HEIDENHAIN CNC PILOT 640 575
8.2 P
a
ra
met
e
r
Schlichten – Bearbeitungsanalyse
Ein- und Konturstechen
Ein- und Konturstechen – An- und Abfahren
An- und Abfahrbewegungen erfolgen im Eilgang (G0).

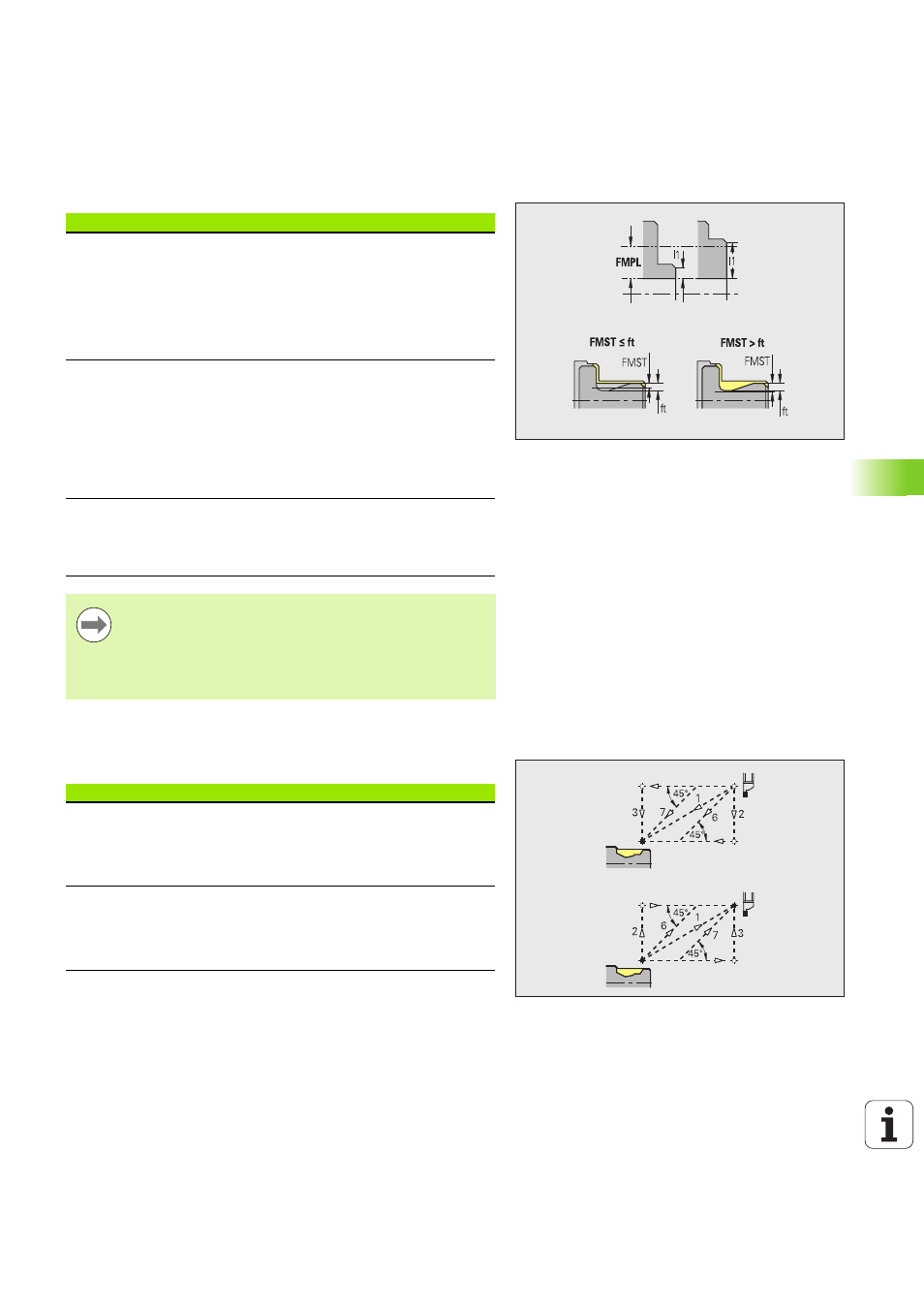

Bearbeitungsanalyse
Minimale Planlänge [FMPL]
TURN PLUS untersucht das vorderste Element der zu
schlichtenden Außenkontur. Es gilt:
 ohne Innenkontur: immer mit extra Planschnitt
 mit Innenkontur – FMPL >= l1: ohne extra Planschnitt
 mit Innenkontur – FMPL < l1: mit extra Planschnitt
Maximale Schlichtschnittiefe [FMST]
FMST definiert die zulässige Eintauchtiefe für unbearbeitete
Freistiche. Der Schlichtzyklus (G890) entscheidet anhand
dieses Parameters, ob Freistiche (Form E, F, G) im
Konturschlichtbearbeitungsgang bearbeitet werden. Es gilt:
 FMST > ft: mit Freistichbearbeitung (ft: Freistichtiefe)
 FMST <= ft: ohne Freistichbearbeitung
Anzahl Umdrehungen bei Fase oder Rundung [FMUR]
Der Vorschub wird soweit reduziert, dass mindestens FMUR
Umdrehungen ausgeführt werden (Auswertung: Schlichtzyklus
G890).
Für FMPL gilt:
 Der extra Planschnitt wird von außen nach innen
durchgeführt.
 Die „Planwinkelabweichung PWA“ hat keinen Einfluss
auf die Analyse der Planelemente.
An- und Abfahren
 Anfahren Außeneinstechen [ANESA]
 Anfahren Inneneinstechen [ANESI]
 Abfahren Außeneinstechen [ABESA]
 Abfahren Inneneinstechen [ABESI]
 Anfahren Außenkonturstechen [ANKSA]
 Anfahren Innenkonturstechen [ANKSI]
 Abfahren Außenkonturstechen [ABKSA]
 Abfahren Innenkonturstechen [ABKSI]
