494 Grafische Simulation
6.3 Ansic
h
te
n 3D-Darstellung mit den Menüfunktionen rotieren
Mit den Menüfunktionen rotieren Sie die Grafik um die dargestellten
Achsen (siehe Tabelle rechts). Der Softkey „Perspektivische Ansicht“
setzt die Grafik wieder in die Ausgangslage zurück.
3D-Darstellung mit der Maus rotieren und verschieben
Mit gedrückter rechter Maustaste können Sie das dargestellte
Werkstück beliebig verschieben.
Wenn Sie die linke Maustaste gedrückt halten, haben Sie folgende
Möglichkeiten:
 Senkrechte Bewegung im Simulationsfenster: Werkstück nach
vorne oder hinten kippen
 Waagreche Bewegung im Simulationsfenster: Werkstück
waagrecht um die eigene Achse drehen
 Senkrechte oder waagrechte Bewegung am Rand des
Simulationsfensters (grauer Balken): Werkstück im oder gegen den
Uhrzeigersinn drehen
 Bewegung in eine beliebige Richtung: Werkstück in eine beliebige
Richtung drehen.

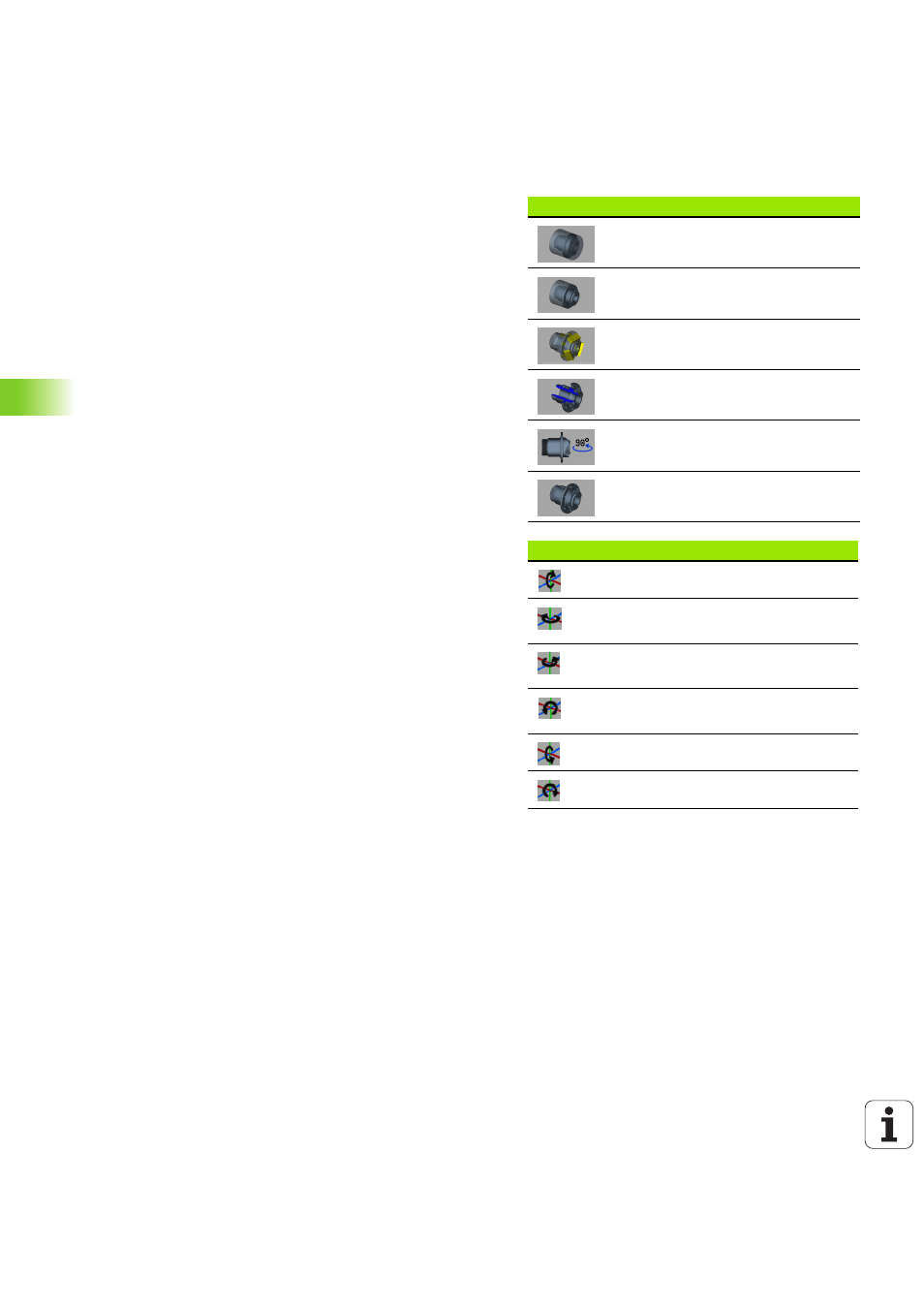

Softkeys für 3D-Darstellung
Fertigteil und programmiertes
Rohteil darstellen.
Fertigteil und nachgeführtes
Rohteil darstellen.
Prüfmodus ein- und ausschalten.
Schnittdarstellung wählen.
Seitenansicht wählen.
Seitenansicht um 90° drehen.
Perspektivische Ansicht wählen.
Menübelegung für 3D-Darstellung
Grafik nach hinten kippen.
Grafik in Pfeilrichtung waagrecht
drehen.
Grafik in Pfeilrichtung waagrecht
drehen.
Grafik gegen den Uhrzeigrsinn
drehen.
Grafik nach vorne kippen.
Grafik im Uhrzeigersinn drehen.
