320 Teach-in-Mode
4.8 F
räszyklen

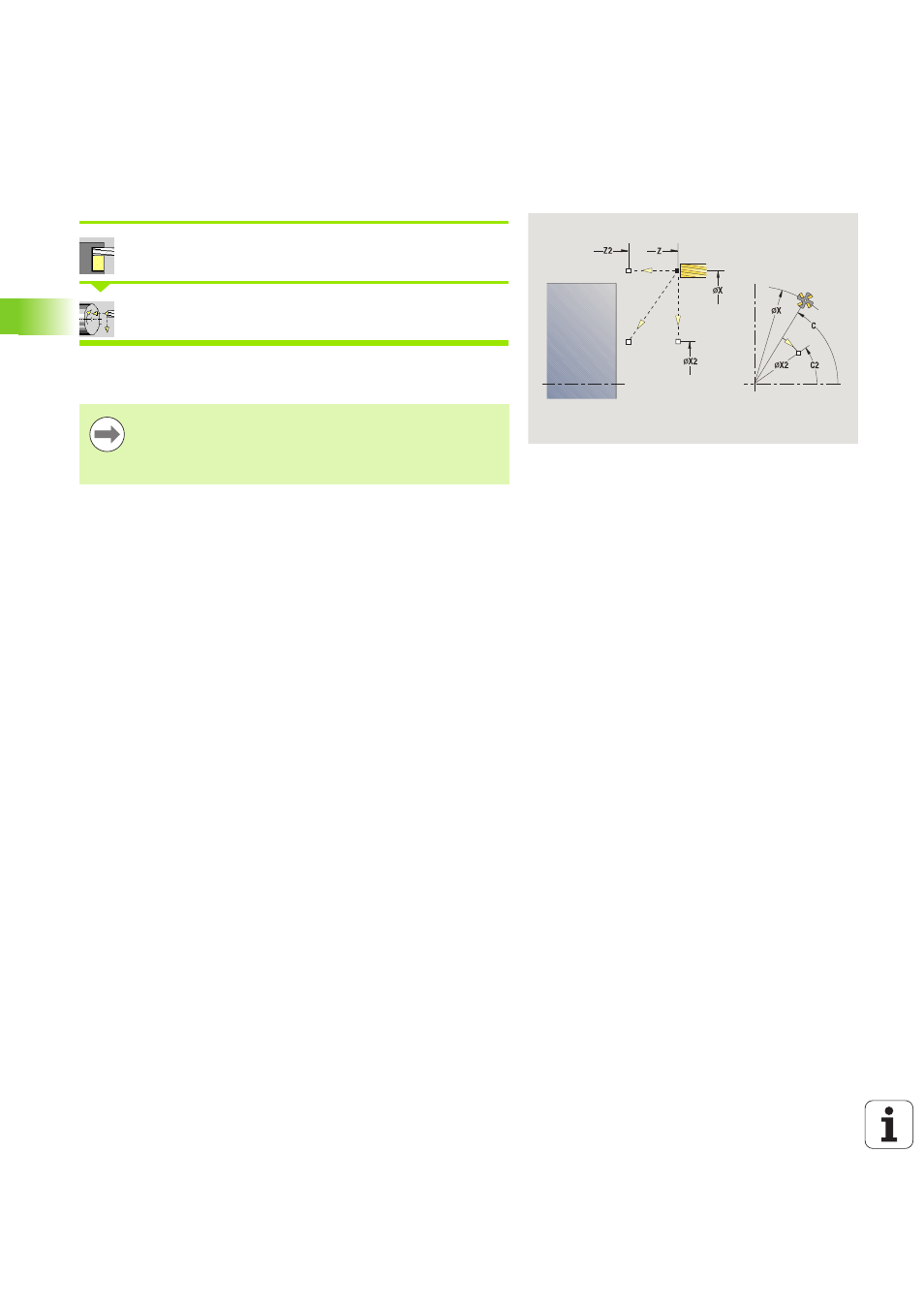

Eilgang Positionierung Fräsen
Fräsen wählen
Eilgang Positionierung wählen
Der Zyklus schaltet die C-Achse ein, positioniert die Spindel (C-Achse)
und das Werkzeug.
Zyklusausführung
1 schaltet die C-Achse ein
2 wechselt das aktuelle Werkzeug ein
3 positioniert das Werkzeug im Eilgang simultan auf den Zielpunkt
X2, Z2
und den Endwinkel C2
 Eilgang Positionierung ist nur im Modus manuell
möglich.
 Ein nachfolgender manueller Fräszyklus schaltet die
C-Achse wieder aus.
Zyklusparameter
X2, Z2
Zielpunkt
C2 Endwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
