HEIDENHAIN CNC PILOT 640 459
5.14 K
o
nt
ur
en der XY
-Ebene

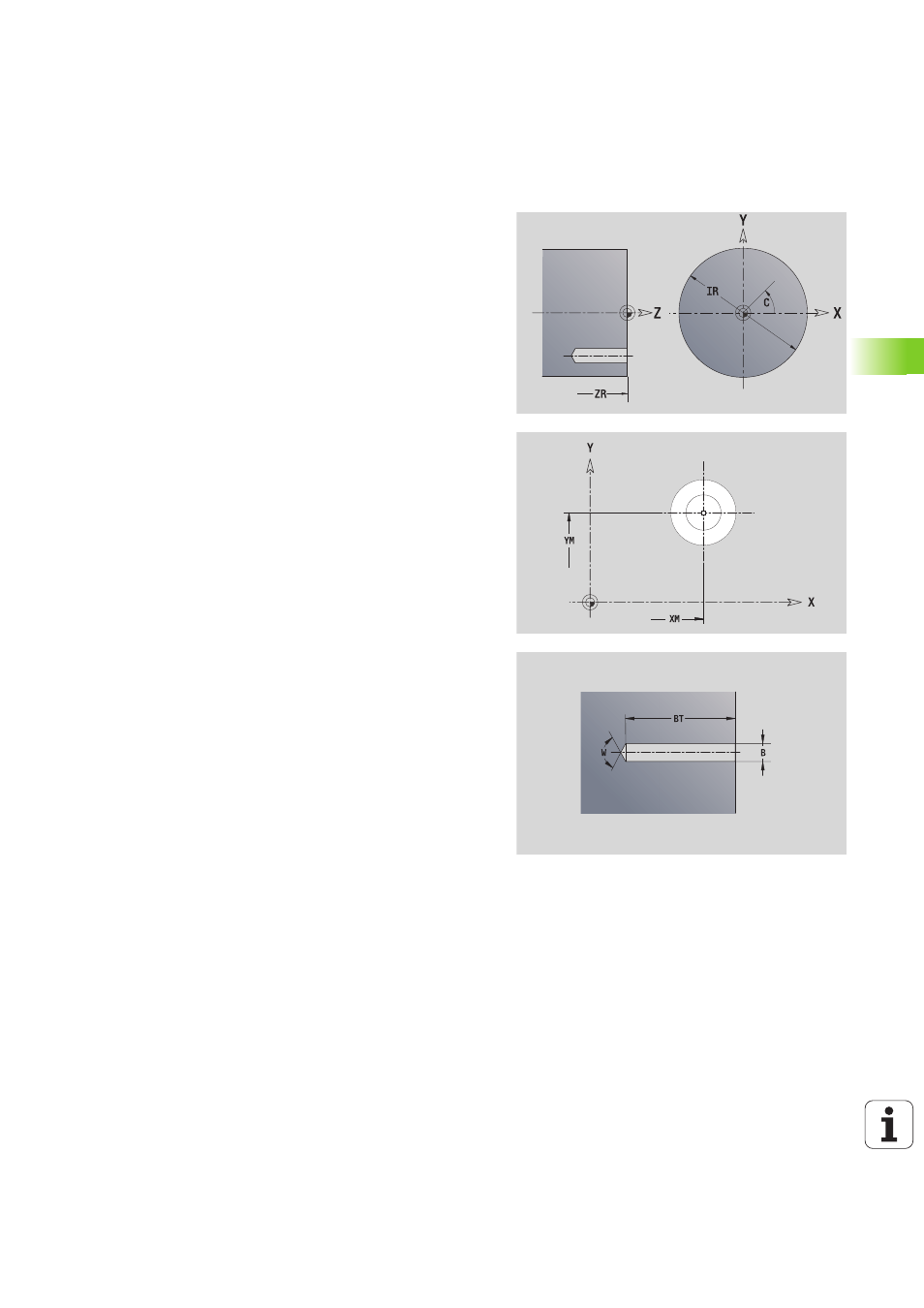

Bohrung XY-Ebene
Die Bohrung definiert eine Einzelbohrung, die folgende Elemente
enthalten kann:
 Zentrierung
 Kernbohrung
 Senkung
 Gewinde
Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie
mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 427).
ICP generiert:
 die Abschnittskennung STIRN_Y mit den Parametern Bezugsmaß,
Spindelwinkel und Begrenzungsdurchmesser. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit dem Parameter Konturname und Bohrtiefe (–1*BT).
 ein G370 mit den Parametern der Bohrung.
 ein G309.
Referenzdaten der Bohrung
ID
Konturname
C Spindelwinkel
IR Begrenzungsdurchmesser
ZR Bezugsmaß
Parameter der Bohrung
XM, YM
Mittelpunkt Bohrung
Zentrierung
O
Durchmesser
Bohrung
B
Durchmesser
BT Tiefe
W Winkel
Senkung
R
Durchmesser
U Tiefe
E Senkwinkel
Gewinde
GD
Durchmesser
GT Tiefe
K Auslauflänge
F Gewindesteigung
GA Gangart (Rechts-/Linksgewinde)
 0: Rechtsgewinde
 1: Linksgewinde
