330 Teach-in-Mode
4.8 F
räszyklen
Stirnfräsen
Fräsen wählen
Stirnfräsen wählen

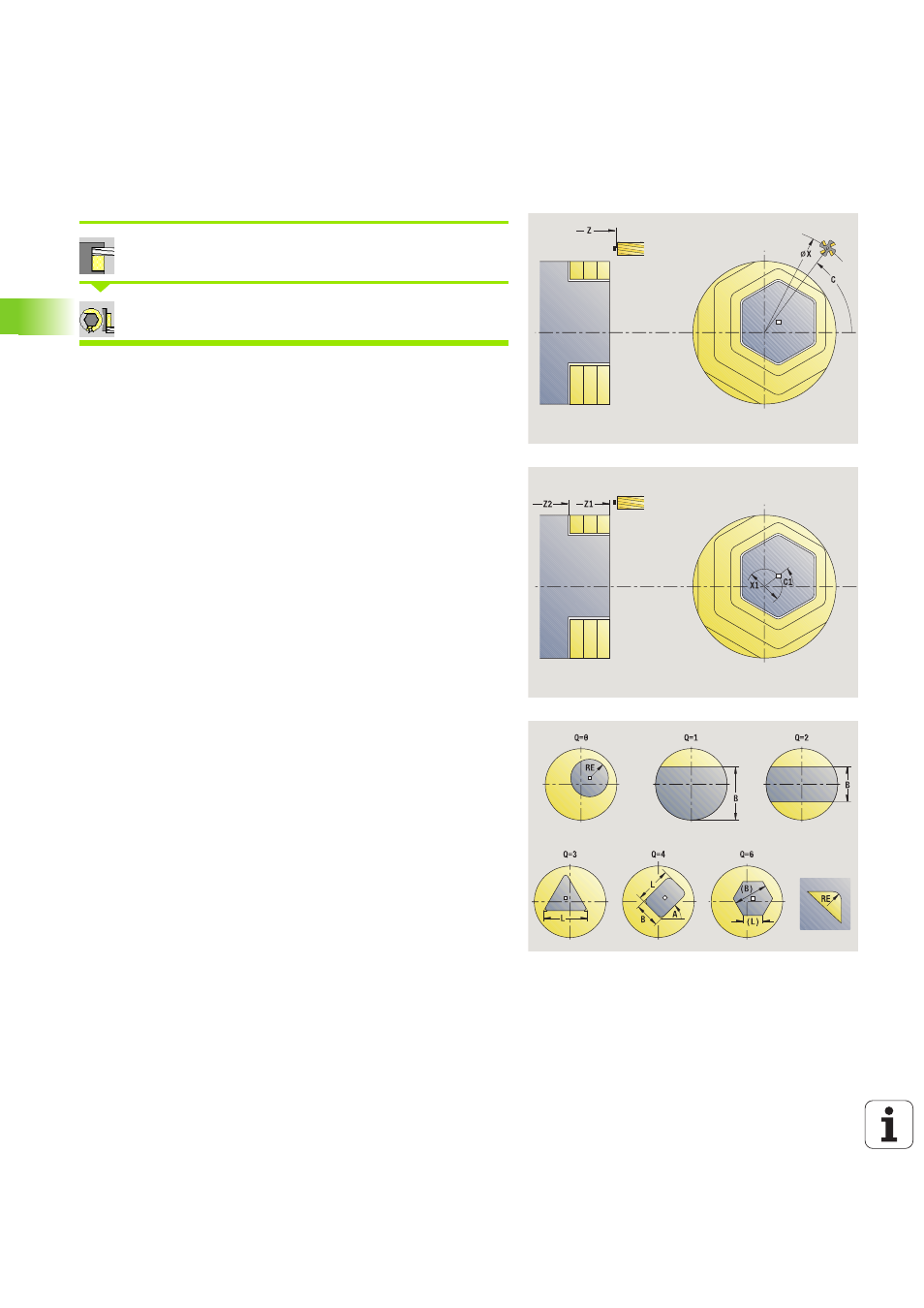

Abhängig von den Parametern fräst der Zyklus auf der Stirnfläche:
 ein oder zwei Flächen (Q=1 oder Q=2, B>0)
 Rechteck (Q=4, L<>B)
 Quadrat (Q=4, L=B)
 Dreieck oder Vieleck (Q=3 oder Q>4, L<>0)
 Kreis (Q=0, RE>0, L und B: keine Eingabe)
Zyklusparameter (erstes Eingabefenster)
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition)
X1 Durchmesser Figurmittelpunkt
C1 Winkel Figurmittelpunkt (default: Spindelwinkel C)
Z1 Fräsoberkante (default: Startpunkt Z)
Z2 Fräsgrund
Q Anzahl Kanten
 Q=0: Kreis
 Q=1: eine Fläche
 Q=2: zwei um 180° versetzte Flächen
 Q=3: Dreieck
 Q=4: Rechteck, Quadrat
 Q>4: Vieleck
L Kantenlänge
 Rechteck: Rechtecklänge
 Quadrat, Vieleck: Kantenlänge
 Vieleck: L<0: Innenkreisdurchmesser
 Kreis: keine Eingabe
B Schlüsselweite:
 bei Q=1, Q=2: Restdicke (Material, das stehen bleibt)
 Rechteck: Rechteckbreite
 Quadrat, Vieleck (Q>=4): Schlüsselweite (nur bei
gerader Anzahl Flächen verwenden; alternativ zu „L“
programmieren)
 Kreis: keine Eingabe
RE Verrundungsradius (default: 0)
 Vieleck (Q>2): Verrundungsradius
 Kreis (Q=0): Radius des Kreises
