Betriebsart Maschine
3.3
Mas
c
hi
ne
nda
ten
Zykluszustände
Die CNC PILOT zeigt den aktuellen Zykluszustand mit dem
Zyklussymbol an (siehe Tabelle rechts).
Achs-Vorschub
F (englisch: Feed) ist der Kennbuchstabe für Vorschubangaben.
Abhängig von der Stellung des Softkeys Minuten-Vorschub erfolgt die
Eingabe in:
Millimeter pro Spindelumdrehung (Umdrehungsvorschub)
Millimeter pro Minute (Minutenvorschub).
Bei der Anzeige sehen Sie anhand der Maßeinheit, mit welcher
Vorschubart gearbeitet wird.
Mit dem Vorschub-Korrektur-Regler (Feed-Override) ändern Sie den
Vorschubwert (Bereich: 0% bis 150%).

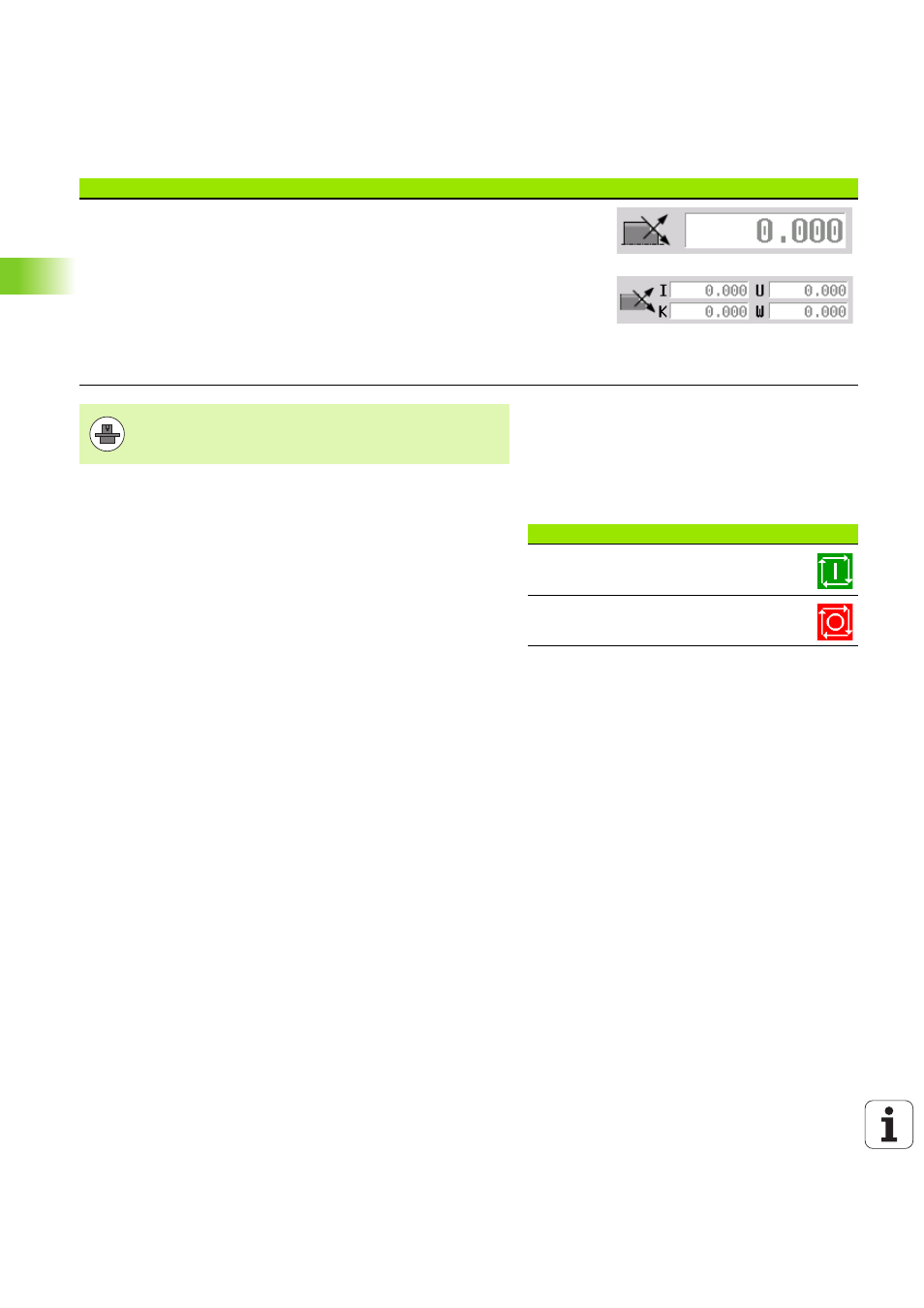

Anzeige B-Achse: Abhängig von der Einstellung der Maschinen-Parameter werden
unterschiedliche Informationen über den Status der geschwenkten Ebene
angezeigt.
Programmierter Winkelwert der B-Achse
Anzeige der aktuellen Werte I, K, U und W
I: Ebenenreferenz in X
K: Ebenenreferenz in Z
U: Verschiebung in X
W: Verschiebung in Z
Elemente der Maschinendatenanzeige
Die Maschinendatenanzeige ist vom Maschinenhersteller
konfigurierbar. Deshalb kann Ihre Anzeige von der hier
dargestellten abweichen.
Zyklussymbole
Zustand „Zyklus Ein“
Zyklus- oder Programmausführung aktiv
Zustand „Zyklus Aus“
keine Zyklus- oder Programmausführung
