HEIDENHAIN CNC PILOT 4290 129
4.3 Der DIN PLUS Edit
o
r

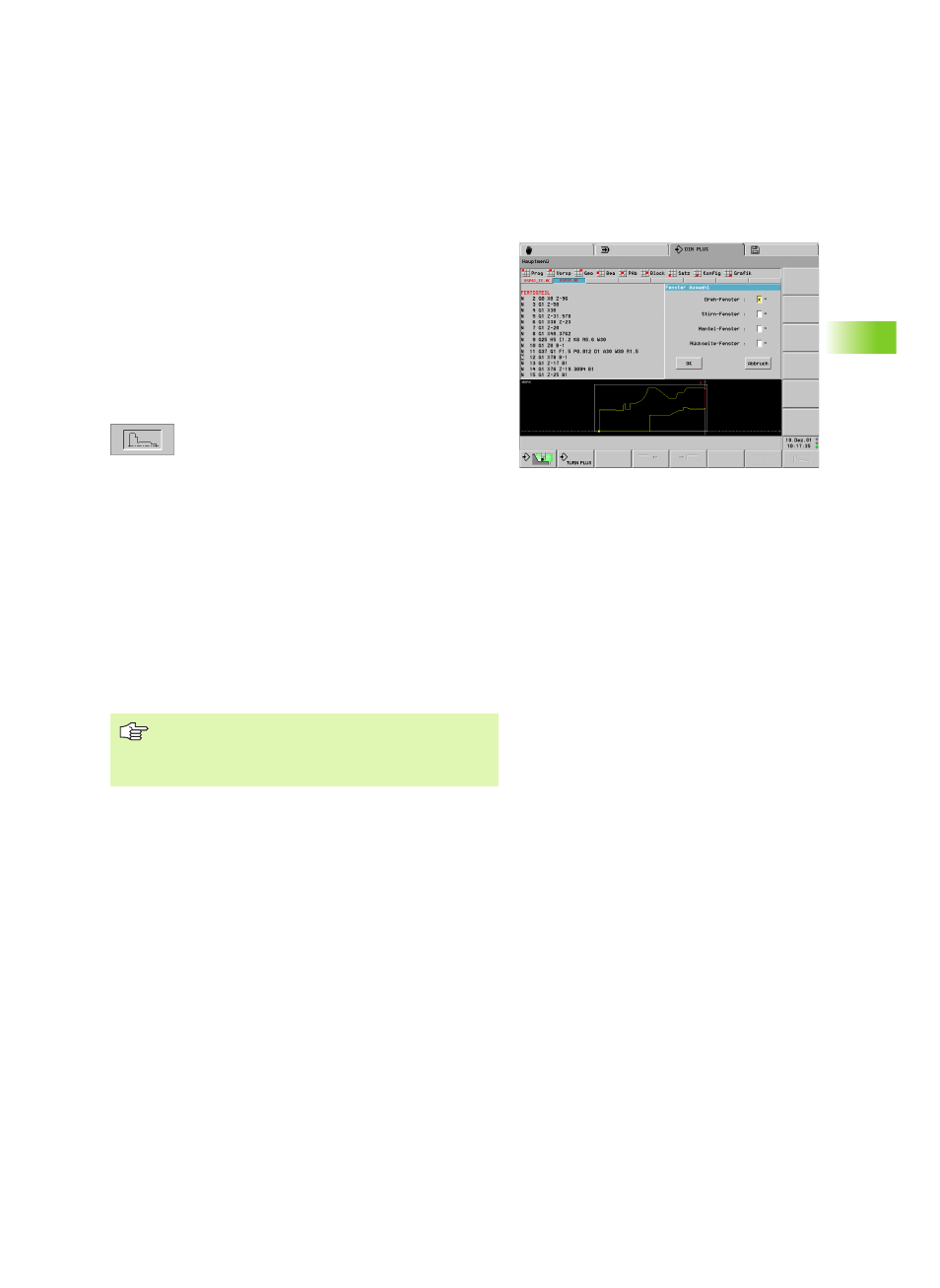

Grafikfenster
Während der Editierung zeigt der CNC PILOT programmierte Konturen
in maximal zwei Grafikfenstern an.
Auswahl der Grafikfenster:
U „Grafik > Fenster“ im Hauptmenü wählen
U Gewünschte Fenster markieren
Konturanzeige aktivieren/Kontur aktualisieren:
Im Hauptmenü:
U „Grafik > Grafik-EIN“ wählen
Im Untermenü:
U Softkey drücken, oder
U „Grafik“ wählen
Maschinenanzeige aktivieren:
U „Grafik > Grafik-AUS“ im Hauptmenü wählen
Hinweise zum Grafikfenster:
„ Der Startpunkt der Drehkontur wird mit einem „kleinen Kästchen"
gekennzeichnet.
„ Steht der Cursor auf einem Satz des „Roh- oder Fertigteils", wird das
zugehörige Konturelement rot gekennzeichnet und die
Beschreibungsrichtung angezeigt.
„ Bei der Programmierung der Bearbeitungszyklen können Sie die
angezeigte Kontur zur Ermittlung der Satzreferenzen nutzen.
„ Bei der Darstellung von Mantelflächenkonturen geht der CNC PILOT
von dem Grund des Musters aus (Referenzdurchmesser bei
MANTEL).
„ Ergänzungen/Änderungen an den Konturen werden erst
bei erneuter Betätigung von GRAFIK berücksichtigt.
„ Voraussetzung für die „Konturanzeige" sind eindeutige
NC-Satznummern!
