HEIDENHAIN CNC PILOT 4290 59
3.1 Einsc
h
alt
e
n, A
u
ssc
halt
en, Ref
e
re
nzf
a
hr
en

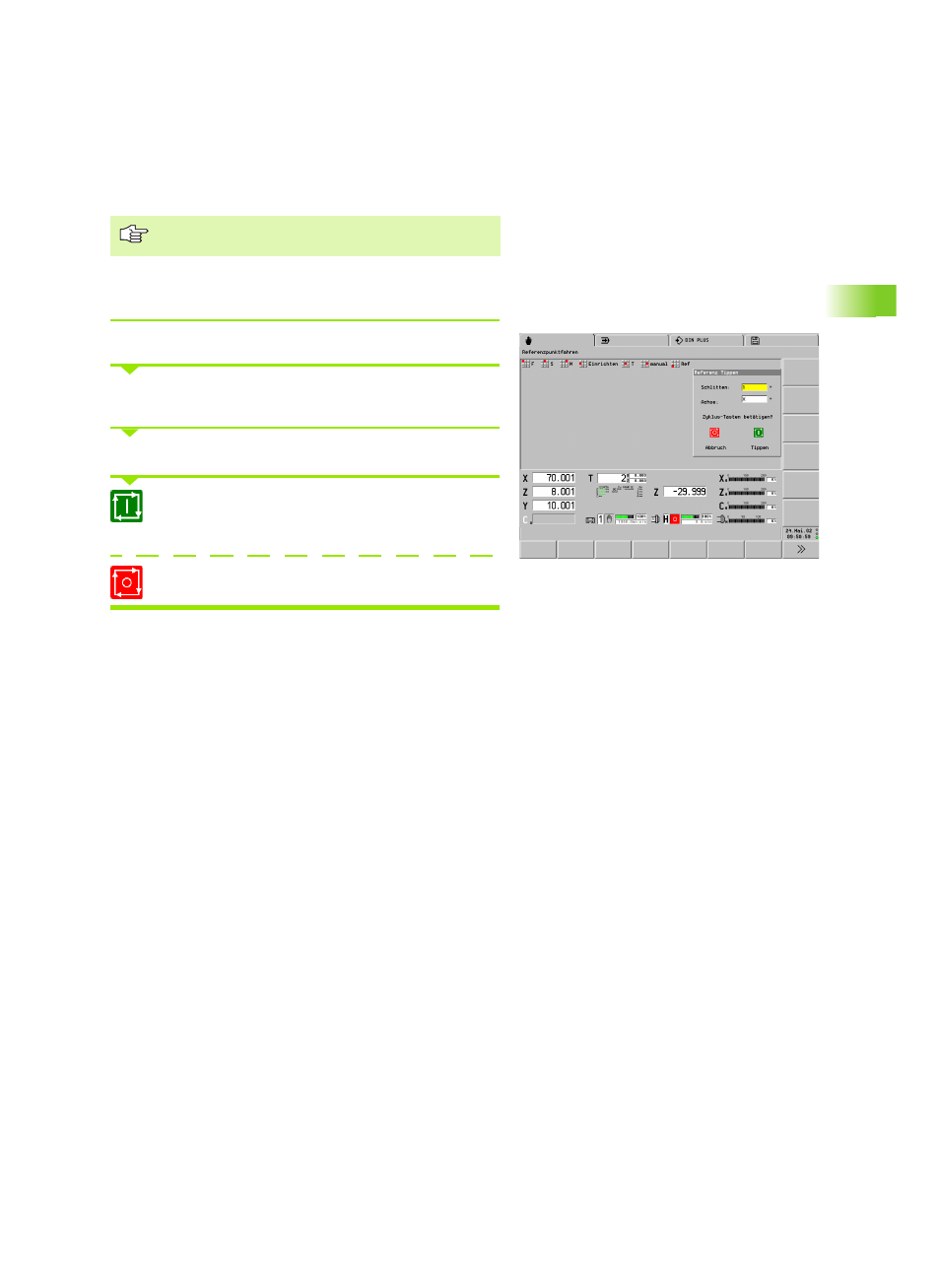

Referenz tippen für einzelne Achse
„Ref > Referenz tippen“ wählen
Die Dialogbox „Status Referenzpunktfahren“ informiert Sie über den
aktuellen Status.
Schlitten und Achse einstellen (Dialogbox „Referenz Tippen“)
Solange Sie die Taste „Zyklus-Start“ drücken, wird
das Referenzfahren durchgeführt. Das Loslassen der
Taste unterbricht das Referenzfahren.
„Zyklus-Stopp“ bricht das Referenzfahren ab.
Überwachung der EnDat-Geber
Wenn Ihre Maschine mit EnDat-Gebern ausgestattet ist, speichert die
Steuerung die Achspositionen beim Ausschalten. Beim Einschalten
vergleicht der CNC PILOT für jede Achse die Einschaltposition mit der
gespeicherten Ausschaltposition.
Bei Differenzen erfolgt eine der folgenden Meldungen:
„ „Achse wurde nach dem Abschalten der Maschine bewegt.“:
Überprüfen und bestätigen Sie die aktuelle Position, falls die Achse
tatsächlich bewegt wurde.
„ „Gespeicherte Geberposition der Achse ist ungültig.“: Diese
Meldung ist korrekt, wenn die Steuerung zum ersten Mal
eingeschaltet wird, der Geber oder andere beteiligte Komponenten
der Steuerung getauscht wurden.
„ „Parameter wurden geändert. Gespeicherte Geberposition der
Achse ist ungültig.“: Diese Meldung ist korrekt, wenn
Konfigurierungs-Parameter geändert wurden.
Die Ursache für eine der oben aufgeführten Meldungen kann auch ein
Defekt im Geber oder in der Steuerung sein. Setzen Sie sich mit Ihrem
Maschinen-Lieferanten in Verbindung, wenn das Problem mehrfach
auftritt.
Die Reihenfolge, in der die Achsen Referenz fahren, ist in
den MPs 203, 253, .. festgelegt.
