HEIDENHAIN CNC PILOT 4290 249

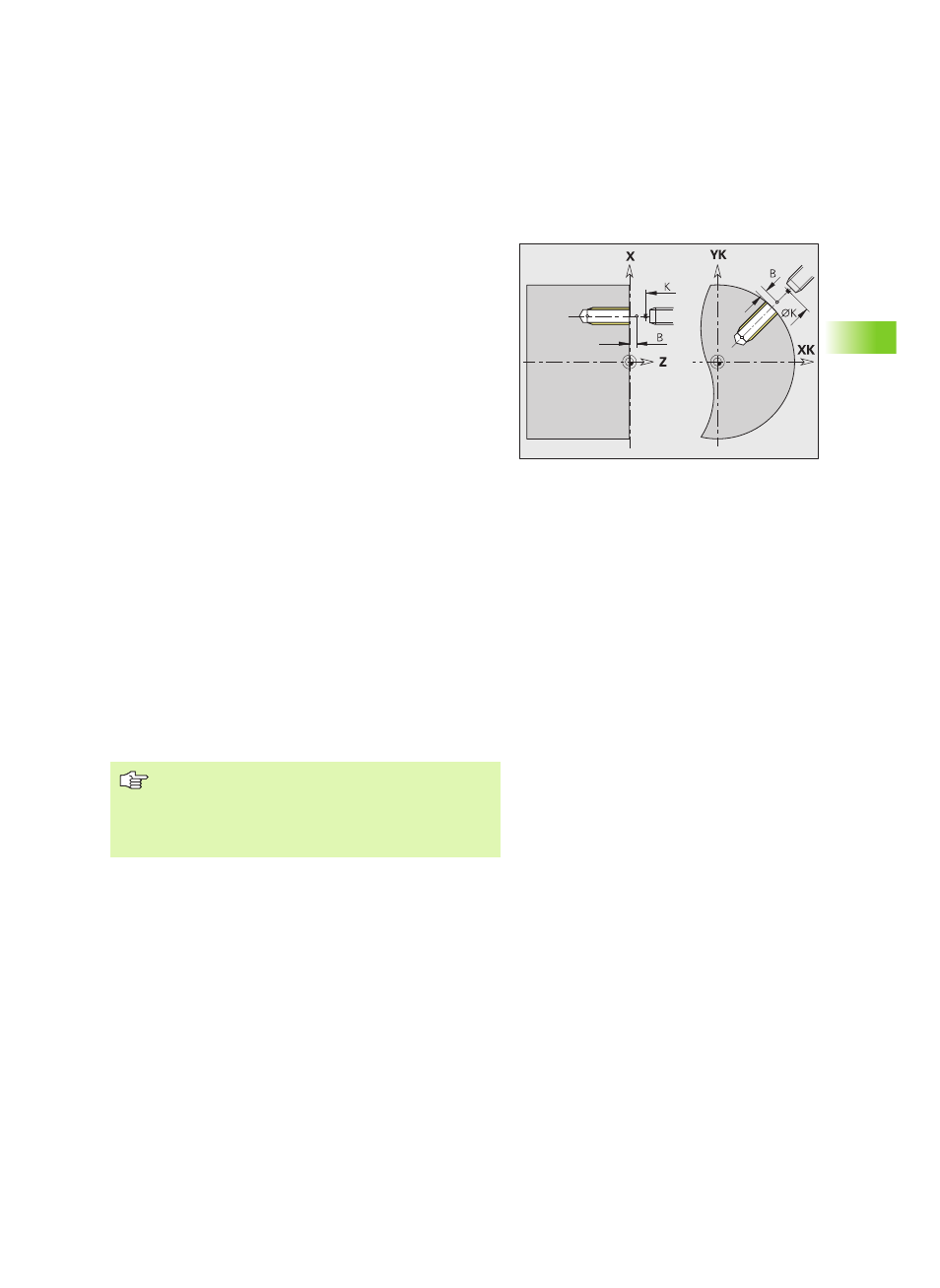

4.23 Bohrzyklen
Gewindebohren G73
G73 schneidet axiale/radiale Gewinde mit feststehenden oder
angetriebenen Werkzeugen. G73 wird eingesetzt für Bohrungen mit
Konturbeschreibung (Einzelbohrung oder Lochmuster).
Der „Startpunkt“ wird aus dem Sicherheitsabstand und der
„Anlauflänge B“ ermittelt.
Ausziehlänge J: Verwenden Sie diesen Parameter bei Spannzangen
mit Längenausgleich. Der Zyklus berechnet auf Basis der
Gewindetiefe, der programmierten Steigung und der „Ausziehlänge“
eine neue Nenn-Steigung. Die Nenn-Steigung ist etwas kleiner als die
Steigung des Gewindebohrers. Bei der Erstellung des Gewindes wird
der Bohrer um die „Ausziehlänge“ aus dem Spannfutter
herausgezogen. Mit diesem Verfahren erreichen Sie bessere
Standzeiten bei Gewindebohrern.
Parameter
NS Satznummer Kontur. Referenz auf die Kontur der Bohrung
(G49-, G300- oder G310-Geo)
B Anlauflänge (default: Bearbeitungs-Parameter 7
„Gewindeanlauflänge [GAL]")
S Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
K Rückzugsebene (radiale Bohrungen, Bohrungen YZ-Ebene:
Durchmessermaß) – (default: zur Startposition bzw. auf
Sicherheitsabstand)
J Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
H1 Ab Software-Version 625 952-04:
Spindelbremse (H1 wird ausgewertet, wenn in Maschinen-
Parameter 1019, .. die Bremse eingetragen ist) – default: 0
„ 0: Spindelbremse aktivieren
„ 1: Spindelbremse nicht aktivieren
„ Lochmuster: „NS" zeigt auf die Kontur der Bohrung,
nicht auf die Musterdefinition.
„ „Zyklus-Stopp“ wirkt am Ende des Gewindebohrens.
„ Vorschuboverride ist nicht wirksam.
„ Spindeloverride nicht benutzen !
