4.4 Pr
ogr
a
mmabsc
hnit
t-K
ennung
Werkzeugliste übernehmen
Ab Software-Version 625 952-04:
Sie können die in der Betriebsart Maschine eingerichtete
Werkzeugliste in Ihr NC-Programm übernhemen:
U
Cursor in den Programmabschnitt positionieren (REVOLVER 1,
REVOLER 2, SCHEIBENMAGAZIN, ...)
U
„Vorsp(ann) > Liste übernehmen“ im Hauptmenü wählen
Der CNC PILOT übernimmt die entsprechende Revolver- bzw.
Magazinliste in das NC-Programm. Sind bereits Werkzeuge
eingetragen, so werden sie nach einer Sicherheitsabfrage gelöscht.
Revolverbelegung direkt editieren
Erweiterte Werkzeugbeschreibung:
U
Schaltfeld „Erweiterte Eingabe“ (Dialogbox „Werkzeug“) drücken.
Der Editor öffnet die Dialogbox „Werkzeugtyp“.
U
Werkzeugtyp angeben. Der Editor öffnet die Dialogbox des
gewählten Werkzeugtyps.
U
Werkzeugdaten eingeben (die Daten entsprechen der ersten
Dialogbox der Werkzeug-Datenbank).
Einfache Werkzeugbeschreibung:
U
Schaltfeld „Einfach-Wkz“ (Dialogbox „Werkzeug“) drücken. Der
Editor öffnet die Dialogbox „Werkzeugtyp“.
U
Werkzeugtyp angeben. Der Editor öffnet die Dialogbox
„Werkzeug“.
U
Werkzeugdaten eingeben.
Einfach-Werkzeuge
Dialogbox
NC-Prog.
Bedeutung
Werkzeugtyp
WT

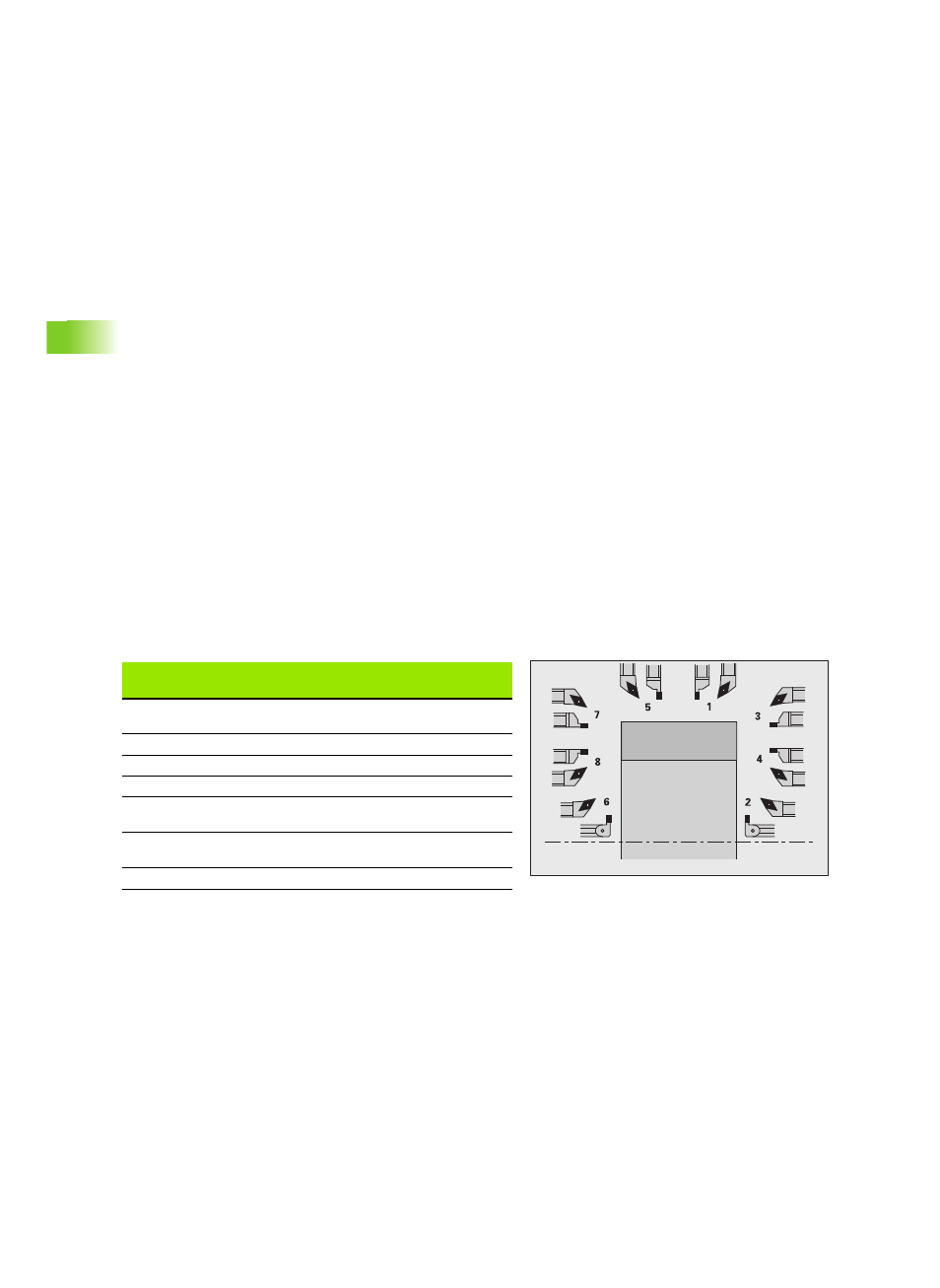

Werkzeugtyp und
Bearbeitungsrichtung (siehe Bild)
Maß X (xe)
X
Einstellmaß
Maß Y (ye)
Y
Einstellmaß
Maß Z (ze)
Z
Einstellmaß
Radius R (rs)
R
Schneidenradius bei
Drehwerkzeugen
Schn.Br. B (sb)
B
Schneidenbreite bei Stech- und Pilz-
Werkzeugen
Durchm. I (df)
I
Fräser- oder Bohrerdurchmesser
