HEIDENHAIN CNC PILOT 4290 71
3.3 W
e
rk
z
e
ug- und Spannmit
te
ltabelle

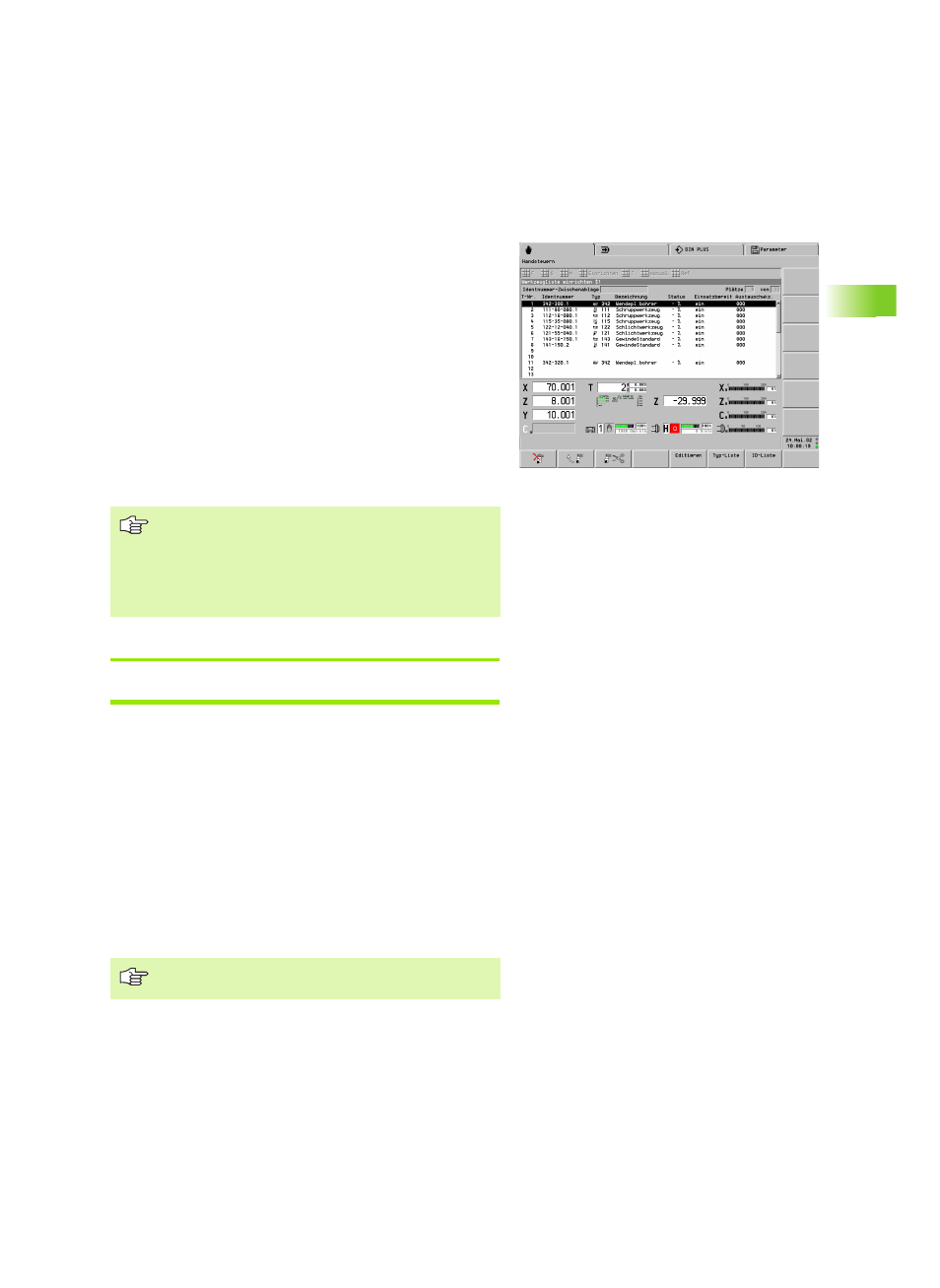

Werkzeugliste aus NC-Programm übernehmen
Der CNC PILOT übernimmt die „neue Werkzeugbelegung“ aus dem
Abschnitt REVOLVER (Bezug: das zuletzt im Automatik-Betrieb
übersetzte NC-Programm).
Abhängig von der bisherigen Bestückung des Werkzeugträgers
können folgende Situationen auftreten:
„ Werkzeug wird nicht verwendet: Der CNC PILOT trägt die „neuen
Werkzeuge“ in die Werkzeugliste ein. Positionen, die in der „alten
Werkzeugliste“ belegt waren, in der „neuen Liste“ aber nicht
verwendet werden, bleiben erhalten. Löschen Sie gegebenenfalls
das Werkzeug.
„ Werkzeug steht auf anderer Position: Ein Werkzeug wird nicht
eingetragen, wenn es in der Werkzeugliste vorhanden ist, in der
neuen Belegung aber eine andere Position erhält. Der CNC PILOT
meldet diesen Fehler. Tauschen Sie den Werkzeugplatz.
Solange eine Werkzeugposition von der Soll-Belegung abweicht, wird
diese markiert dargestellt.
Werkzeugliste übernehmen
„Einrichten > Werkzeugliste > Liste übernehmen“ wählen.
Einfach-Werkzeuge
Die Einrichtefunktionen verwenden Werkzeuge, die in der Datenbank
aufgeführt sind. Verwendet das NC-Programm „Einfach-Werkzeuge“,
ist der Ablauf wie folgt:
U NC-Programm übersetzen: der CNC PILOT aktualisiert die
Werkzeugliste automatisch.
U Sind die Plätze in der Werkzeugliste mit „alten Werkzeugen“ belegt,
erfolgt die Sicherheitsabfrage „Soll die Werkzeugliste aktualisiert
werden?“ – Die Aktualisierung der Einträge erfolgen erst nach Ihrer
Zustimmung.
Werkzeuge, die nicht in der Datenbank verzeichnet sind, erhalten statt
einer Identnummer die Kennung „_AUTO_xx“ (xx: T-Nummer).
Kollisionsgefahr
„ Werkzeugplätze, die belegt sind, laut NC-Programm
aber nicht benötigt werden, bleiben erhalten.
„ Der CNC PILOT berücksichtigt das tatsächlich
eingetragene Werkzeug, auch wenn es nicht der
Sollbelegung entspricht.
Definieren Sie die Parameter der „Einfach-Werkzeuge“ im
NC-Programm.
