HEIDENHAIN CNC Pilot 4290 V7.1 - Handbuch (Seite 202)

202
4.16 Nullpunkt-V
e
rsc
h
iebung
en

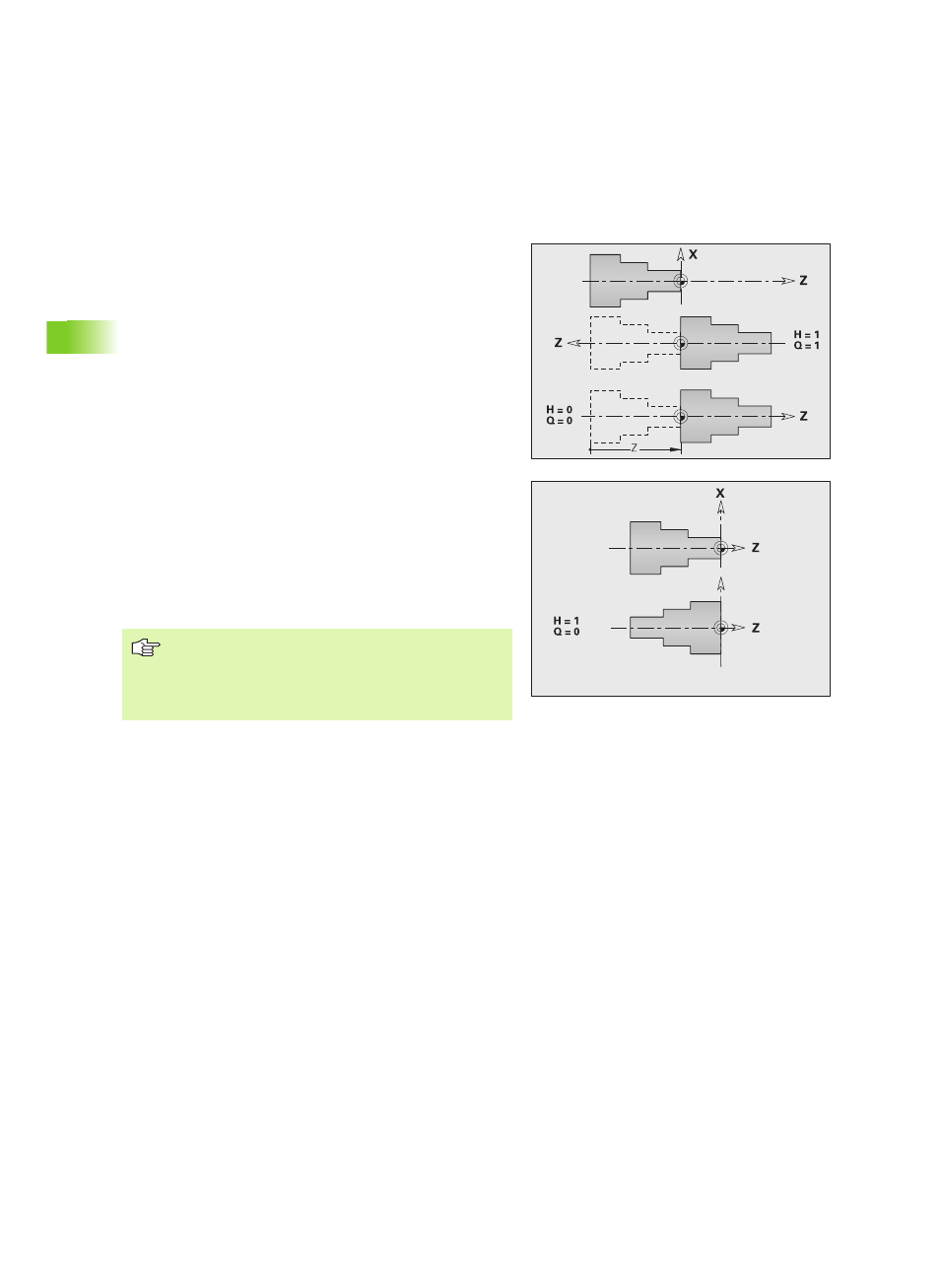

Kontur Umklappen G121
G121 spiegelt und/oder verschiebt die Roh- und Fertigteilkontur.
Gespiegelt wird an der X-Achse, verschoben in Z-Richtung. Der
Werkstück-Nullpunkt wird nicht beeinflusst.
Durch Einsatz des G121 können Sie die Roh- und
Fertigteilbeschreibung für die Vorder- und Rückseiten-Bearbeitung
verwenden.
Parameter
H Transformationsart (default: 0)
„ H=0: Kontur verschieben, nicht spiegeln
„ H=1: Kontur verschieben, spiegeln und Richtung der
Konturbeschreibung umkehren
Q Z-Achse des Koordinatensystems spiegeln (default: 0)
„ Q=0: nicht spiegeln
„ Q=1: spiegeln
Z Verschiebung. Koordinatensystem in Z-Richtung verschieben
(default: 0)
D XC/XCR spiegeln (Stirn-/Rückseitenkonturen spiegeln/
verschieben) – (default: 0)
„ D=0: nicht spiegeln/verschieben
„ D=1: spiegeln/verschieben
„ Mantelflächenkonturen werden wie Drehkonturen
gespiegelt/verschoben.
„ Hilfskonturen werden nicht gespiegelt.
„ Beachten Sie: Q=1 spiegelt das Koordinatensystem und
die Kontur; H=1 spiegelt nur die Kontur.
