406
6.5 F
e
rt
igt
e
ilk
ont
ur
6.5 Fertigteilkontur
Hinweise zur Konturdefinition
Parameter, die TURN PLUS kennt, werden nicht abgefragt. Die
Eingabefelder sind gesperrt. Beispiel: bei horizontalen oder vertikalen
Strecken ändert sich nur eine der Koordinaten und der Winkel ist durch
die Richtung des Elements festgelegt.
Die Art der Vermaßung stellen Sie per Softkey ein.

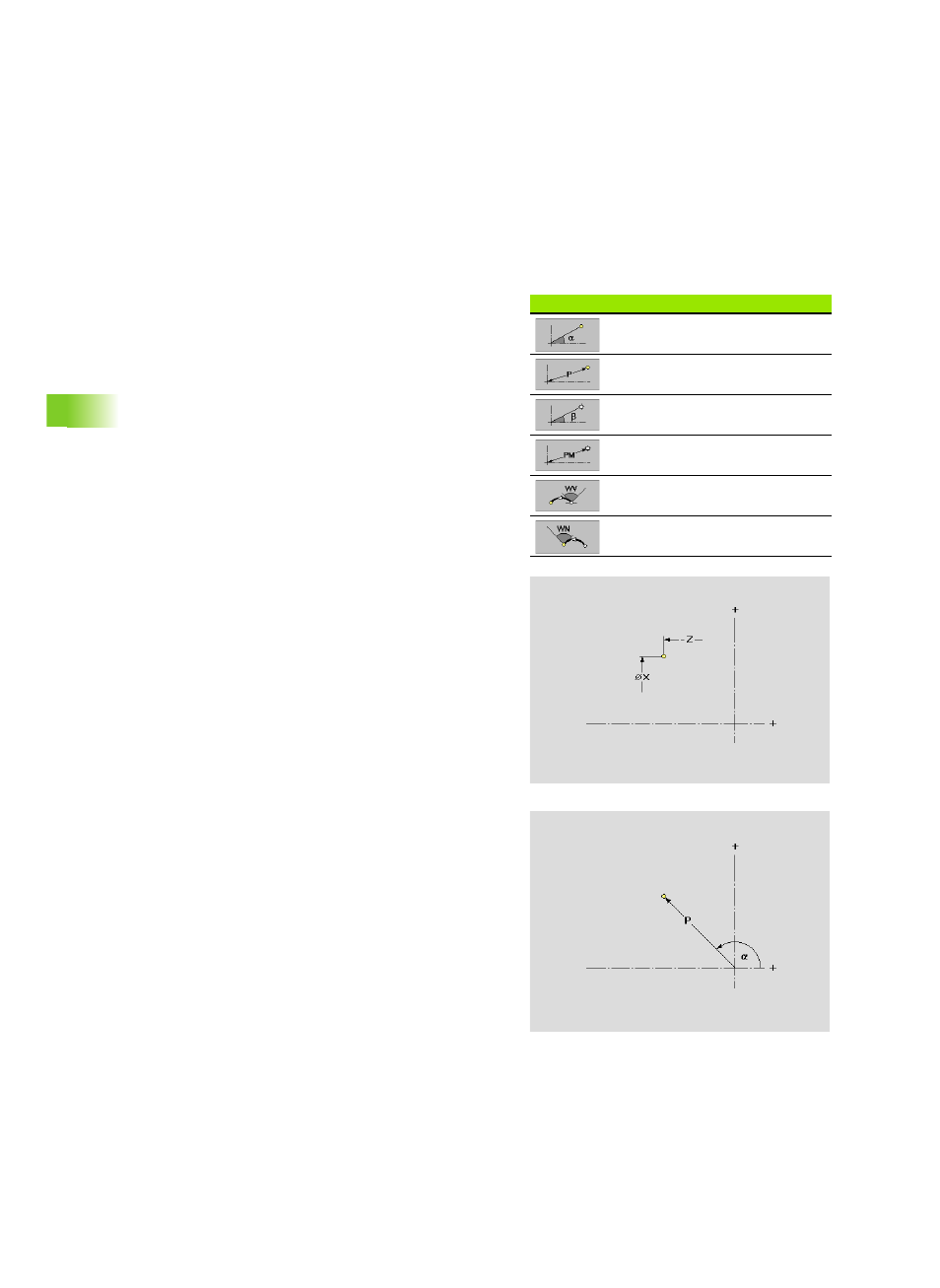

Startpunkt der Kontur
Die Funktion legt den Startpunkt fest.
Softkeys
Polare Vermaßung des Endpunkts:
Winkel a
Polare Vermaßung des Endpunkts:
Radius
Polare Vermaßung des Mittelpunkts:
Winkel b
Polare Vermaßung des Mittelpunkts:
Radius
Winkel zum Vorgänger-Element
Winkel zum Nachfolger-Element
Parameter
X Anfangspunkt der Kontur
Z Anfangspunkt der Kontur
P Anfangspunkt der Kontur in Polarkoordinaten
a Anfangspunkt der Kontur in Polarkoordinaten (Bezug: positive
Z-Achse)
