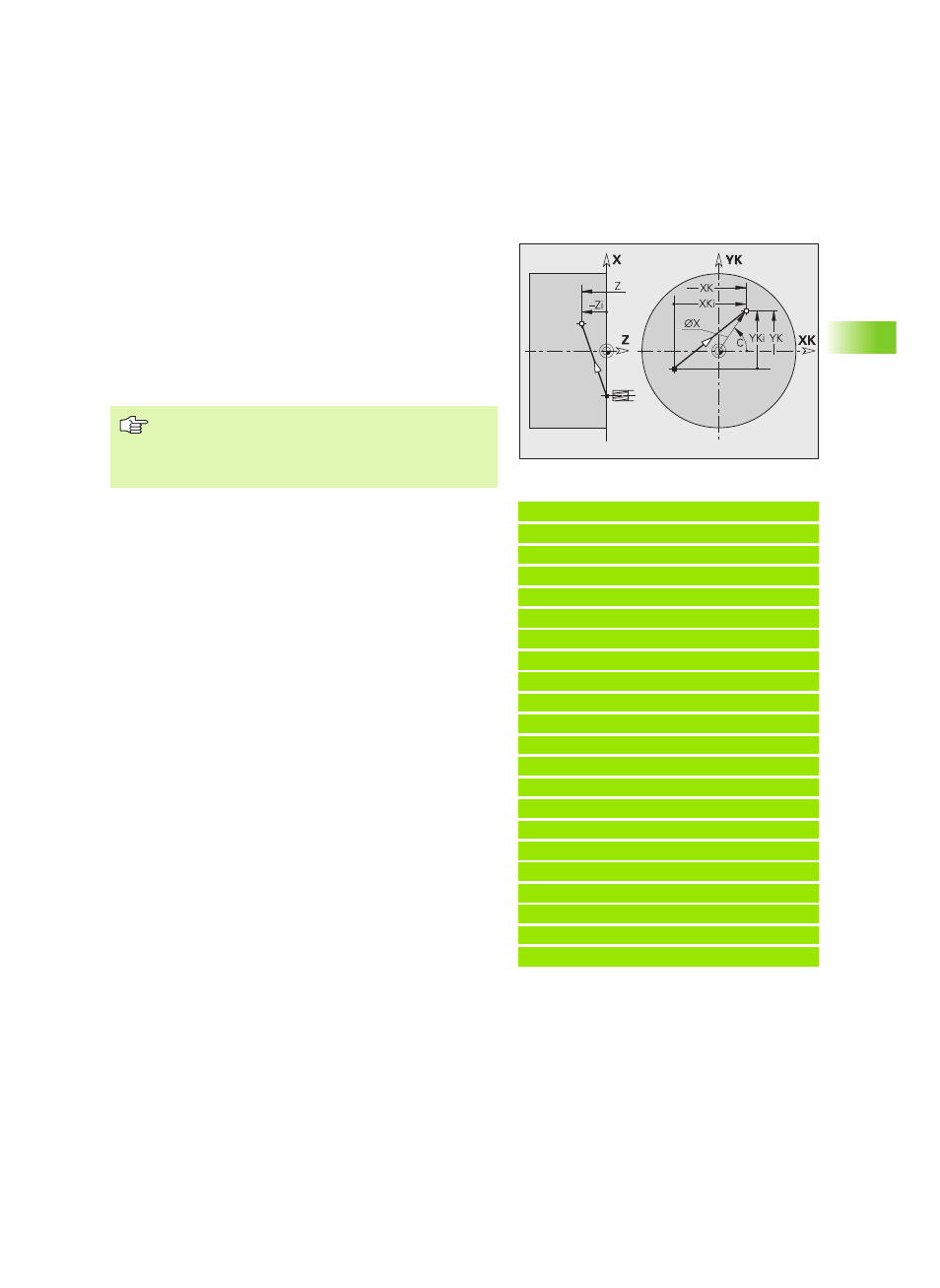

Linear Stirn-/Rückseite G101
G101 verfährt linear im Vorschub zum „Endpunkt".
Beispiel: G101
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40
[Linearweg Stirnseite]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Parameter
X
Endpunkt (Durchmessermaß)
C
Endwinkel – Winkelrichtung: siehe Hilfebild
XK
Endpunkt (kartesisch)
YK
Endpunkt (kartesisch)
Z
Endpunkt (default: aktuelle Z-Position)
Programmierung:
X, C, XK, YK, Z: absolut, inkremental oder
selbsthaltend
Entweder X–C oder XK–YK programmieren
