414
6.6 F
o
rm
element
e

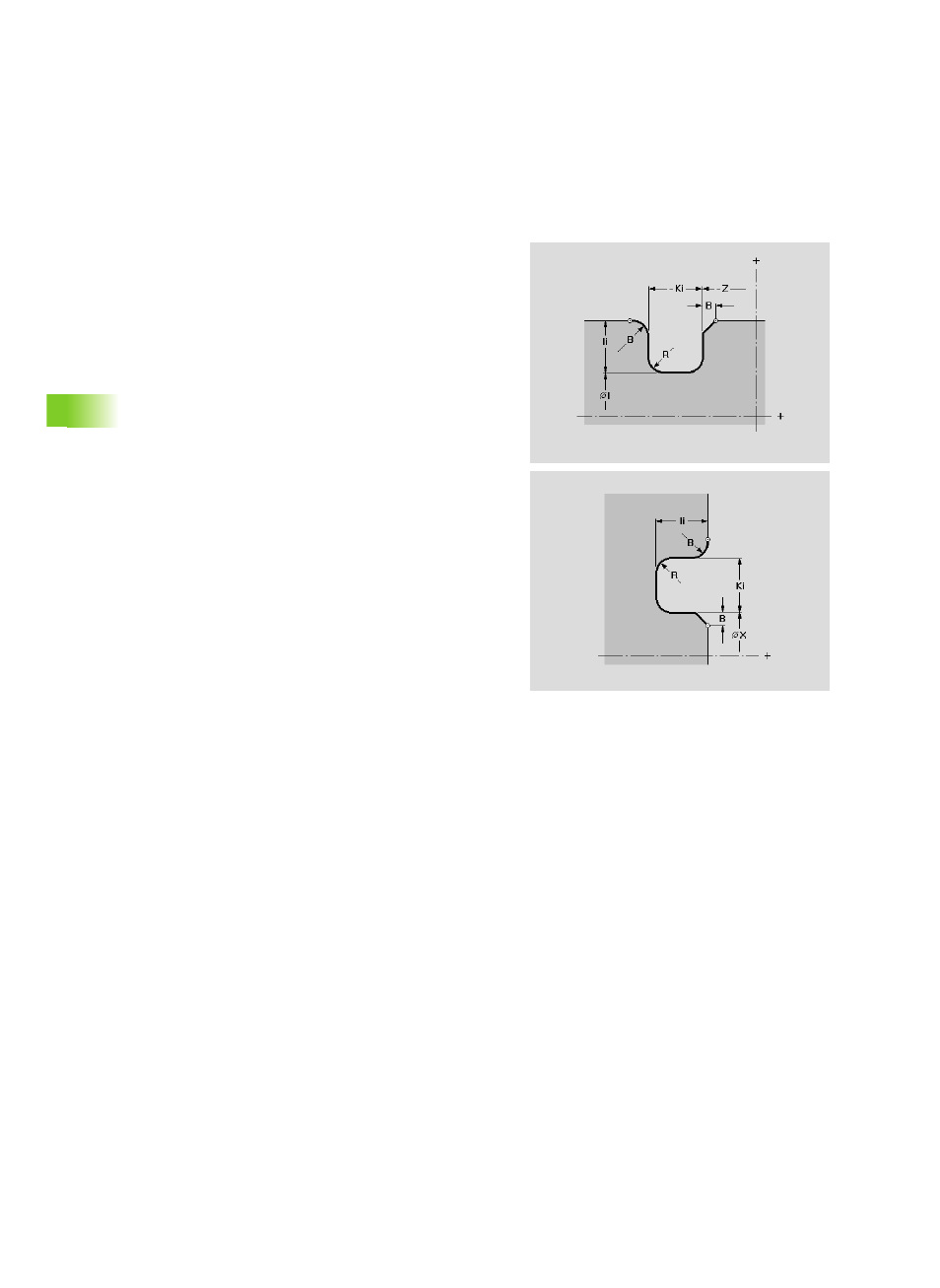

Einstich Form D (Dichtring)
Das Formelement definiert einen axialen oder radialen Einstich auf der
Außen- oder Innenkontur. Der Einstich wird dem vorher selektierten
Bezugselement zugeordnet.
Parameter
X Anfangspunkt bei radialem Einstich
Z Anfangspunkt bei axialem Einstich
I Durchmesser Einstichgrund (nur bei axialem Einstich)
Ii „ Axialer Einstich: Einstichtiefe
„ Radialer Einstich: Einstichbreite (Vorzeichen beachten !)
Ki „ Axialer Einstich: Einstichbreite (Vorzeichen beachten !)
„ Radialer Einstich: Einstichtiefe
Ecken:
„ Nein: keine Fase/Rundung
„ Fasen: Fase
„ Runden: Rundung
B Breite der Fase oder Radius der Rundung an beiden Seiten des
Einstichs
R Radius am Boden, Innenradius in beiden Ecken des Einstichs
