HEIDENHAIN CNC PILOT 4290 39
1
.4 Gr
undlag
en
1.4 Grundlagen

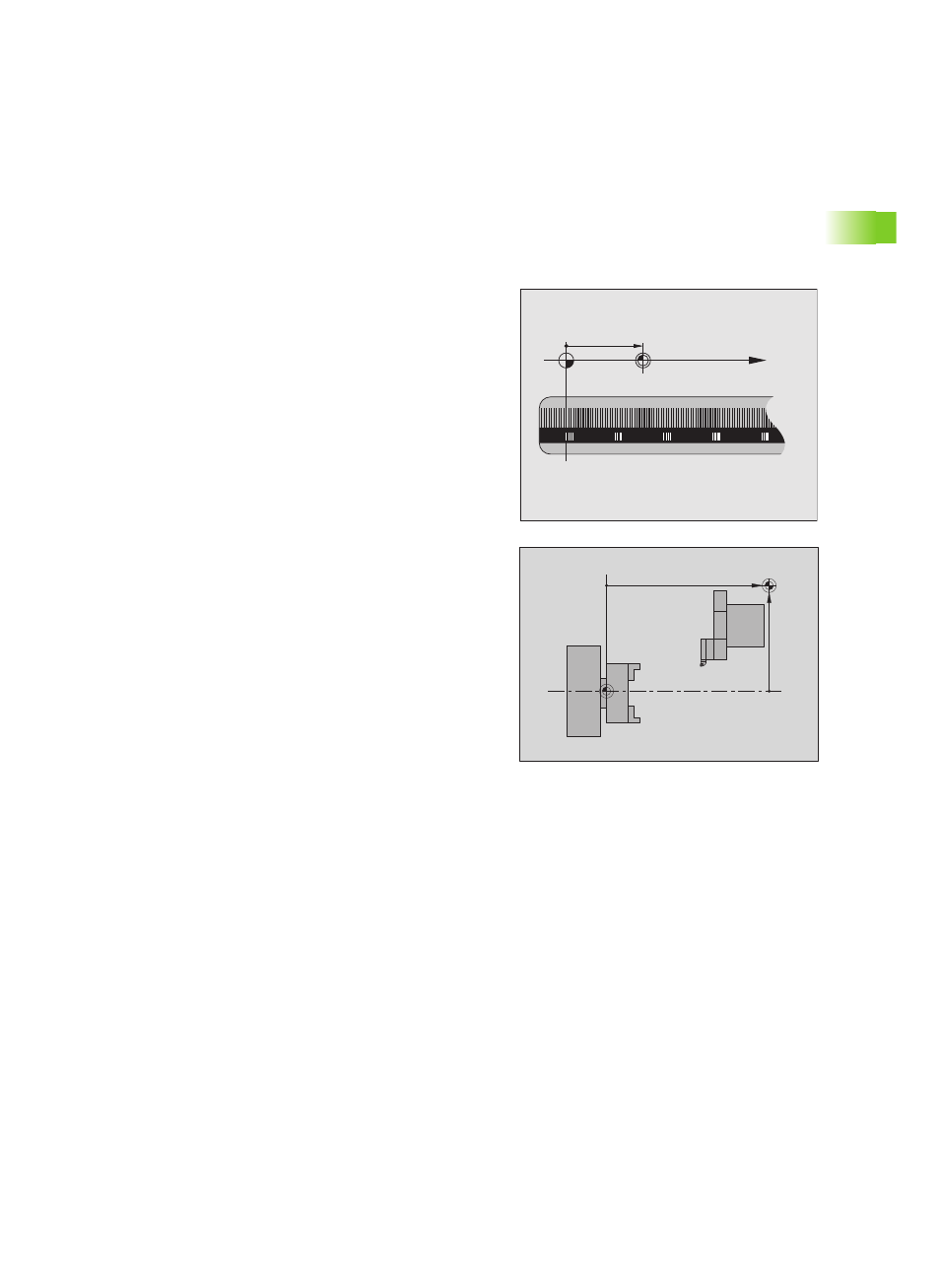

Wegmessgeräte und Referenzmarken
An den Maschinenachsen befinden sich Wegmessgeräte, die die
Positionen des Schlittens bzw. des Werkzeugs erfassen. Wenn sich
eine Maschinenachse bewegt, erzeugt das dazugehörige
Wegmessgerät ein elektrisches Signal, aus dem die Steuerung die
genaue Ist-Position der Maschinenachse errechnet.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position
verloren. Um diese Zuordnung wieder herzustellen, verfügen
inkrementale Wegmessgeräte über Referenzmarken. Beim
Überfahren einer Referenzmarke erhält die Steuerung ein Signal, das
einen maschinenfesten Bezugspunkt kennzeichnet. Damit kann der
CNC PILOT die Zuordnung der Ist-Position zur aktuellen
Maschinenposition wieder herstellen.Bei Längenmessgeräten mit
abstandscodierten Referenzmarken müssen Sie die
Maschinenachsen maximal 20 mm verfahren, bei Winkelmessgeräten
um maximal 20°.
Bei absoluten Messgeräten wird nach dem Einschalten ein absoluter
Positionswert zur Steuerung übertragen. Dadurch ist, ohne Verfahren
der Maschinenachsen, die Zuordnung zwischen der Ist-Position und
der Maschinenschlitten-Position direkt nach dem Einschalten wieder
hergestellt.
X (Z,Y)
X
MP
Zref
Xref
M
