444
6.8 C-A
c
hsk
ont
ur
en

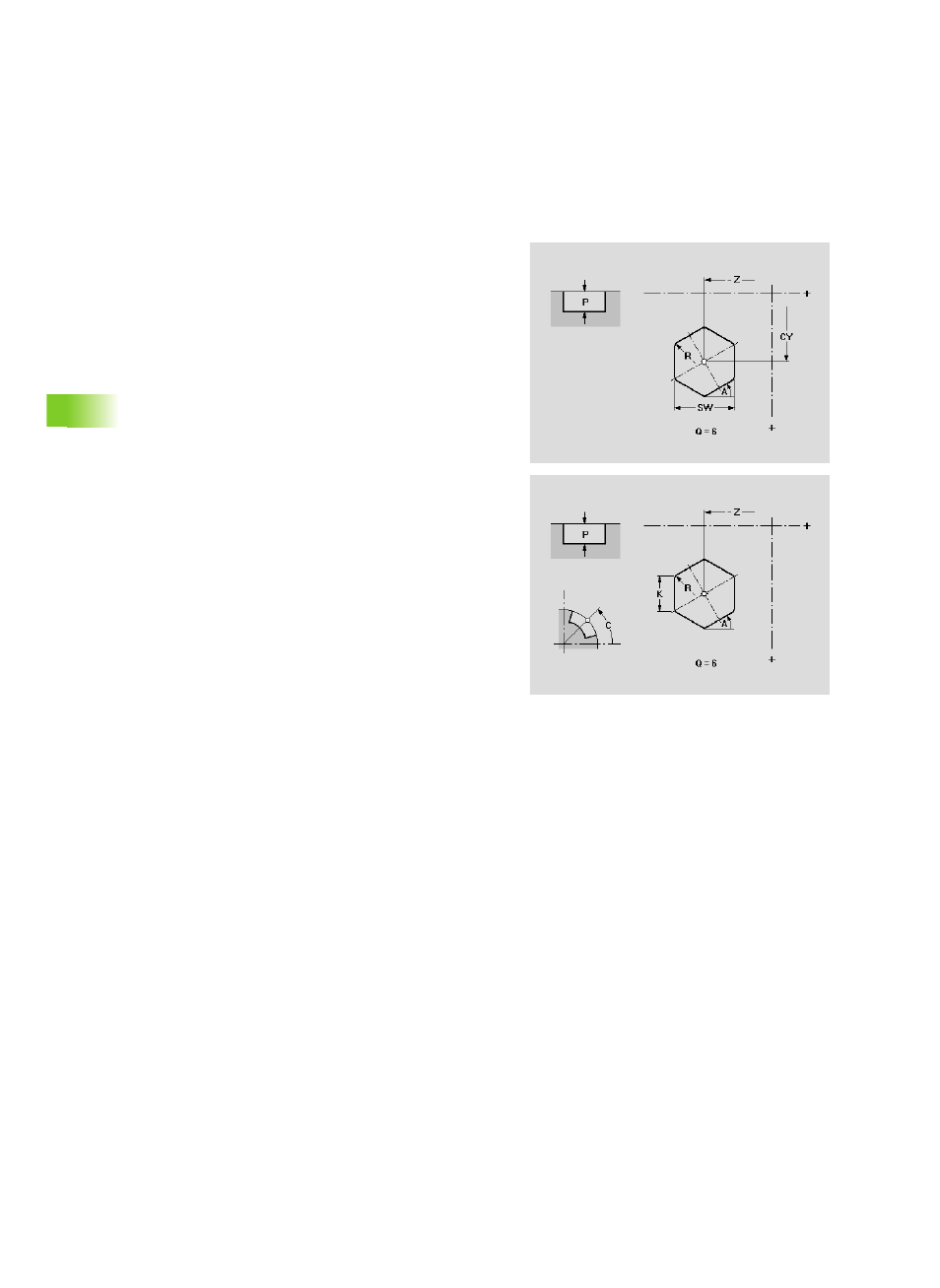

Mantelfläche: Vieleck
Die Funktiondefiniert ein Vieleck auf der Mantelfläche.
Parameter
Z
Mittelpunkt der Figur
CY
Mittelpunkt der Figur – Winkel als „Streckenmaß"
C
Mittelpunkt der Figur – Winkel
A
Winkel zu einer Vieleckseite (Bezug: Z-Achse)
Q
Eckenzahl (Q>=3)
K
Kantenlänge
SW
Schlüsselweite (Innenkreisdurchmesser)
R
Fase/Verrundung
Breite der Fase
Radius der Rundung
P
Tiefe der Figur
