HEIDENHAIN CNC PILOT 4290 535
6.14 Int
e
raktiv
e Arbeitsplang
ener
ier
ung (IA
G
)

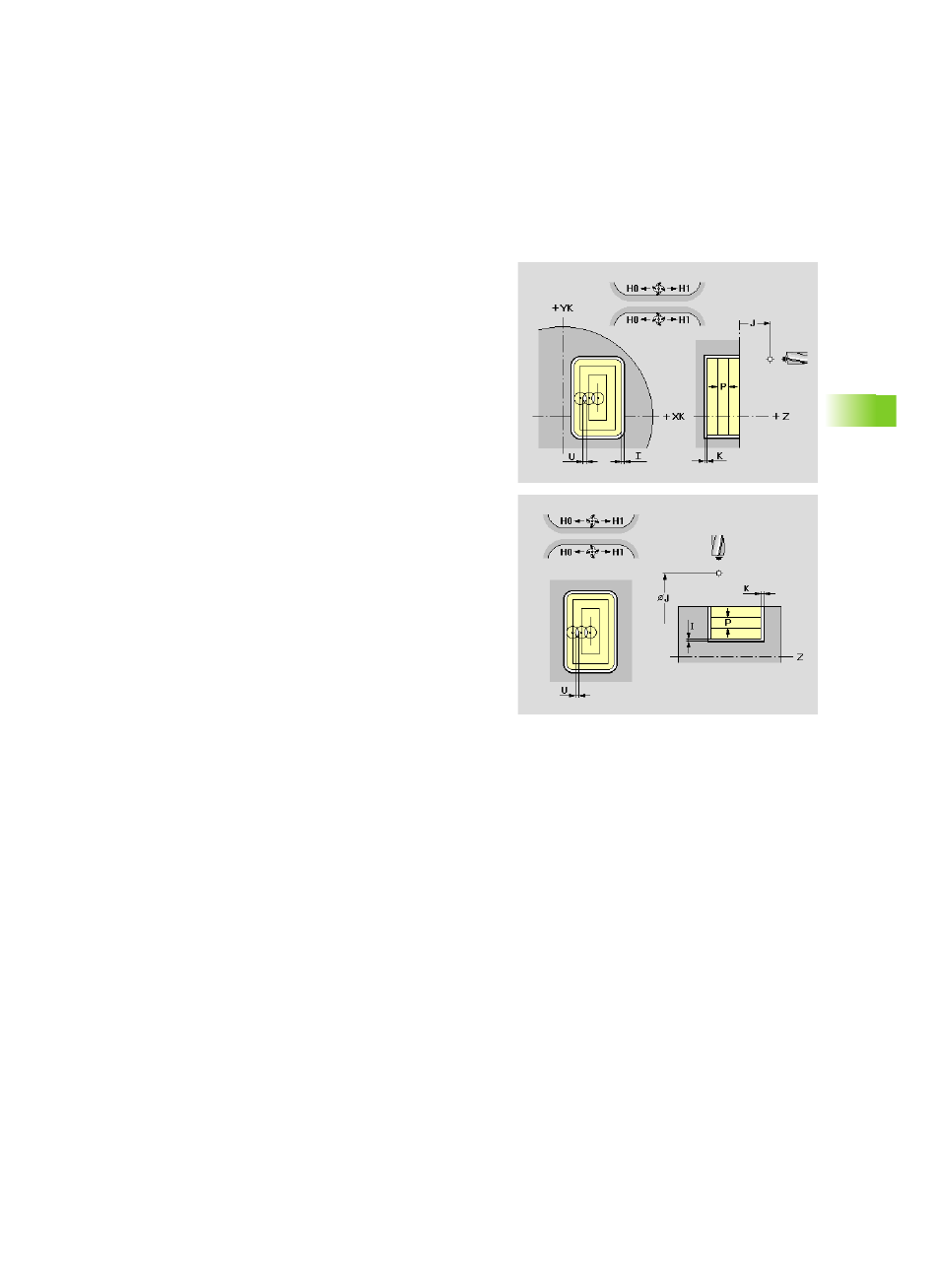

Taschen fräsen – Schruppen/Schlichten (G845/
G846)
Die IAG generiert für die selektierte (geschlossene) Fräskontur einen
der folgenden Zyklen:
„ Taschen fräsen > Schruppen: G845
„ Taschen fräsen > Schlichten: G846
Parameter
J Rückzugsebene (default: zurück zur Startposition)
„ Stirn-/Rückseite: Position in Z-Richtung
„ Mantelfläche: Position in X-Richtung (Durchmessermaß)
Q Bearbeitungsrichtung
„ von innen nach außen (Q=0)
„ von außen nach innen (Q=1)
H Fräslaufrichtung
„ H=0: Gegenlauf
„ H=1: Gleichlauf
U Überlappungsfaktor
Bereich: 0 <= U <= 0,9; (0=keine Überlappung)
P Maximale Zustellung in der Fräsebene
I Aufmaß in X-Richtung (entfällt beim Schlichten)
K Aufmaß in Z-Richtung (entfällt beim Schlichten)
