80
3.4 Einr
ic
ht
efunktionen
Werkzeuge mit Messoptik messen
Eingabefeld „X/Z“ anwählen.
Werkzeugspitze in X-/Z-Richtung mit dem Fadenkreuz zur Deckung
bringen.
Wert übernehmen (oder Z-Position)
Werkzeugmaße eingeben

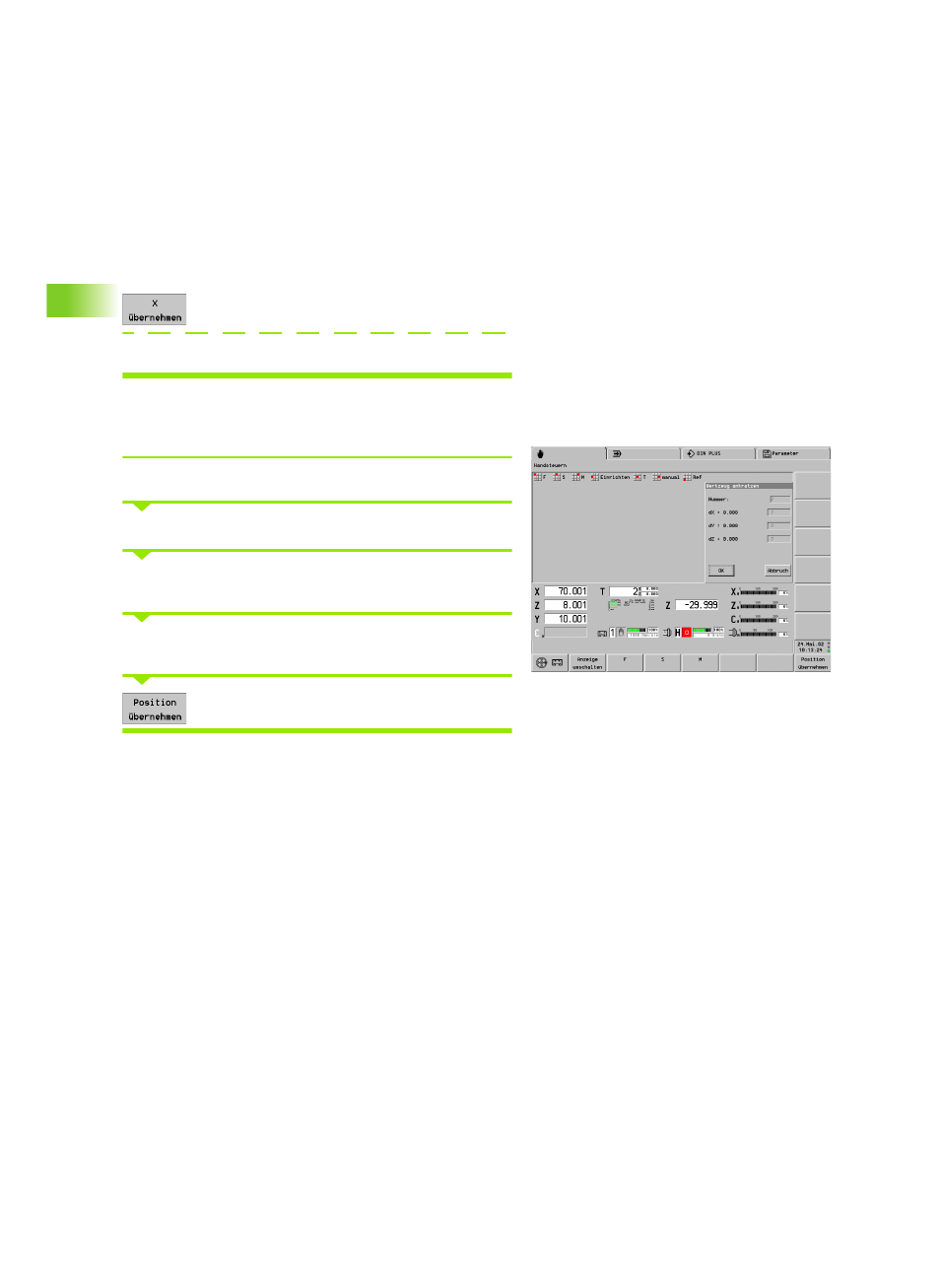

Werkzeugkorrektur ermitteln
Werkzeug einschwenken
„Einrichten > Wkz-Einrichten > Wkz-Korrekturen“ wählen
Handrad der X-Achse zuordnen und Werkzeug um den Korrekturwert
verfahren
Handrad der Z-Achse zuordnen und Werkzeug um den Korrekturwert
verfahren
Der CNC PILOT übernimmt die Korrekturwerte.
