6.1
9
Beispiel

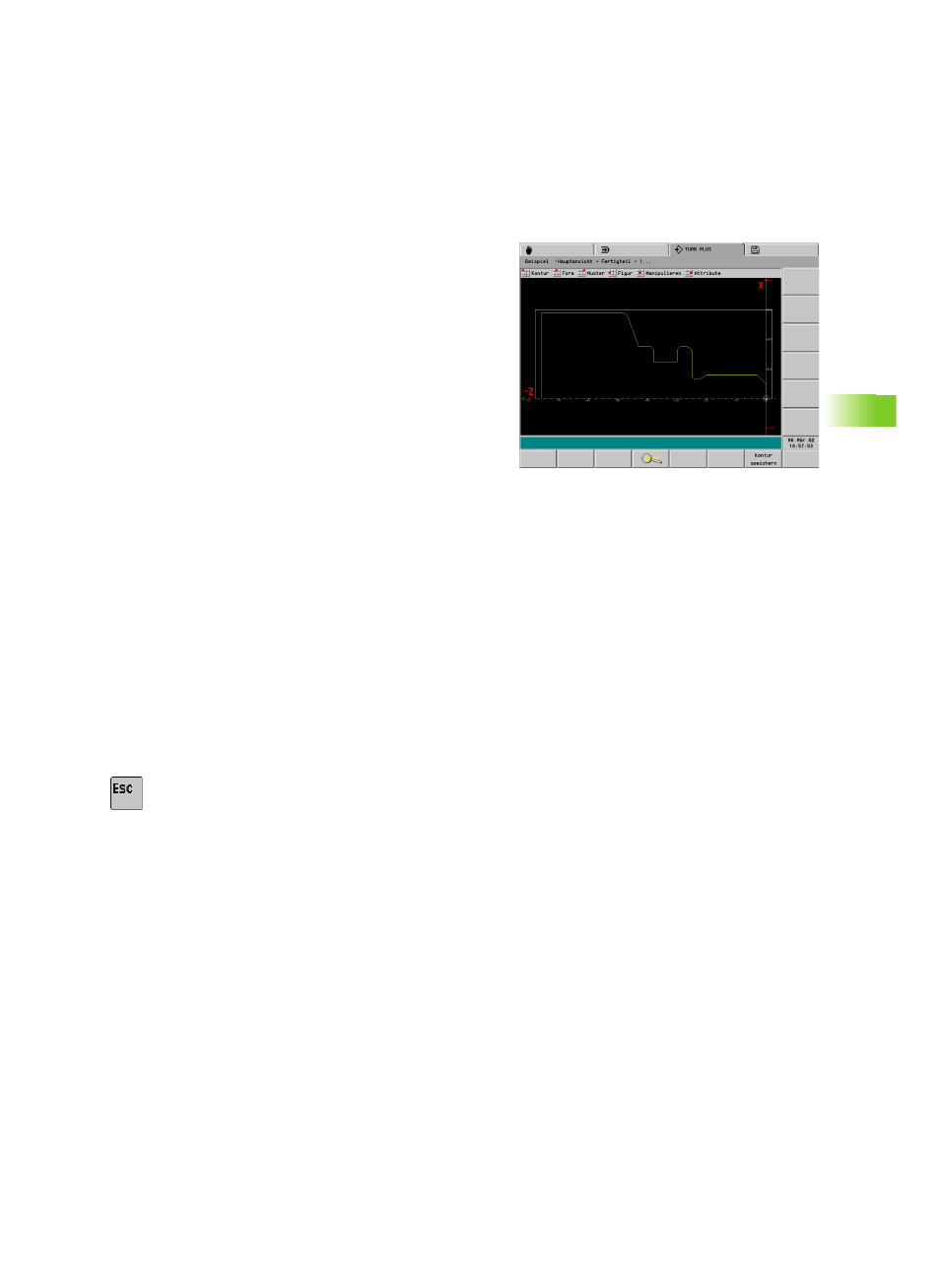

Formelemente definieren
Fase „Ecke Gewindezapfen“:
U
„Form > Fase“ wählen
U
„Ecke Gewindezapfen“ selektieren
U
Dialogbox „Fase“: Fasenbreite = 3 mm
Rundungen:
U
„Form > Rundung“ wählen
U
„Ecken für Rundung“ selektieren
U
Dialogbox „Rundung“: Rundungsradius = 2 mm
Freistich:
U
„Form > Freistich > Freistich Form G“ wählen
U
„Ecke für Freistich“ selektieren
U
Dialogbox „Freistich Form G“:
Freistichlänge = 5 mm
Freistichtiefe = 1,3 mm
Einfahrwinkel = 30 °
Einstich:
U
„Form > Einstich > Einstich Form D“ wählen
U
„Basiselement für Einstich“ selektieren
U
Dialogbox „Einstich Form D“:
Bezugspunkt (Z) = –30 mm
Einstichbreite (Ki) = –8 mm
Einstich-Durchmesser = 25 mm
Ecken (B): Fasen; 1 mm
Gewinde:
U
„Form > Gewinde“ wählen
U
„Basiselement für Gewinde“ selektieren
U
Dialogbox „Gewinde“: „Metrisches ISO-Gewinde“ auswählen
U
ESC-Taste drücken: zurück zum Hauptmenü
