HEIDENHAIN CNC PILOT 4290 147
4.6 Gr
undelement
e
der Dr
ehk
ont
ur
4.6 Grundelemente der Drehkontur
Startpunkt Drehkontur G0–Geo
G0 definiert den Anfangspunkt einer Drehkontur.

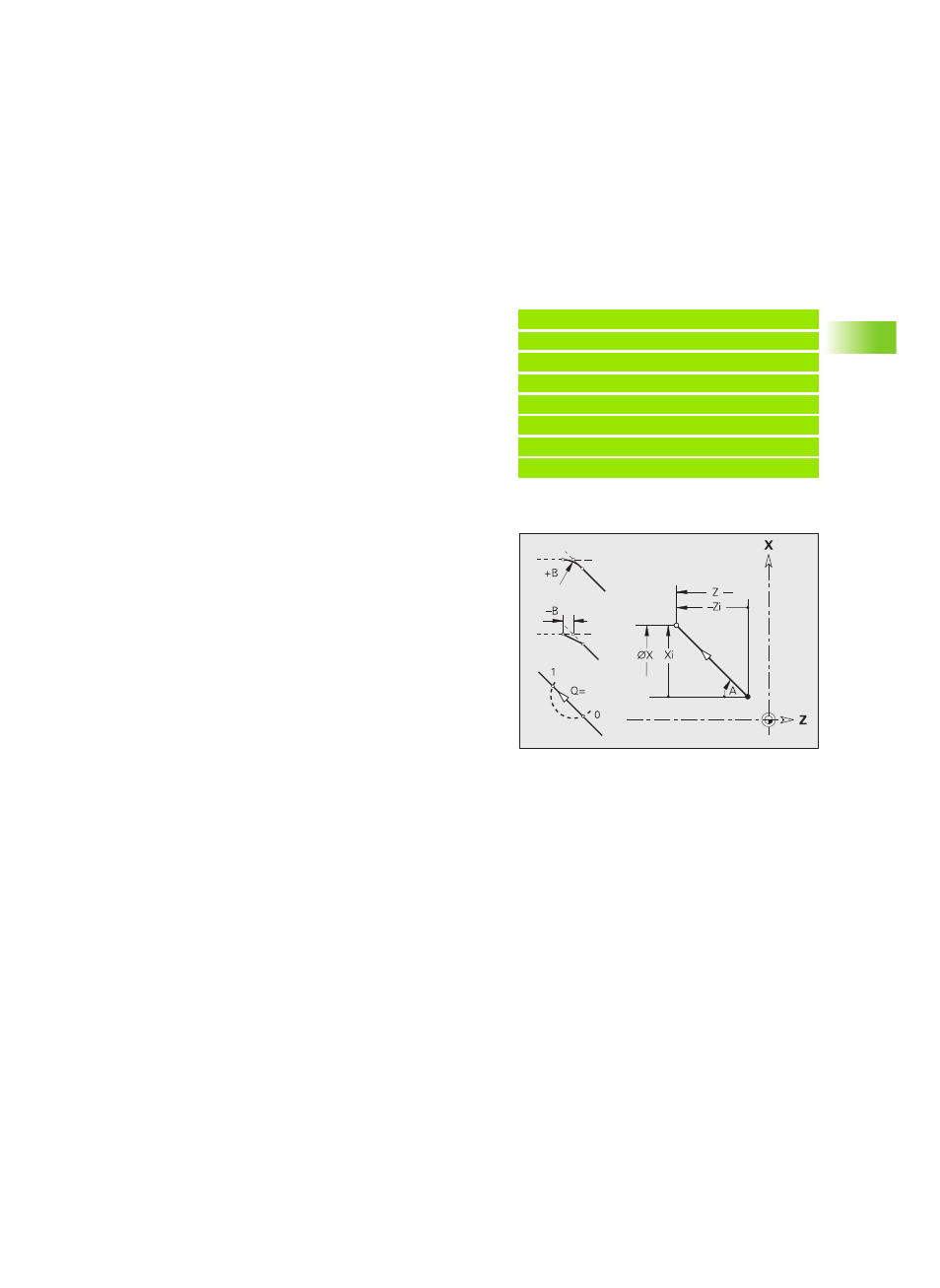

Strecke Drehkontur G1–Geo
G1 definiert eine Strecke in einer Drehkontur.
Beispiel: G0-Geo
. . .
FERTIGTEIL
N2 G0 X30 Z0 [Startpunkt Kontur]
N3 G1 X50 B-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parameter
X Anfangspunkt Kontur (Durchmessermaß)
Z Anfangspunkt Kontur
Parameter
X Endpunkt Konturelement (Durchmessermaß)
Z Endpunkt Konturelement
A Winkel zur Drehachse (Winkelrichtung: siehe Hilfebild)
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
E Sondervorschub für Fase/Verrundung beim Schlichtzyklus
(default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
