4.27 F
räszyklen
Zyklusablauf
1
Startposition (X, Z, C) ist die Position vor dem Zyklus.
2
Errechnet die Schnittaufteilung (Fräsebenen-Zustellungen,
Frästiefen-Zustellungen); errechnet die Eintauchpositionen und
Eintauchwege bei pendelndem oder helikalem Eintauchen.
3
Fährt auf Sicherheitsabstand an und stellt, abhängig von „O“ für
die erste Frästiefe zu, bzw. taucht pendelnd oder helikal ein.
4
Fräst eine Ebene.
5
Hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu.
6
Wiederholt 4...5, bis die komplette Fläche gefräst ist.
7
Fährt entsprechend „Rückzugsebene J“ zurück.

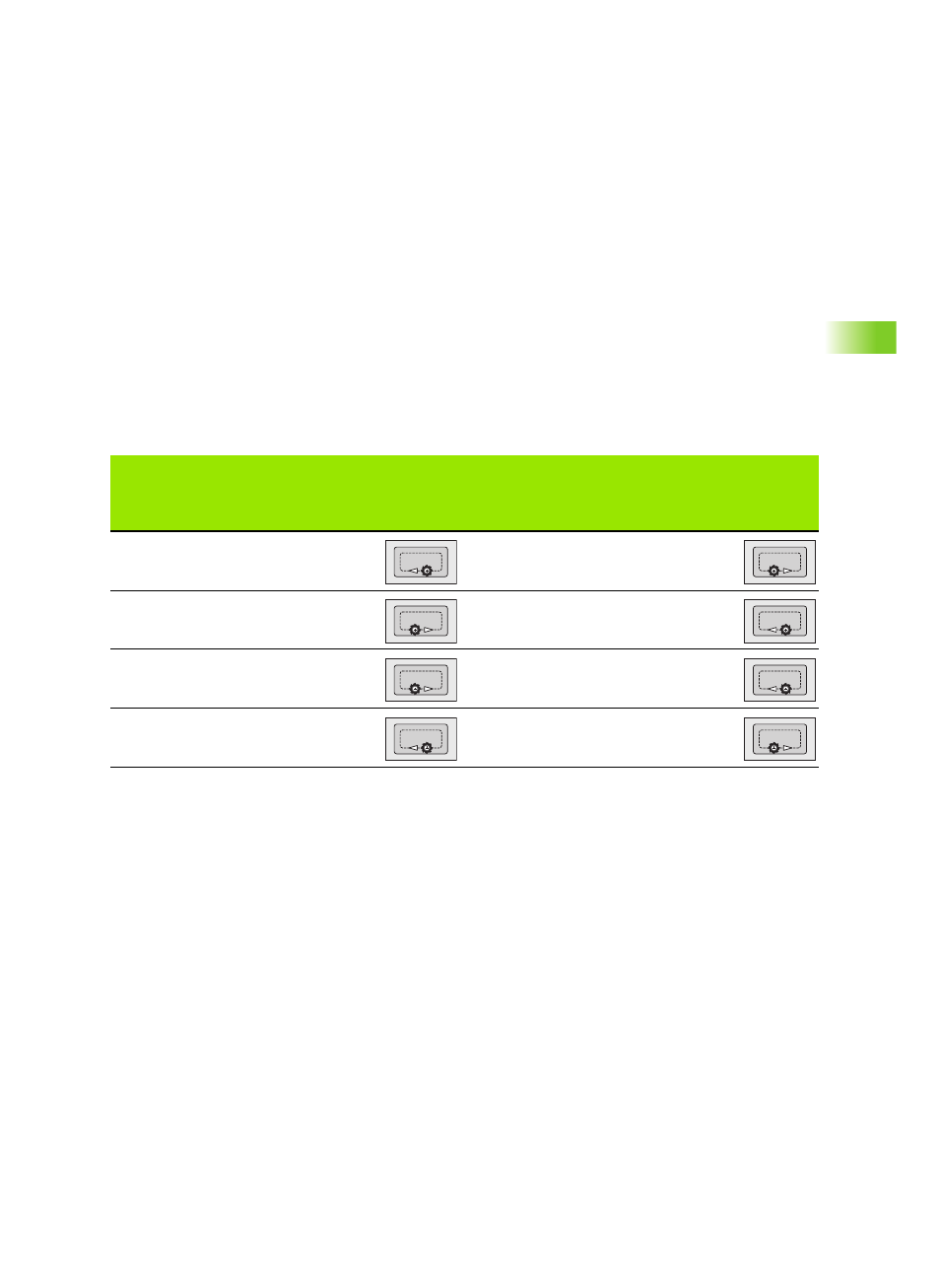

Taschenfräsen Schruppen G845
Fräslaufrich-
tung
Bearbei-
tungsrich-
tung
WZ-Dreh-
richtung
Ausführung
Fräslaufrich-
tung
Bearbei-
tungsrich-
tung
WZ-Dreh-
richtung
Ausführung
Gegenlauf
(H=0)
von innen
(Q=0)
Mx03
Gleichlauf
(H=1)
von innen
(Q=0)
Mx03
Gegenlauf
(H=0)
von innen
(Q=0)
Mx04
Gleichlauf
(H=1)
von innen
(Q=0)
Mx04
Gegenlauf
(H=0)
von außen
(Q=1)
Mx03
Gleichlauf
(H=1)
von außen
(Q=1)
Mx03
Gegenlauf
(H=0)
von außen
(Q=1)
Mx04
Gleichlauf
(H=1)
von außen
(Q=1)
Mx04
