1.5 Werkzeugmaße
Der CNC PILOT benötigt für die Achspositionierung, für die
Berechnung der Schneidenradiuskompensation, zur Errechnung der
Schnittaufteilung bei Zyklen etc. Angaben zu den Werkzeugen.

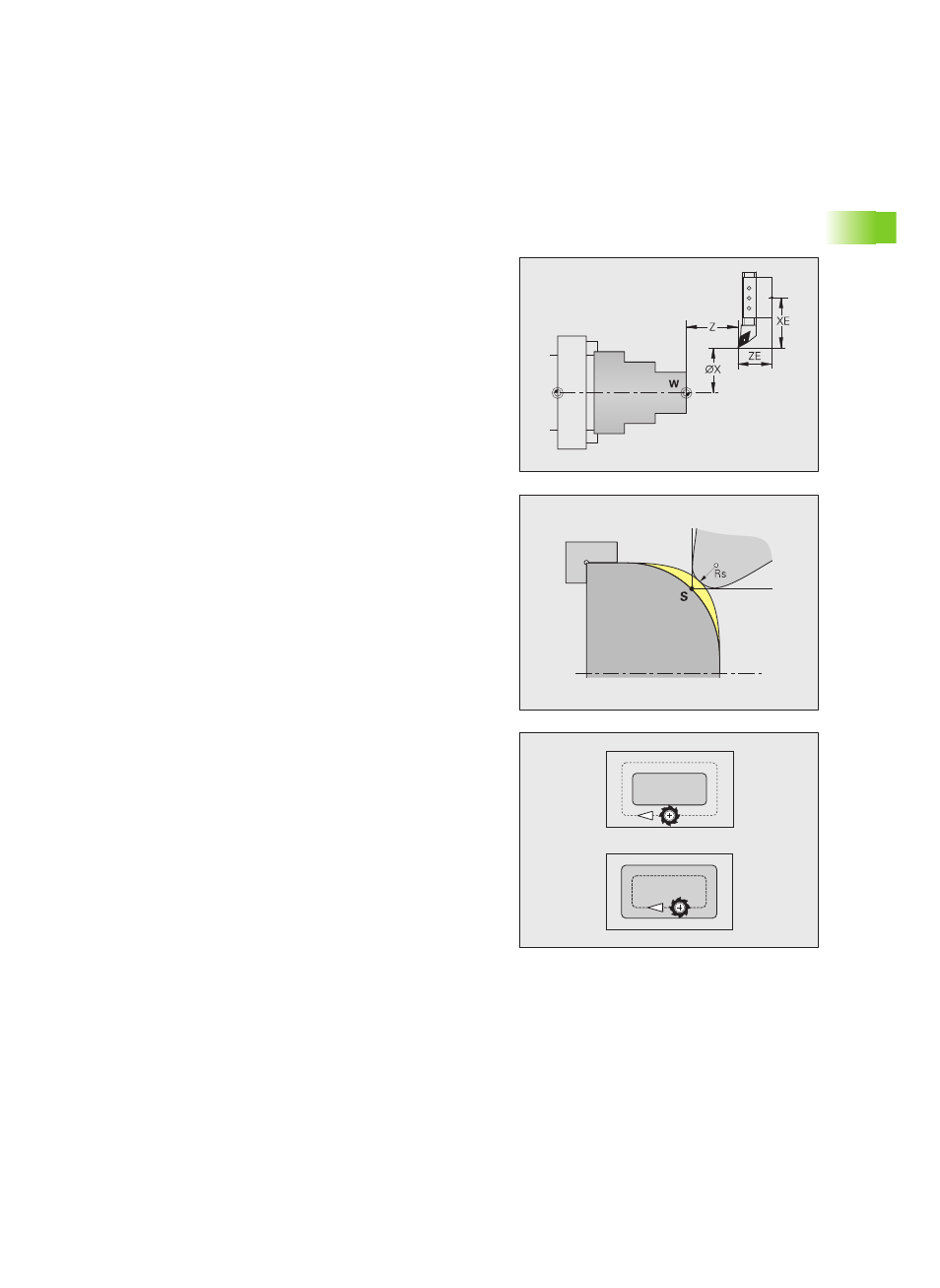

Werkzeuglängenmaße: Die programmierten und angezeigten
Positionswerte beziehen sich auf den Abstand Werkzeugspitze –
Werkstück-Nullpunkt. Systemintern ist aber nur die absolute Position
des Werkzeugträgers (Schlittens) bekannt. Zur Ermittlung und Anzeige
der Werkzeugspitzenposition benötigt der CNC PILOT die Maße XE
und ZE und für Y-Achsbearbeitungen zusätzlich das Y-Maß.
Werkzeugkorrekturen: Die Werkzeugschneide verschleißt während
der Zerspanung. Um diesen Verschleiß auszugleichen, führt der CNC
PILOT Korrekturwerte. Die Korrekturwerte werden zu den
Längenmaßen addiert.
Schneidenradiuskompensation (SRK): Drehwerkzeuge besitzen an
der Werkzeugspitze einen Radius. Dadurch ergeben sich bei der
Bearbeitung von Kegeln, Fasen und Radien Ungenauigkeiten, die
durch die Schneidenradiuskompensation ausgeglichen werden.
Programmierte Verfahrwege beziehen sich auf die theoretische
Schneidenspitze S. Die SRK errechnet einen neuen Verfahrweg, die
Äquidistante, um diesen Fehler zu kompensieren.
Fräserradiuskompensation (FRK): Bei der Fräsbearbeitung ist der
Außendurchmesser des Fräsers maßgebend für die Erstellung der
Kontur. Ohne FRK ist der Fräsermittelpunkt der Bezugspunkt bei
Verfahrwegen. Die FRK errechnet einen neuen Verfahrweg, die
Äquidistante, der den Fräserradius berücksichtigt.
