Lastrahmen der Serie 370 16 Einführung

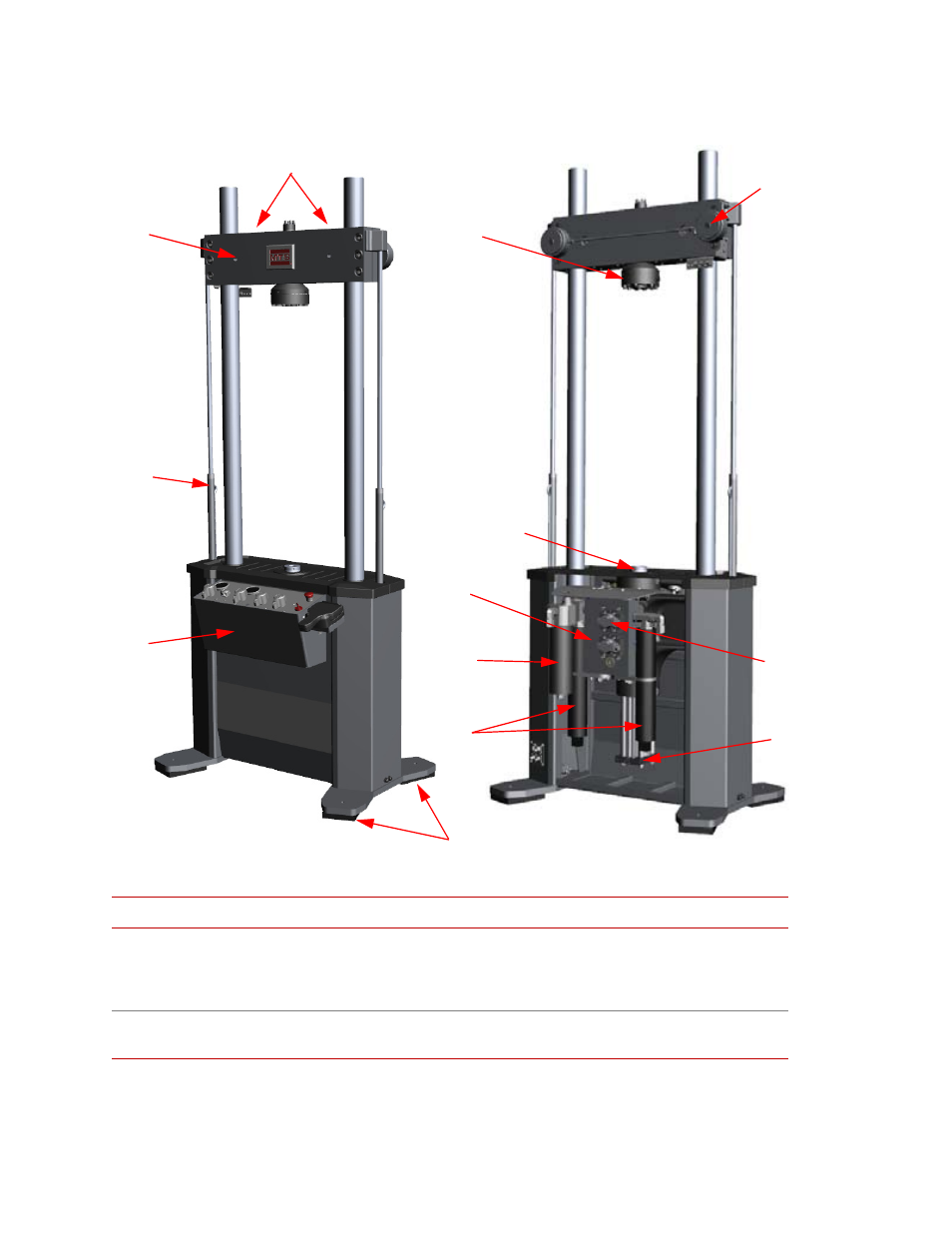

Bauteilbeschreibung (Teil 1 von 3)
P OS . B AUTEIL B EZEICHNUNG
1 Querhaupt Das Querhaupt nimmt die verschiedenen Prüflinge und
Spannvorrichtungen auf und kann horizontal an den Säulen
verstellt werden. Es ist stabil und leicht konstruiert und bildet
das eine Ende des Kraftstrangs.
2 Querhauptverriegelungen Zum Festklemmen des Querhaupts an den Säulen. Die
Verriegelungen werden normalerweise hydraulisch betrieben.
12 1
13
2
8
5
7
9
11
3
6
4
10
