Lastrahmen der Serie 370 Betrieb 47
370 Lastrahmen: Quetschgefahr
Während des Betriebs dürfen sich keine Personen im Bereich möglicher Quetsch-
stellen aufhalten. Sie müssen die Bereiche mit Quetschgefahr an Ihrem System
kennen und mit geeigneten Schutzvorrichtungen dafür sorgen, dass sich keine
Personen in diesen Bereichen aufhalten. Der folgende Paragraf beschreibt die
möglichen Quetschstellen und die Vorsichtsmaßnahmen, die bei dieser
Gefahrenquelle getroffen werden müssen.
Lage
Bereiche mit Quetschgefahr liegen zwischen der Aufspannplatte und dem
Querhaupt bei Lastrahmen, bei denen sich die Kolbenstange und der
Prüfling bewegen.
Vorsichtsmaßnahmen
Halten Sie sich von allen mechanischen Gestängen fern, die sich in einem
geschlossenen Bereich bewegen. Wenn sich das Gestänge bewegt (beim Starten
des Systems oder bei einer mechanischen Störung), können sehr hohe Kräfte
herrschen, die alles klemmen, schneiden und quetschen, was sich im Weg des
Gestänges befindet.
7 Bedienelement
für Zylinder-
geschwindigkeit Mit diesem Schalter mit Kontrollleuchte wird die Zylindergeschwindigkeit
eingestellt. Es gibt zwei Stellungen: eine für eine verringerte
Geschwindigkeit der Kolbenstange zur Montage von Prüflingen und
eine für den normalen Testbetrieb bei hoher Geschwindigkeit.
8 Handgerät Das Handgerät besitzt einen Encoder sowie Tasten, die Ihnen bei der
Installation der Materialprobe und Durchführung des Tests helfen. Es hat
weiterhin ein alphanumerisches Display und Leuchtdioden (LED).
Bedienelemente des Lastrahmens der Serie 370
pos. B EDIENELEMENT B EZEICHNUNG

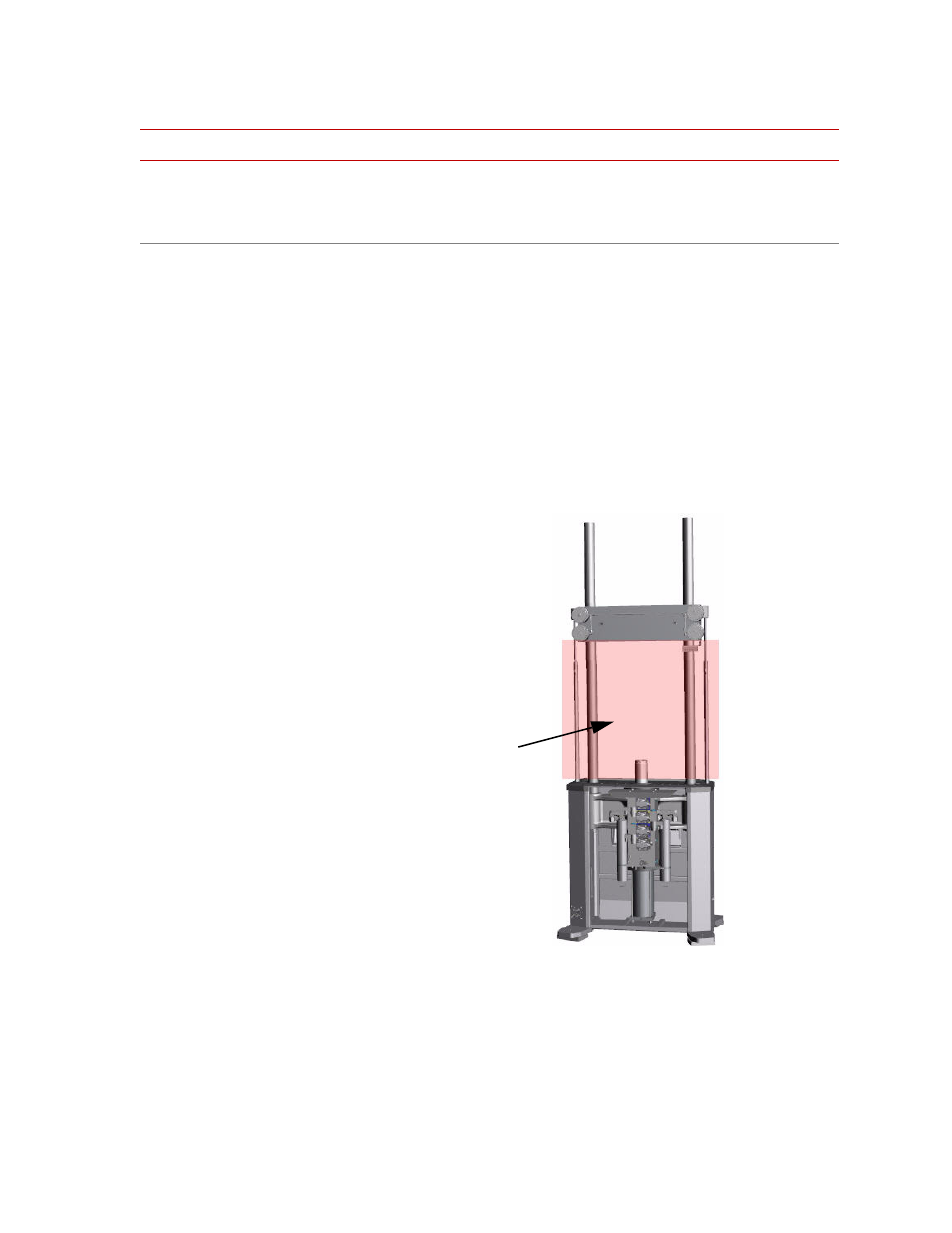

Bereiche mit
Quetschgefahr
