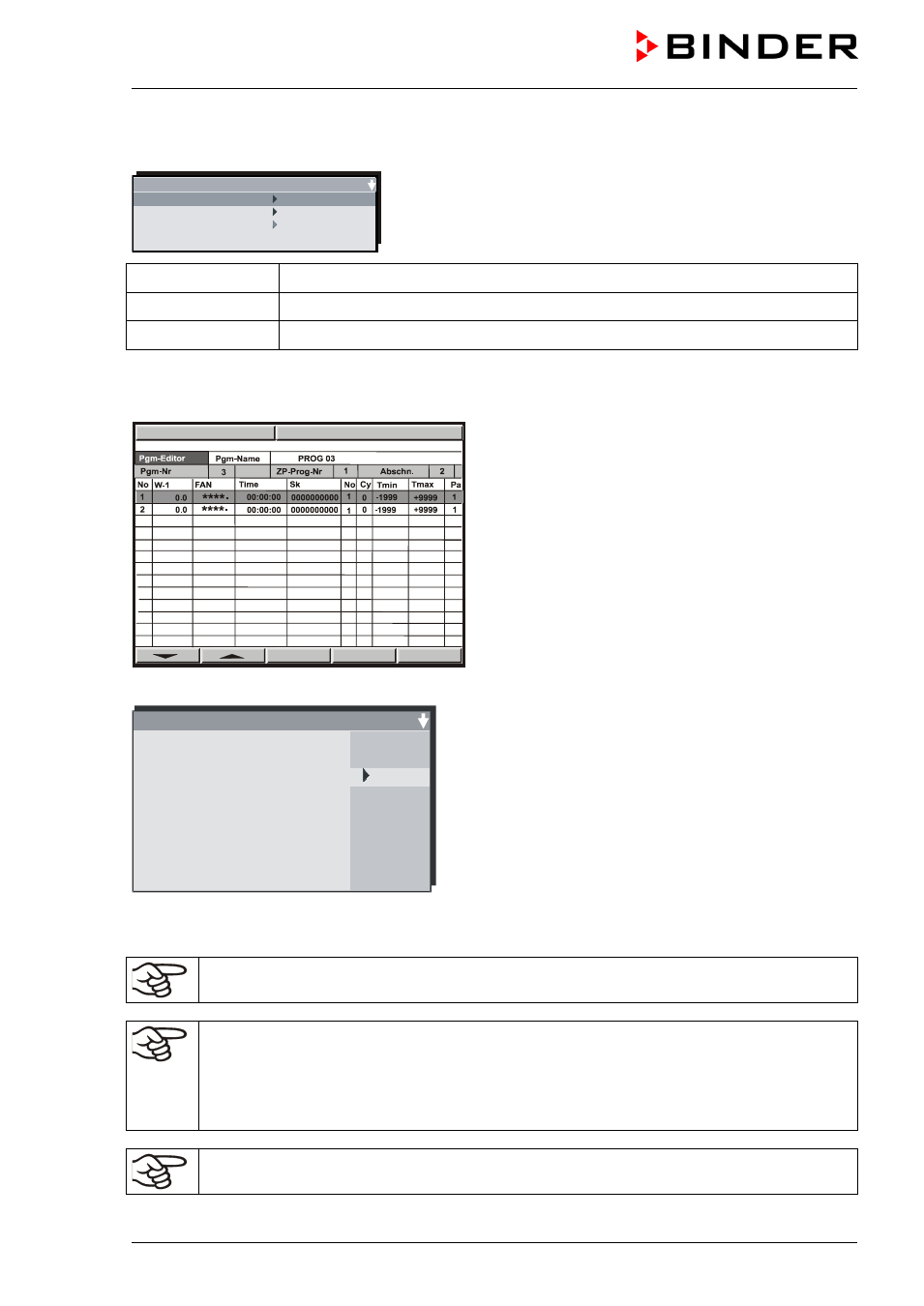

BINDER MK 53 Benutzerhandbuch
Seite 35
MK (E2.1) 10/2014
Seite 35/72
Drücken Sie die Taste PGM. Ein Abfragebildschirm zur Eingabe bzw. Entfernung von Programmabschnit-
ten erscheint.
ZP-Abschnitt Abs. Nr. 5
einfügen
löschen
neu
In dieser Ansicht lassen sich neue Programmzeilen einfügen
oder löschen:
neu
Zeilen werden in der Tabelle unten angefügt
einfügen
Weitere Zeilen werden oberhalb der jeweils markierten Zeile eingefügt
löschen
Einzelne, zuvor markierte Programmzeilen werden gelöscht.
Sie können eine beliebige Anzahl von Zeilen, d.h. von Programmabschnitten, erstellen und diesen an-
schließend Werte zuweisen. Es ist jederzeit möglich, weitere Zeilen nachträglich einzufügen oder zu ent-
fernen.
Um Werte in eine Zeile eintragen zu können, muss
die betreffende Zeile markiert werden.
Nach Drücken der ENTER-Taste erscheint der
Pro-
grammeditor.
Hier können die Werte des ausgewählten Programmabschnitts eingetragen werden.
Programmeditor Abs.Nr. 6
Sollwert 1
+100.0
FAN
.
Steuerkontakte
Zeit
00:45:00
Ziel-Abschnitt
5
Zyklen-Anzahl
10
Tol.-Band min.
-1999.0
Tol.-Band max.
+9999.0
Parametersatz
1
*****
-- Temperatur zu Beginn des Programmabschnitts
-- Lüfterdrehzahl in %
-- Steuerkontakte (1 = Betauungsschutz)
-- Zeitdauer des Programmabschnitts
-- Nr. des Startabschnitts bei Wiederholungsschleifen
-- Zahl der Wiederholungen bei Wiederholungsschleifen
-- Temperaturgrenzen (Maximal- bzw. Minimaltemperatur)
Bei Überschreitung vorläufiger Programmhalt
-- Voreingestellter Wert (NICHT verändern!)
Auswahl der einzugebenden Parameter mit Pfeiltasten, Bestätigung mit ENTER.
Werteingabe anschließend mit Pfeiltasten, Bestätigung mit ENTER.
Zur Eingabe eines negativen Sollwertes erst den numerischen Wert und dann das negative
Vorzeichen (-) eingeben.
Bei der Sollwertart „
Grenzwert“ muss der Überwachungsregler (Kap. 11.2) an den höchsten
Temperatursollwert des aktuell verwendeten Programms angepasst sein. Er muss somit für
jedes Temperaturprogramm überprüft und ggf. neu eingestellt werden. Überwachungsregler-
Sollwert ca. 5 °C bis 10 °C höher als den Temperatursollwert des Reglers einstellen.
Empfohlene Einstellung: Sollwertart „
Offset“ mit Überwachungsregler-Sollwert 5 °C.
Bei der Option Über-/Untertemperatursicherung (Kap. 11.3) überprüfen Sie zusätzlich die dort
eingestellten Temperaturgrenzen und passen Sie sie ggf. an.
PGM
08:43:55 15.02.02
PGM
08:43:55 15.10.13
