MK (E2.1) 10/2014 Seite 47/72
11.3 Über-/Untertemperatursicherung Klasse 2 (Option)
RESET CL. 2.0

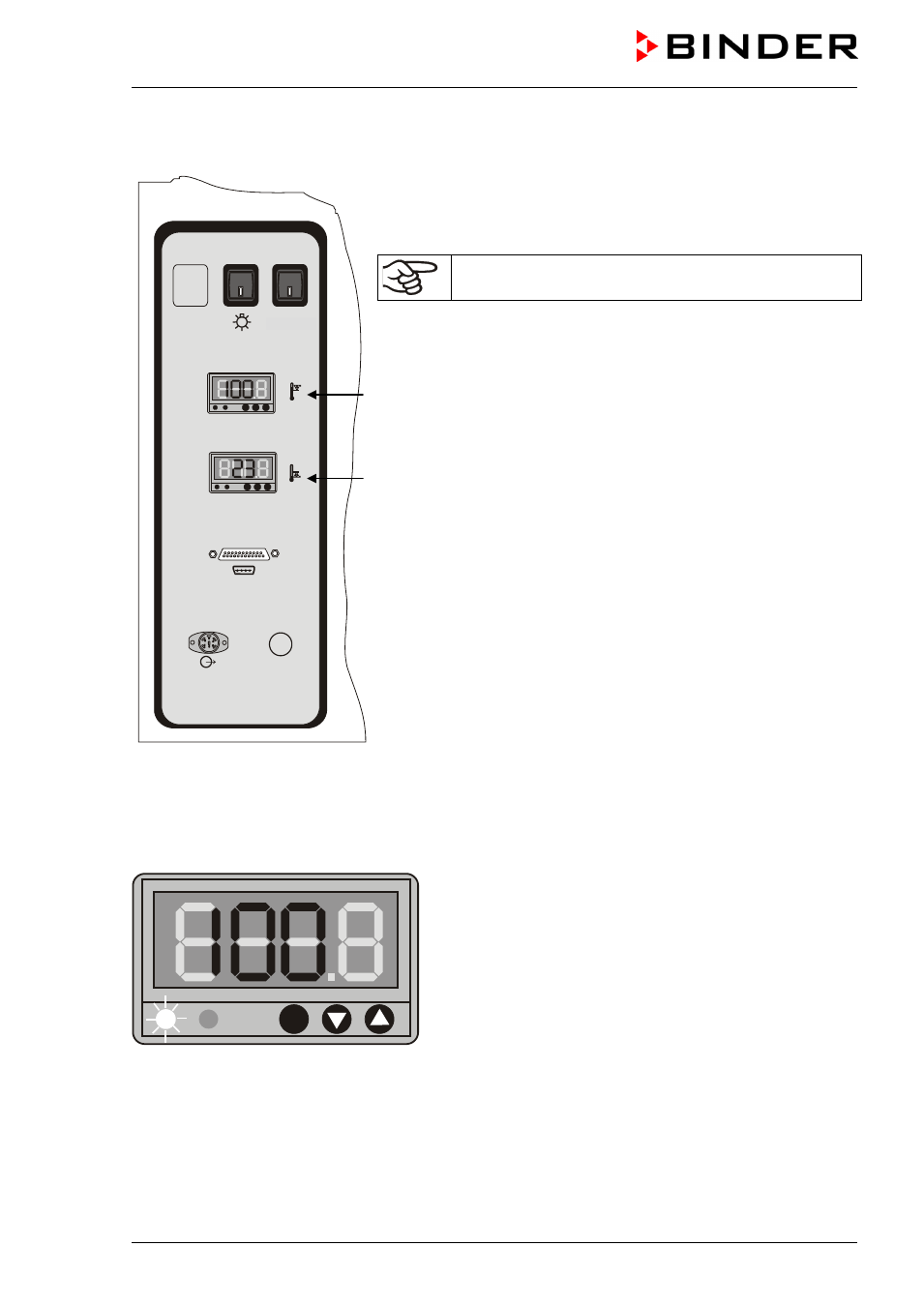

Die Über- und Untertemperatursicherung (6) besteht aus zwei Ein-
gabemodulen im seitlichen Bedienfeld. Beide Module lassen sich von
-50 °C bis +200 °C einstellen und dienen zur Festlegung der maxi-
malen Temperaturgrenzen nach oben und nach unten.
Bei Verwendung dieser Option muss der Überwachungs-
regler (Kap. 11.2) auf Maximaltemperatur eingestellt sein.
(6a) Oberes Modul: Eingabe der oberen Grenztemperatur.
(6b) Unteres Modul: Eingabe der unteren Grenztemperatur
Wird eine der eingestellten Grenztemperaturen über- bzw. unter-
schritten, wird die Temperaturregelung, und damit die Heizung und
Kühlung bleibend abgeschaltet.
Am betroffenen Eingabemodul leuchtet die Kontrollleuchte K1 (K2 ist
ohne Funktion).
Am Regler erscheint die Alarmmeldung „TEMP CLASS“. Zusätzlich
ertönt ein akustisches Warnsignal, sofern der Summer nicht im Me-
nü „Benutzerebene deaktiviert wurde.
Gerät bis in den eingegrenzten Temperaturbereich aufheizen oder
abkühlen lassen.
Dann das Gerät durch Drücken des Rückstellknopfes (5) „RESET
CL 2.0“ im seitlichen Bedienfeld wieder in Betrieb nehmen. Die Kon-
trollleuchte K1 erlischt.
Anschließend lässt sich die Alarmmeldung am Regler mit der Taste
RESET zurücksetzen (Kap. 12).
P
K2 K1
Einstellung der Grenztemperaturwerte an den Modulen
(6a) und (6b):
•
Taste P drücken
• Anzeige wechselt in den Eingabemodus
• Mit Pfeiltasten die gewünschte Grenztemperatur einge-
ben
• Die eingegebene Temperatur wird nach einigen Sekun-
den automatisch übernommen. Die Anzeige zeigt wieder
die aktuelle Temperatur.
