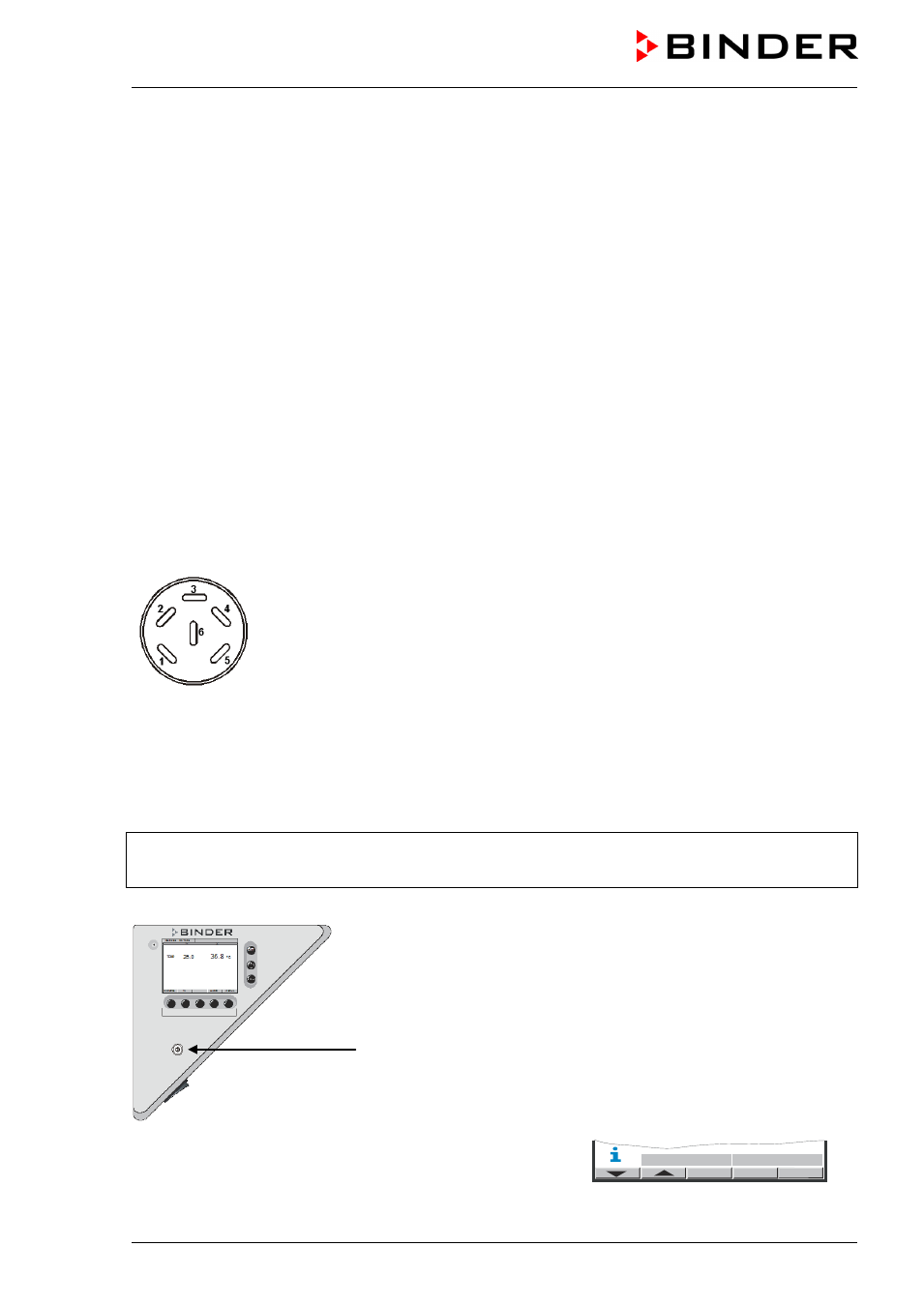

BINDER MK 53 - Handbuch (Seite 50)

MK (E2.1) 10/2014 Seite 50/72
14. Optionen
14.1 Kommunikationssoftware APT-COM™ 3 DataControlSystem (Option)
Standardmäßig ist der Wechselklimaschrank MK mit einer seriellen Schnittstelle RS 422 ausgerüstet, an
welche die Kommunikationssoftware APT-COM™ 3 DataControlSystem von BINDER angeschlossen
werden kann. In einstellbaren Intervallen wird hier der jeweils aktuelle Temperaturwert ausgegeben. Der
Regler kann über den PC graphisch programmiert werden. Das APT-COM™ System ermöglicht die Ver-
netzung von bis zu 30 Geräten. Für nähere Informationen vgl. die APT-COM™ 3 Betriebsanleitung.
Pinbelegung der Schnittstelle RS 422: Pin 2:
RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: Erde
14.2 Analogausgang für Temperatur (Option)
Bei dieser Option ist das Gerät mit einem Analogausgang von 4-20 mA für Temperatur ausgestattet. Die-
ser Ausgang kann zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte verwen-
det werden.
Der Anschluss ist als DIN-Buchse (8) im seitlichen Bedienfeld wie folgt ausgeführt.
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur –
PIN 2: Temperatur +
Temperaturbereich: -40 °C bis +180 °C
Ein passender DIN Stecker ist beigefügt.
Abbildung 9: DIN-Buchse für Option Analogausgang
14.3 Tastaturverriegelung (Option)
Das Tastatur-Bedienfeld kann über den Schlüsselschalter ver- und entriegelt werden. Im verriegelten Zu-
stand sind keine Eingaben in den Regler möglich.
Verriegeltes Tastatur-Bedienfeld: Schlüsselstellung senkrecht
Bedienbares Tastatur-Bedienfeld: Schlüsselstellung nach rechts
Nur im verriegelten Zustand kann der Schlüssel abgezogen werden.
Schlüsselschalter
Abbildung 10: Tastaturverriegelung (Option)
Ist das Tastatur-Bedienfeld verriegelt, so erscheint in der
Regleranzeige die Hinweismeldung „KEY LOCK“ neben einem
blinkenden blauen Informationssymbol.
HAND
W VIEW->
KEY LOCK
