9. Ausgabe der Beschriftungsdaten
Nach der Eingabe aller Beschriftungsdaten können nun die beschrifteten Schilder
gedruckt oder graviert werden. Zu Beginn Ihrer Arbeit haben Sie das Druck- oder
Graviersystem, welches Sie verwenden wollen, ausgewählt. Wenn Sie den
Druck-Icon anklicken, öffnet sich das entsprechende Druckausgabefenster der
verwendeten vorher eingeschalteten Ausgabeeinheit.
9.1 Ausgabe auf den Plotter
Die Einstellungen und Infos erhält man über die Registerkarten.

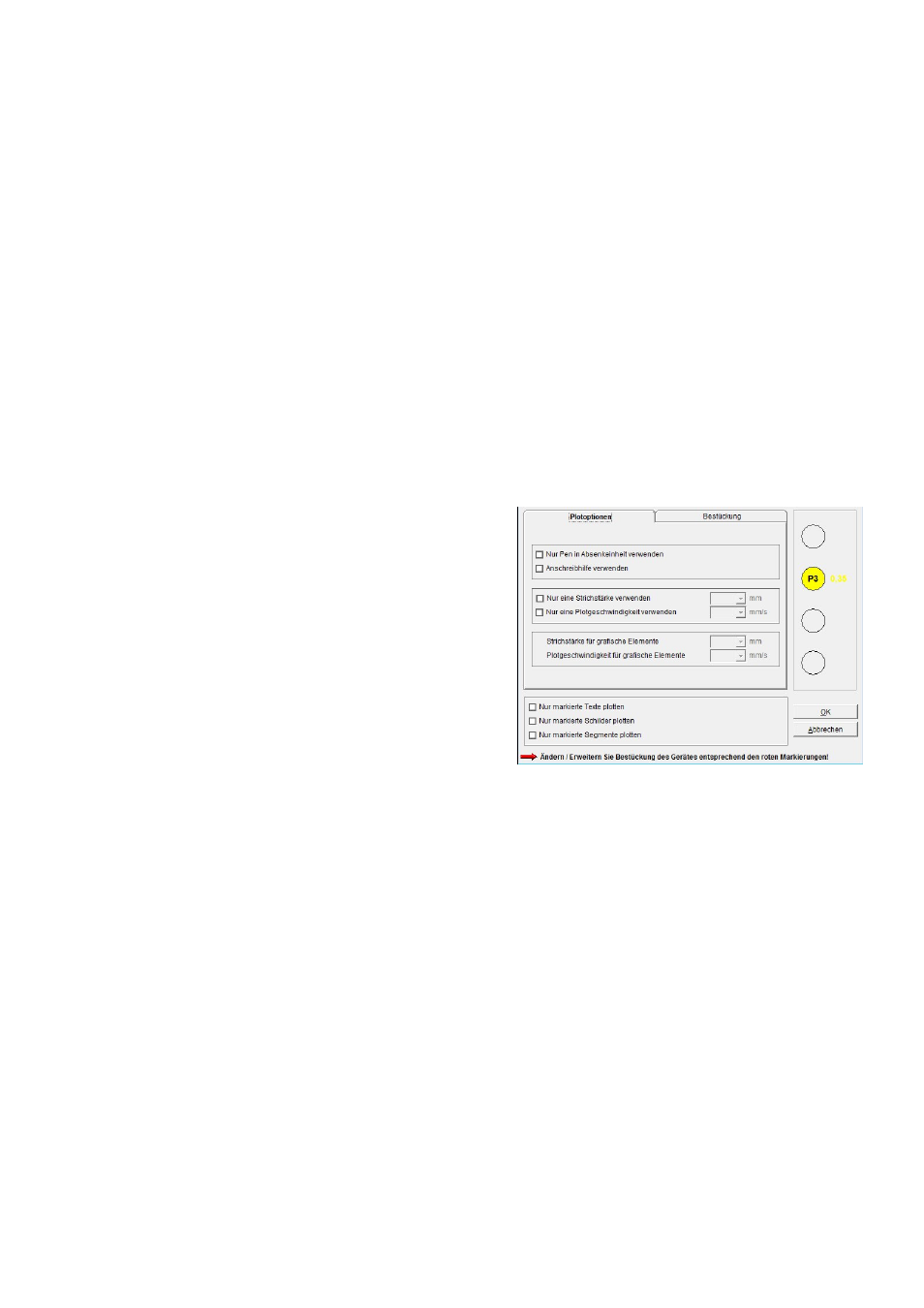

Plotoptionen - Bestückung
Registerkarte Plotoptionen
Hier können Sie folgende Einstellungen vornehmen:
- Nur Pen in Absenkeinheit
verwenden
Wenn Sie diese Klickbox einschalten, wird
kein Pen aus dem Pen Depot
geholt. Es wird nur der direkt in die
Absenkeinheit eingesetzte Pen
verwendet.
Diese Option ist immer dann erforderlich,
wenn Pens benutzt werden, die nicht in das
Pen-Depot des Plotters passen.
- Anschreibhilfe verwenden
Bei eingeschalteter Anschreibhilfe, fährt der Pen vor der Beschriftung zu dem
jeweiligen Anschreibplättchen neben dem Pen-Depot und schreibt den Pen an, so
erfolgt vom ersten Schild an eine saubere Beschriftung.
- Nur eine Strichstärke verwenden
Es werden zwei oder mehrere Pens angezeigt, die für diesen Druckauftrag verwendet
werden sollen. Wollen Sie Nur eine Plotterstrichstärke verwenden, so klicken Sie
diese Option an und wählen über die dann sichtbare Auswahlmöglichkeit den zu
verwendenden Pen aus.
- Nur eine Plotgeschwindigkeit verwenden
Es können unterschiedlichen Geschwindigkeiten für einzelne Beschriftungssequenzen
eingestellt sein. Wollen Sie Nur eine Geschwindigkeit verwenden, so klicken Sie
diese Option an und stellen über die dann sichtbare Auswahlmöglichkeit die
gewünschte Plotgeschwindigkeit ein.
