CONTA-CLIP CONTA-Sign 5.2 Benutzerhandbuch
Seite 36
Seite 36 von 67
Wenn Sie als Ausgabegerät einen Plotter oder Gravierer benutzen, können Sie die
Textfelder mit dem Plotter einmessen. Hierzu klicken Sie das Textfeld an, welches
eingemessen werden soll und wählen über das Kontextmenü die
Funktion > Feld einmessen an.

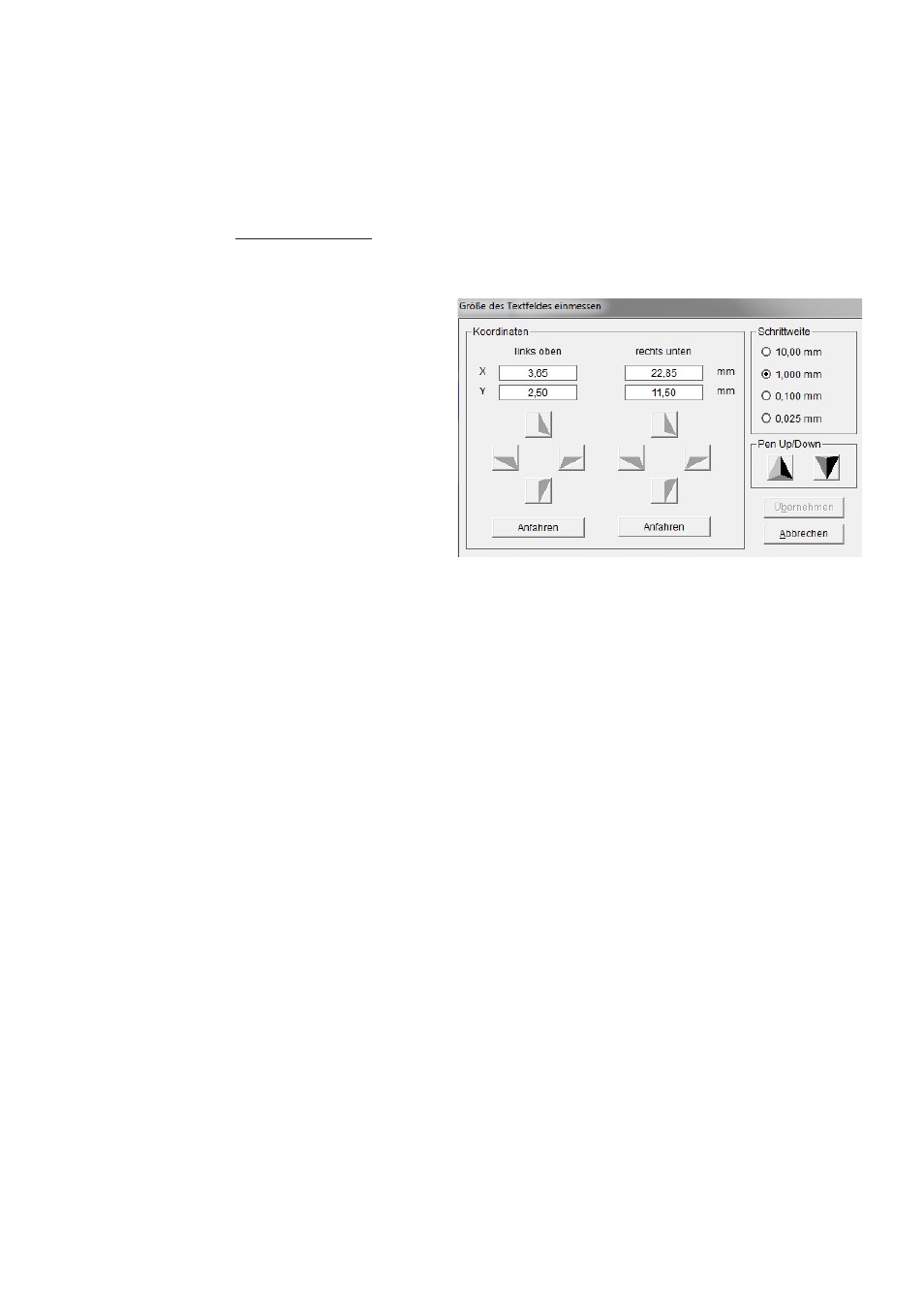

Es öffnet sich das folgende Fenster:
Setzen Sie einen Pen direkt in den
Pen-Clip Adapter am Schreibarm ein
oder Sie nehmen die Gravierspindel
aus der Halterung heraus und setzen
das Einmesswerkzeug in die
Halterung ein.
(Das Einmesswerkzeug ist
optional erhältlich)
Sie können nun das Textfeld an der
linken oberen Ecke anfahren und mit
den Cursor-Tasten die Penspitze
exakt auf die Ecke des Textfeldes bringen. Die Schrittweite pro Cursortastendruck
können Sie auswählen. Haben Sie die linke obere Ecke bestimmt, fahren Sie die
rechte untere Ecke des Textfeldes an. Hier verfahren Sie wie vorher.
Mit Betätigung des Buttons Übernehmen werden die Koordinaten übernommen.
Sie können angelegte Komponenten duplizieren oder löschen.
Weiterhin stehen Ihnen Einstellmöglichkeiten zur Ausrichtung eingerichteter Textfelder
oder grafischer Elemente zur Verfügung.
Haben Sie, wie im Beispiel angeführt, durch Halten der STRG-Taste und durch
Anklicken mit der Maus die drei Komponenten markiert und danach den Button
Vertikale Zentrierung betätigt, so werden die angelegten Elemente in der
senkrechten Achse ausgerichtet. Es stehen weitere Ausrichtvarianten zur
Verfügung.
Sie haben die Möglichkeit das Vorschaufenster zu vergrößern oder zu verkleinern.
