13.5 Kalibrierung der Plotter- und Graviervarianten
Für die Ausgabegeräte sind normalerweise keine Kalibrierungen notwendig, da alle
Geräte vom Werk aus kalibriert worden sind. Sollten dennoch kleine Abweichungen
bei der Bedruckung auftreten (Beschriftung ist nicht exakt mittig auf dem Schild
platziert), besteht die Möglichkeit, kleine Korrekturen über die manuelle Kalibrierung
vorzunehmen. Um eine Korrektur der Schriftplatzierung durchführen zu können, gehen
Sie folgendermaßen vor:
Hinweis:
Stellen Sie sicher, dass sich der Schreibarm des Ausgabegerätes frei bewegen kann
und dass sich keine Hindernisse, wie z. B. Kugelschreiber, auf der Plotfläche befinden.

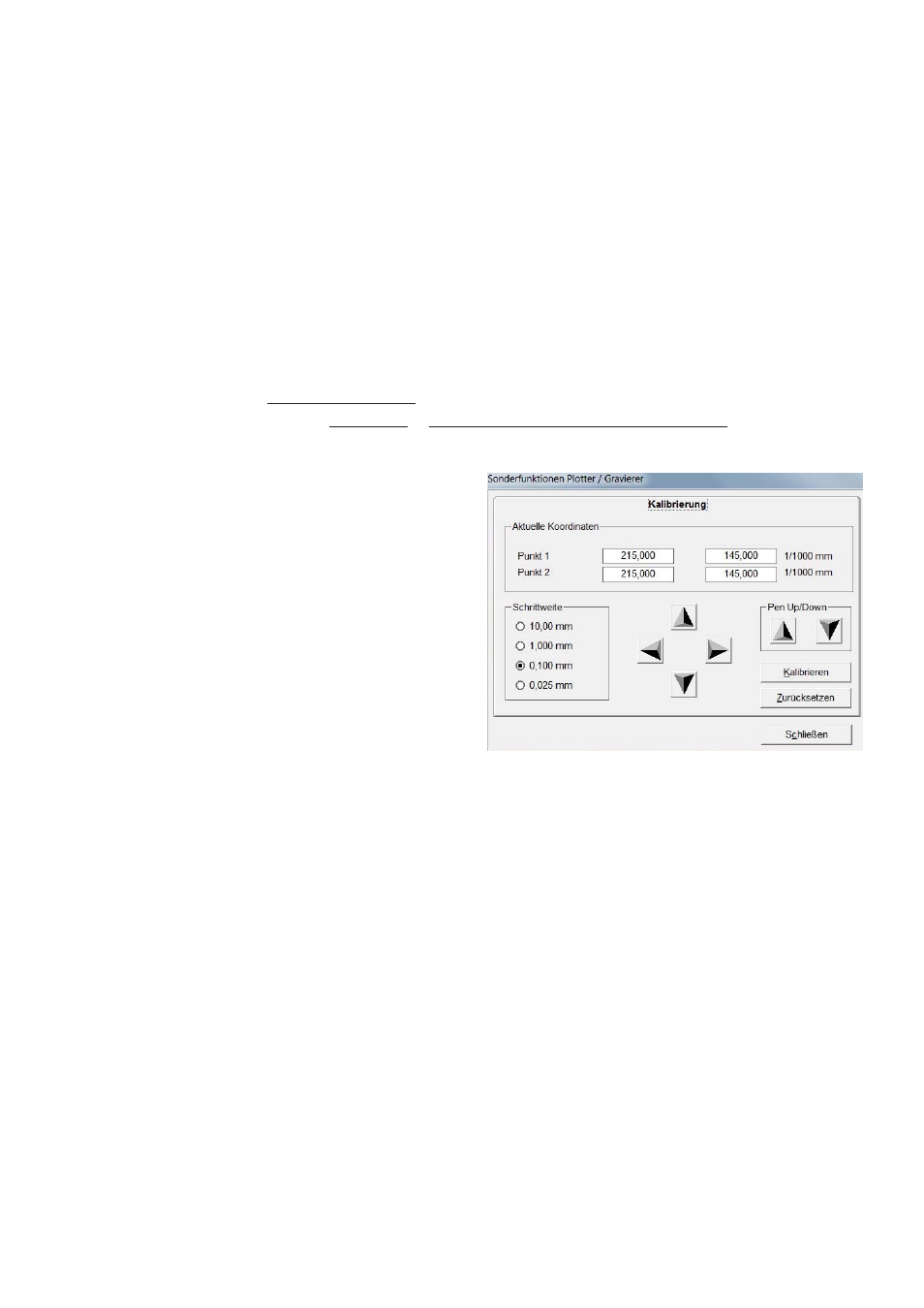

Über die Menüleiste > Ausgabe > Sonderfunktionen Plotter / Gravierer erreichen sie
die Kalibrierung.
Der Schreibarm fährt in eine
voreingestellte Nullpunktposition und im
Menü erscheinen vier Cursortasten, die
bei Betätigung den Schreibarm des
Plotters bewegen. Die Schrittweite kann
in einem Bereich von 0,025 mm bis
10 mm geändert werden. Voreingestellt
ist eine Schrittweite von 0,1 mm.
Korrigieren Sie die Schriftplatzierung
durch Betätigung der entsprechenden
Cursor-Tasten nach rechts oder links, nach oben oder unten. Pro Cursor-Tastendruck
wird eine Verschiebung um die Schrittweite, hier 0,1 mm, erreicht.
Nachdem Sie die Anpassung durchgeführt haben, müssen Sie den Button Kalibrieren
betätigen, damit die neuen Daten übernommen werden. Nach erfolgter Kalibrierung
schließen Sie das Fenster. Diesen Vorgang können Sie beliebig oft wiederholen bis
eine optimale Ausgabe erreicht ist. Mit dem Button Zurücksetzen gelangen Sie
zurück zur Starteinstellung. Testen Sie die Platzierung immer auf dem oberen linken
Schild (siehe Rasterkorrektur).
