Nun bestimmen Sie als nächstes die Streifenparameter:
Zunächst wählen Sie die Streifenausrichtung aus. Liegen die (der) Streifen vertikal
oder horizontal auf dem Plotter.
Dann tragen Sie die Streifenlänge und -breite, danach die Anzahl der Streifen, die auf
dem Plotter aufliegen, ein.
Über die Funktion Einmessen können Sie bequem die Startkoordinaten und den
Streifenabstand ermitteln. Gehen Sie dabei genauso vor wie im Kapitel zuvor
beschrieben.
Nachdem Sie die Streifen eingemessen und übernommen haben, kann im rechten Teil
des Fensters ein Layout für den die Streifen festlegt werden.
Dabei können Sie den einzelnen Streifen in horizontale und vertikale Raster
unterteilen.
Zunächst teilen Sie den Streifen, wenn gewünscht, in horizontale Abschnitte auf.
Bestimmen Sie zuerst die Höhe des ersten Abschnittes, indem Sie im Feld
> Abschnitt 1 die Höhe in mm eintragen. Die Resthöhe wird dann in den > Abschnitt 2
übertragen. So können Sie den Streifen in maximal 5 Abschnitte unterteilen. Wenn Sie
die Aufteilung in Abschnitte fertiggestellt haben, betätigen Sie zunächst den Button
Übernehmen. Damit ist die horizontale Aufteilung abgeschlossen.
Danach können Sie für jeden Abschnitt eine vertikale Aufteilung vornehmen.
Klicken Sie dazu für den entsprechenden Streifen Queraufteilung an.

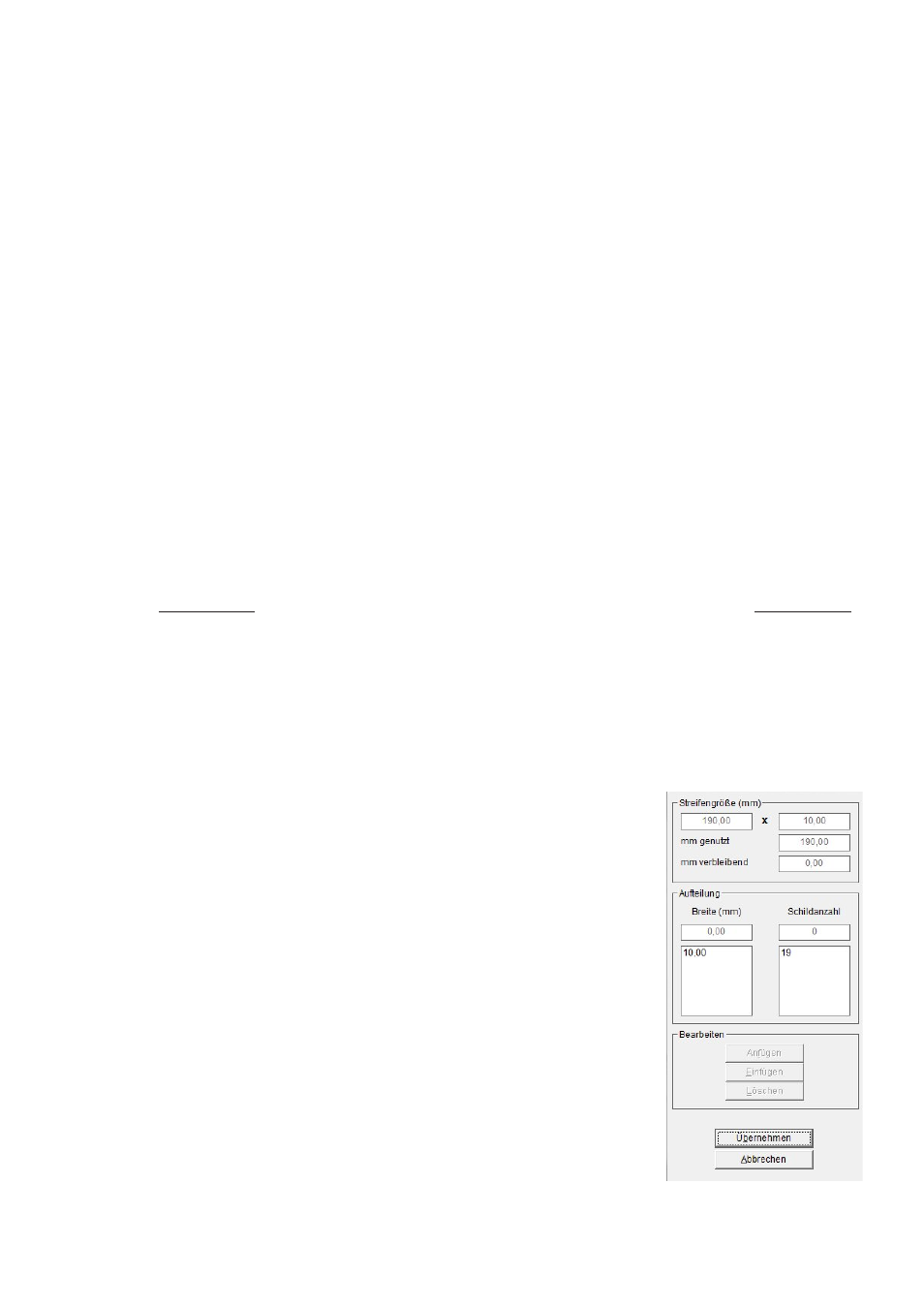

Bei der Eingabe der gewünschten Aufteilung des Streifens
gehen Sie folgendermaßen vor:
Tragen Sie zuerst die Breite (Raster) und dann die Anzahl der
Schilder ein.
Mit Betätigen des Buttons Anfügen werden die Daten in die
darunter liegenden Felder eingetragen. Ist der Streifen noch
nicht komplett aufgeteilt, wird Ihnen die Länge des noch zur
Verfügung stehenden Streifens angezeigt. Nun können Sie
weitere Raster festlegen.
Mit Übernehmen springt das Programm auf das vorherige
Fenster zurück und zeigt Ihnen die festgelegte Aufteilung an.
So können Sie nacheinander die einzelnen Abschnitte nach
Ihren Wünschen in verschiedene Raster aufteilen.
