- Bohrungen, Ausschnitte oder Radien anlegen
Möchten Sie nun Bohrungen und Ausschnitte in den angelegten Schildern einbringen
und/oder die Ecken der Schilder abrunden, klicken Sie den Button Bohrungen,
Ausschnitte und Radien an.

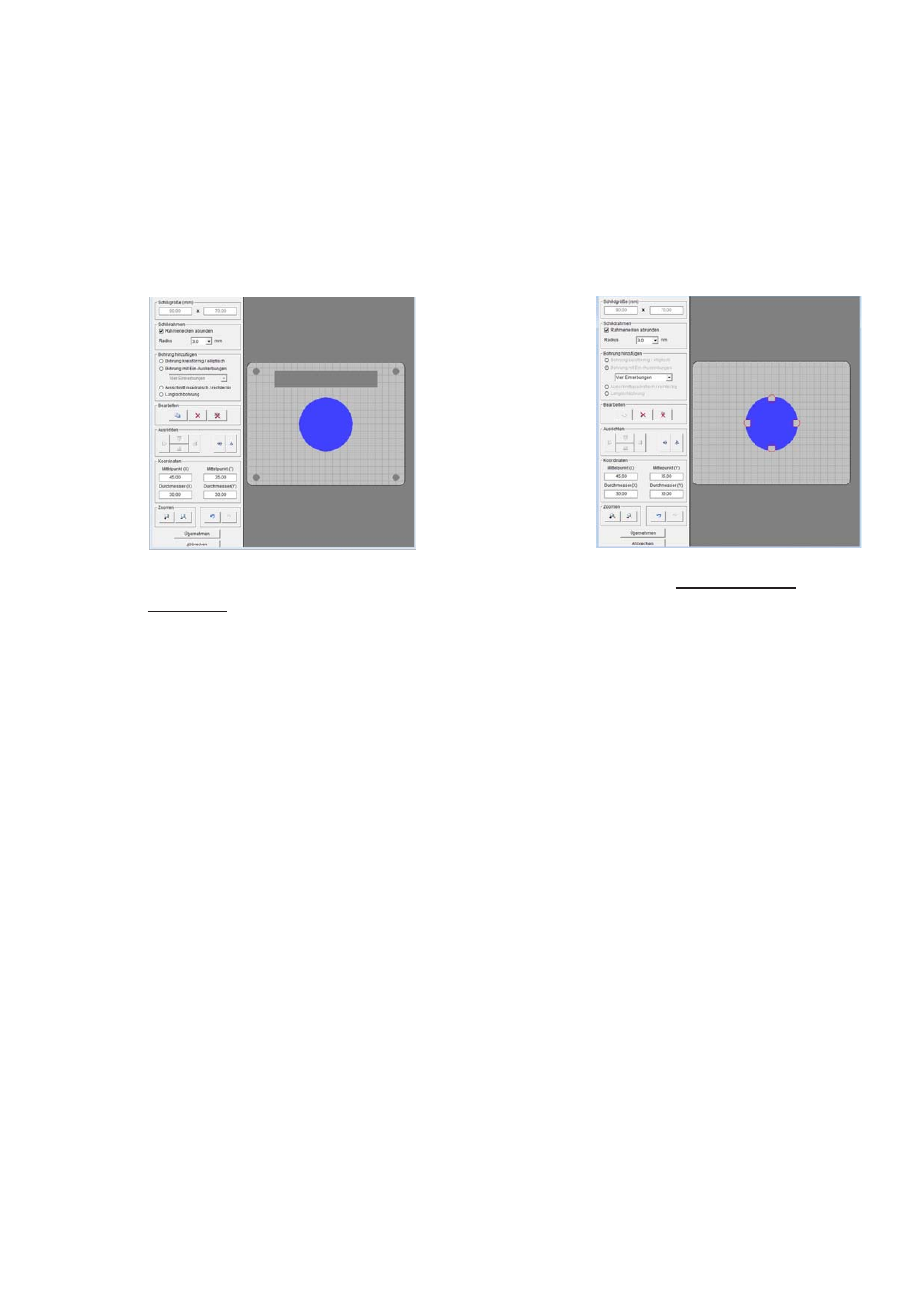

Es öffnet sich dann folgendes Fenster:
Hier können Sie Rahmenecken abrunden indem Sie das Feld > Rahmenecken
abrunden anklicken und den Radius der Schildecken festlegen. Weiterhin besteht die
Möglichkeit, Bohrungen oder Ausschnitte in das Schild einzubringen.
Hier können Sie verschiedenen Varianten auswählen:
- Bohrungen kreisförmig oder elliptisch
- Ausschnitte quadratisch oder rechteckig
- Bohrungen mit Ein- Auskerbungen
- Langlochbohrungen
Wählen Sie die gewünschte Variante durch Anklicken aus, gehen Sie auf das Schild
und ziehen mit der Maus einen Kreis oder einen Ausschnitt auf.
Haben Sie Bohrung mit Ein- Auskerbungen gewählt, können Sie bestimmen, wie
und wie viele Ein- Auskerbungen angelegt werden sollen. Diese Art der Bohrung wird
bei Bedienelementen wie Schalter, Taster benötigt, die über eine oder mehrere
Rastnasen verfügen.
Nachfolgend können Sie über die Koordinaten die Lage und die Größe des Kreises
oder des Ausschnittes exakt festlegen. Zum Ausrichten stehen Ihnen mehrere
Funktionen zur Verfügung.
Mit dem Button Übernehmen werden die Daten gespeichert und das Fenster
geschlossen.
