CONTA-CLIP CONTA-Sign 5.2 Benutzerhandbuch
Seite 40
Seite 40 von 67

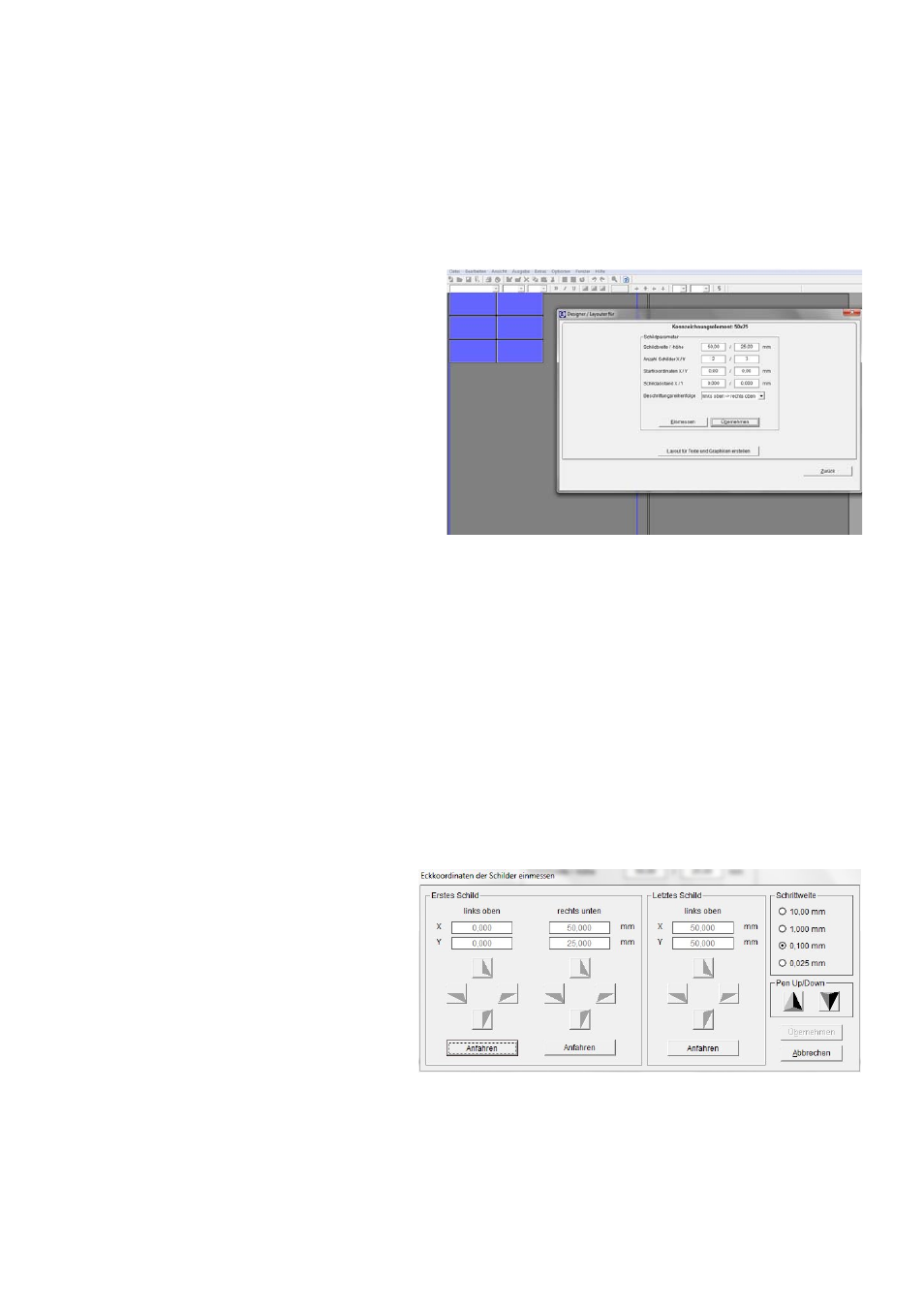

11.1.1 Kennzeichnungselement mit einer Schildergruppe erstellen
Tragen Sie die Schildparameter des Kennzeichnungselementes ein.
Haben Sie die exakten Daten nicht zur Hand, können Sie mit dem Plotter die Schilder
komfortabel einmessen (empfohlen).
Für das Einmessen mit dem Plotter
brauchen Sie lediglich die Anzahl
der Schilder in der X- und
Y-Richtung eintragen. Alle anderen
Daten können Sie über das
Programm und mit Hilfe des
Plotters einfach ermitteln.
Des Weiteren können Sie die
Beschriftungsreihenfolge der
Schilder bestimmen. Soll die
Reihenfolge der Schilderbeschriftung von links oben > nach rechts oben
(zeilenweise), oder von links oben > nach links unten (spaltenweise) erfolgen.
Achtung:
Für die weitere Bearbeitung ist es notwendig, dass der Plotter eingeschaltet und das
einzurichtende Kennzeichnungselement mit der entsprechenden Fixierungsplatte auf
dem Plotter liegt. Setzen Sie einen Pen direkt in die Absenkeinheit des Plotters ein.
Optional steht Ihnen auch ein optisches Einmesswerkzeug zur Verfügung, mit dem Sie
die Schildparameter ermitteln und festlegen können. Dieses Werkzeug wird wie ein
Pen direkt in die Absenkeinheit des Plotters eingesetzt.
Haben Sie alle oder nur einen Teil der Schildparameter eingeben, zumindest Anzahl
der Schilder in X- und Y-Richtung, klicken Sie den Button Einmessen an und es öffnet
sich folgendes Fenster:
Zum Einmessen gehen Sie
folgendermaßen vor:
Bestimmen Sie zuerst die
exakte Position der linken
oberen Ecke des ersten
Schildes in der Matrix. Hierzu
klicken Sie auf den ganz links im
Fenster stehenden Button Anfahren.
Der Schreibarm des Plotters fährt nun in die linke obere Ecke des Plotterfeldes. Mit
den entsprechenden abgebildeten Cursortasten können Sie nun die exakte Position
der linken oberen Ecke des ersten Schildes anfahren.
