Grundlagen
BK5100 9

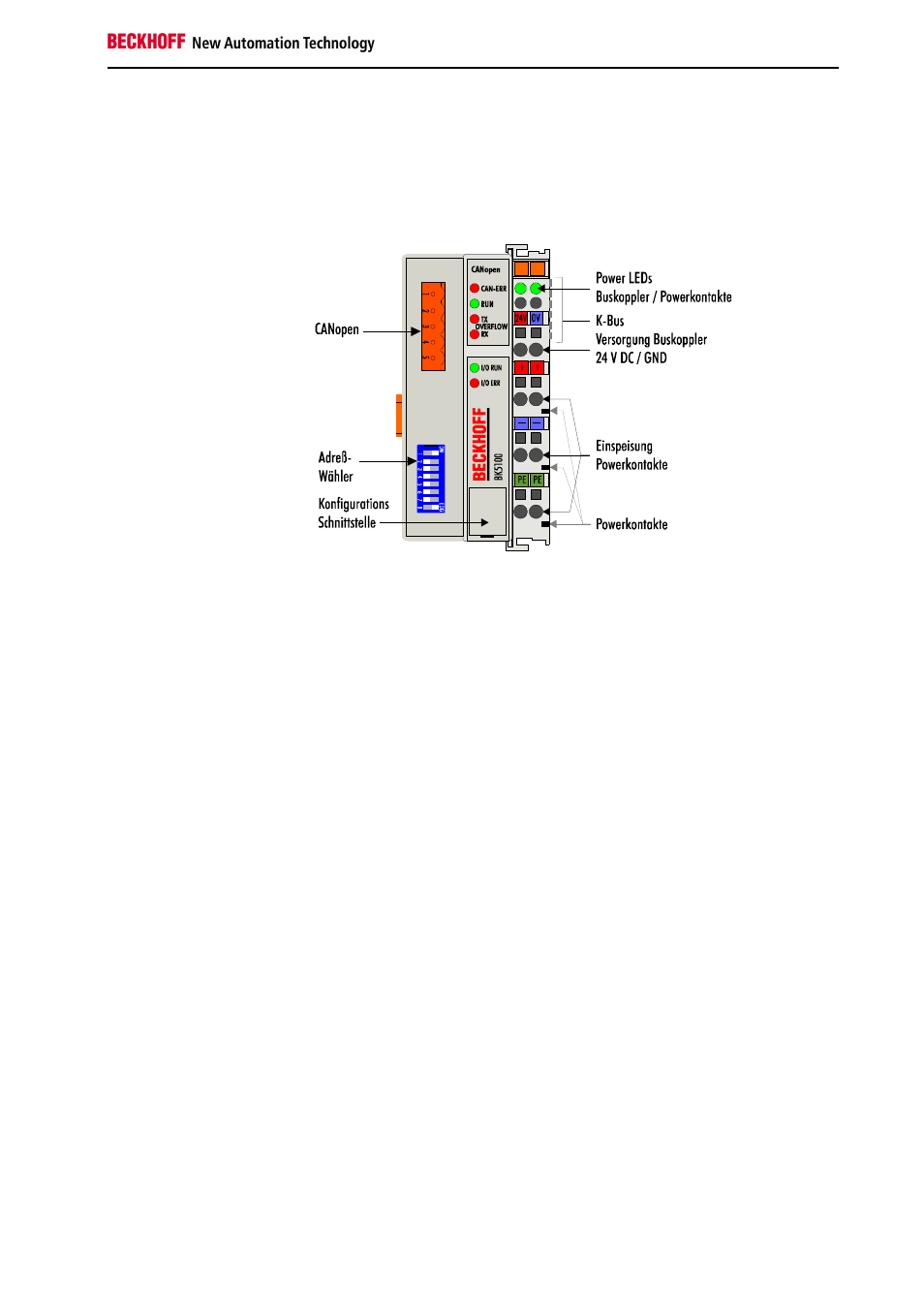

Die Schnittstellen
Ein Buskoppler besitzt sechs unterschiedliche Anschlußmöglichkeiten.
Diese Schnittstellen sind als Steckverbindungen und Federkraftklemmen
ausgelegt.
Der CANopen - Koppler
BK5100
Spannungsversorgung
24 V DC an die obersten
Klemmen „24 V“ und „0 V“ Die Buskoppler benötigen zum Betrieb eine 24 V Gleichspannung. Der
Anschluß findet über die oberen Federkraftklemmen mit der Bezeichnung
„24 V“ und „0 V“ statt. Über die Versorgungsspannung werden neben der
Buskopplerelektronik über den K-Bus auch die Busklemmen versorgt. Die
Spannungsversorgung der Buskopplerelektronik und die des K-Bus sind
galvanisch getrennt von der Spannung der Feldebene.
Einspeisung Powerkontakte
unteren 3 Klemmpaare zur
Einspeisung
maximal 24 V
maximal 10 A Die unteren sechs Anschlüsse mit Federkraft - Klemmen können zur Ein-
speisung der Peripherieversorgung benutzt werden. Die Federkraftklem-
men sind paarweise mit einem Powerkontakt verbunden. Die Einspeisung
zu den Powerkontakten besitzt keine Verbindung zur Spannungsversor-
gung der Buskoppler. Die Auslegung der Einspeisung läßt Spannungen bis
zu 24 V zu. Die paarweise Anordnung und die elektrische Verbindung zwi-
schen den Speiseklemmkontakten ermöglicht das Durchschliefen der An-
schlußdrähte zu unterschiedlichen Klemmpunkten. Die Strombelastung
über den Powerkontakt darf 10 A nicht dauerhaft überschreiten. Die
Strombelastbarkeit zwischen zwei Federkraftklemmen ist mit der Belast-
barkeit der Verbindungsdrähte identisch.
Powerkontakte
Federkontakte an der Seite An der rechten Seitenfläche des Buskopplers befinden sich drei Federkon-
takte der Powerkontaktverbindungen. Die Federkontakte sind in Schlitzen
verborgen um einen Berührungsschutz sicher zu stellen. Durch das Anrei-
hen einer Busklemme werden die Messerkontakte auf der linken Seite der
Busklemme mit den Federkontakten verbunden. Die Nut/Federführung an
der Ober- und Unterseite der Buskoppler und Busklemmen garantiert eine
sichere Führung der Powerkontakte.
