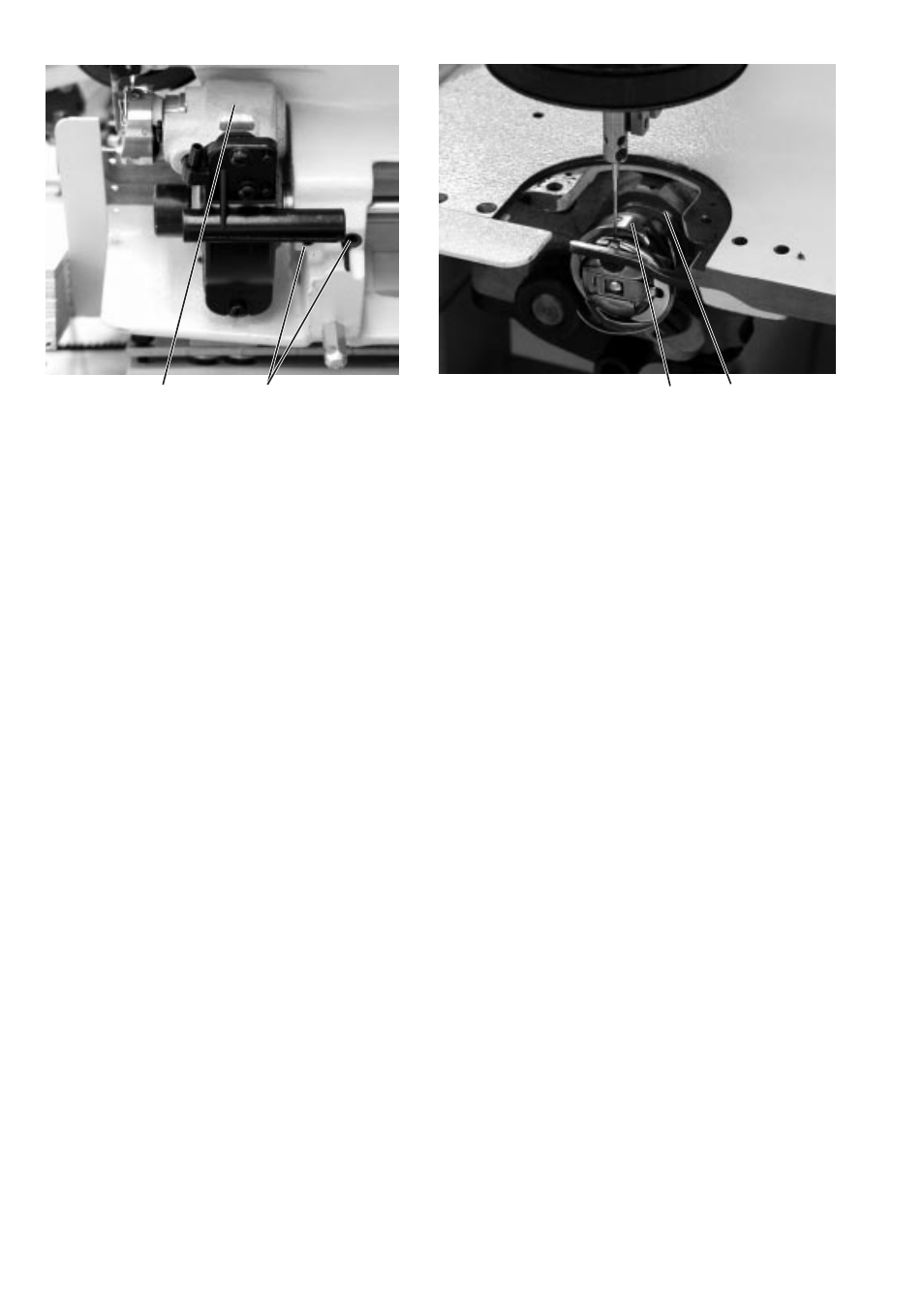

Abstand Greifer zum Stellring
–
Befestigungsschrauben 6 des Greiferantriebsgehäuses 7 lösen.
– Greiferantriebsgehäuse 7 seitlich verschieben.
Zwischen dem Greifer 2 und dem Stellring 1 muss ein Abstand von
0,4 mm bestehen.
– Schrauben 6 des Greiferantriebsgehäuses 7 wieder anziehen.
– Abstand der Greiferspitze zur Nadel prüfen und falls erforderlich
neu einstellen (siehe Kapitel 2.5).
3-10
2 1 7 6
