2.12 Kantenschneider
2.12.1 Auswechseln der Messer
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Kantenschneider nur bei ausgeschalteter Nähanlage einstellen.
Ausbauen
–
Kontermuttern lösen und Druckschrauben 2 und 3 etwa zwei
Umdrehungen zurückdrehen.
– Die vier Senkschrauben 1 herausdrehen und die Deckplatte 4
entfernen.
– Gurtrad 5 so drehen, dass das bewegliche Messer 6 aus dem
Messerhalter 7 herausgenommen werden kann.
– Schrauben 8 herausdrehen.
– Niederhalter 9 und feststehendes Messer 10 entfernen.
3-18

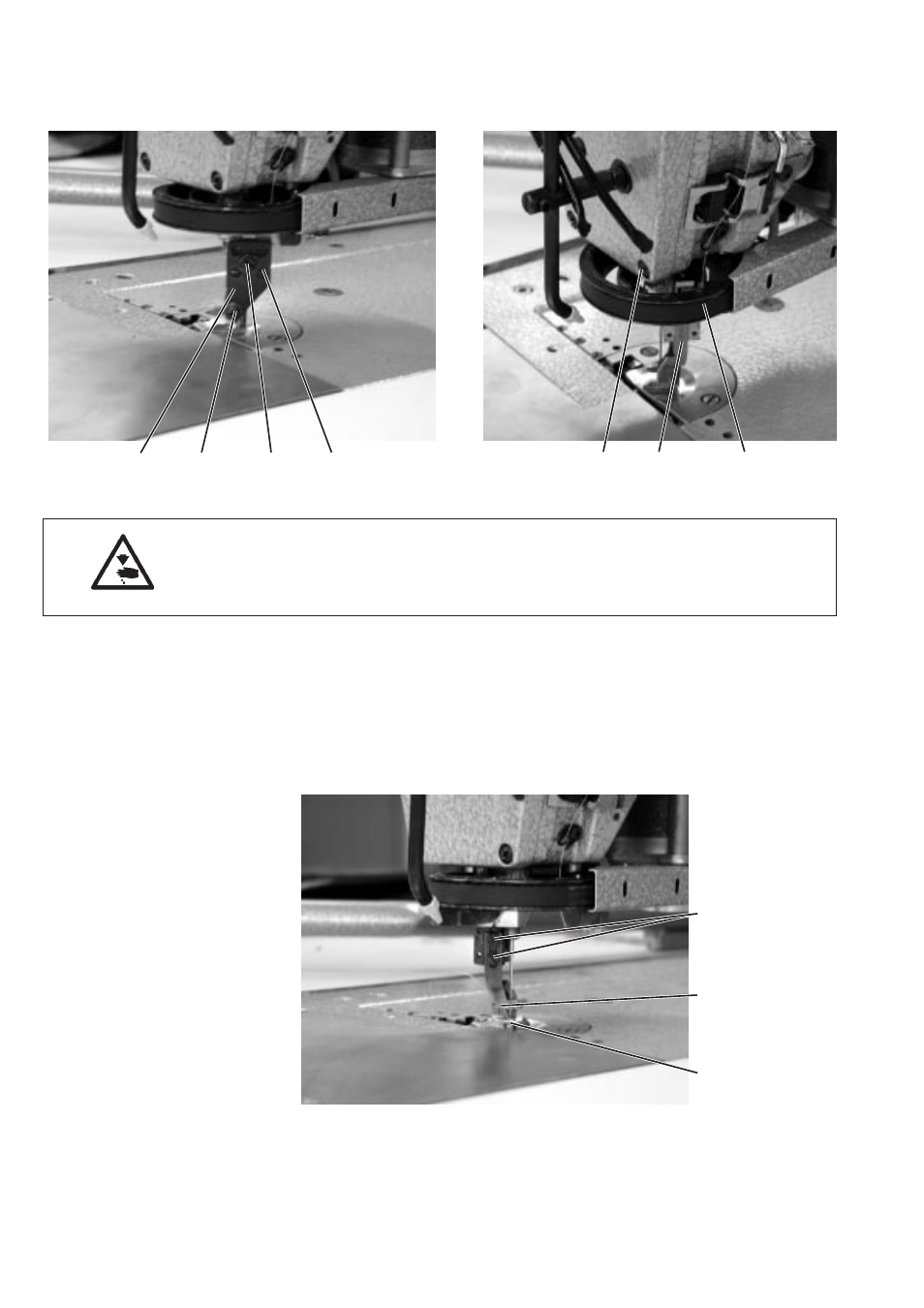

4 3 2 1 7 6 5
8
9
10
