2.12.6 Referenzschalter
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Referenzschalter nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

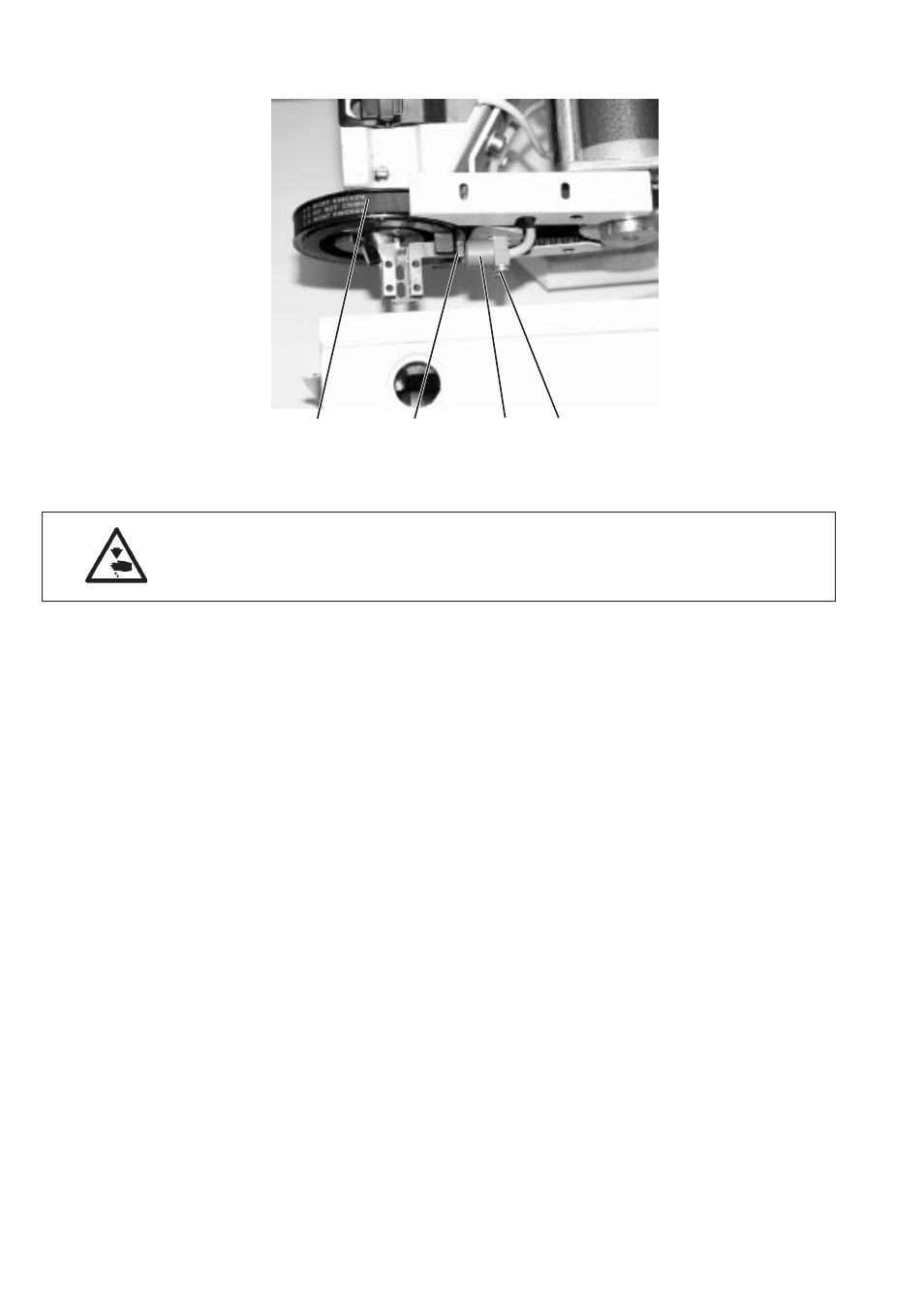

Zwischen dem Referenzschalter 2 und dem Messerhalter 3 soll ein
Abstand von 0,5 - 1,0 mm bestehen.
–
Messerhalter 3 mit dem Gurtrad vor den Referenzschalter 2
stellen.
– Abstand Referenzschalter und Messerhalter prüfen.
Korrektur
–
Schrauben 1 lösen.
– Referenzschalter verschieben, bis ein Abstand von
ca. 0,5 - 1,0 mm vorhanden ist.
– Schrauben 1 festziehen.
3-26
4 3 2 1
