3. Transporteinrichtung
3.1 Ausrichtung der Linearführung zur Tischplatte
Regel und Kontrolle

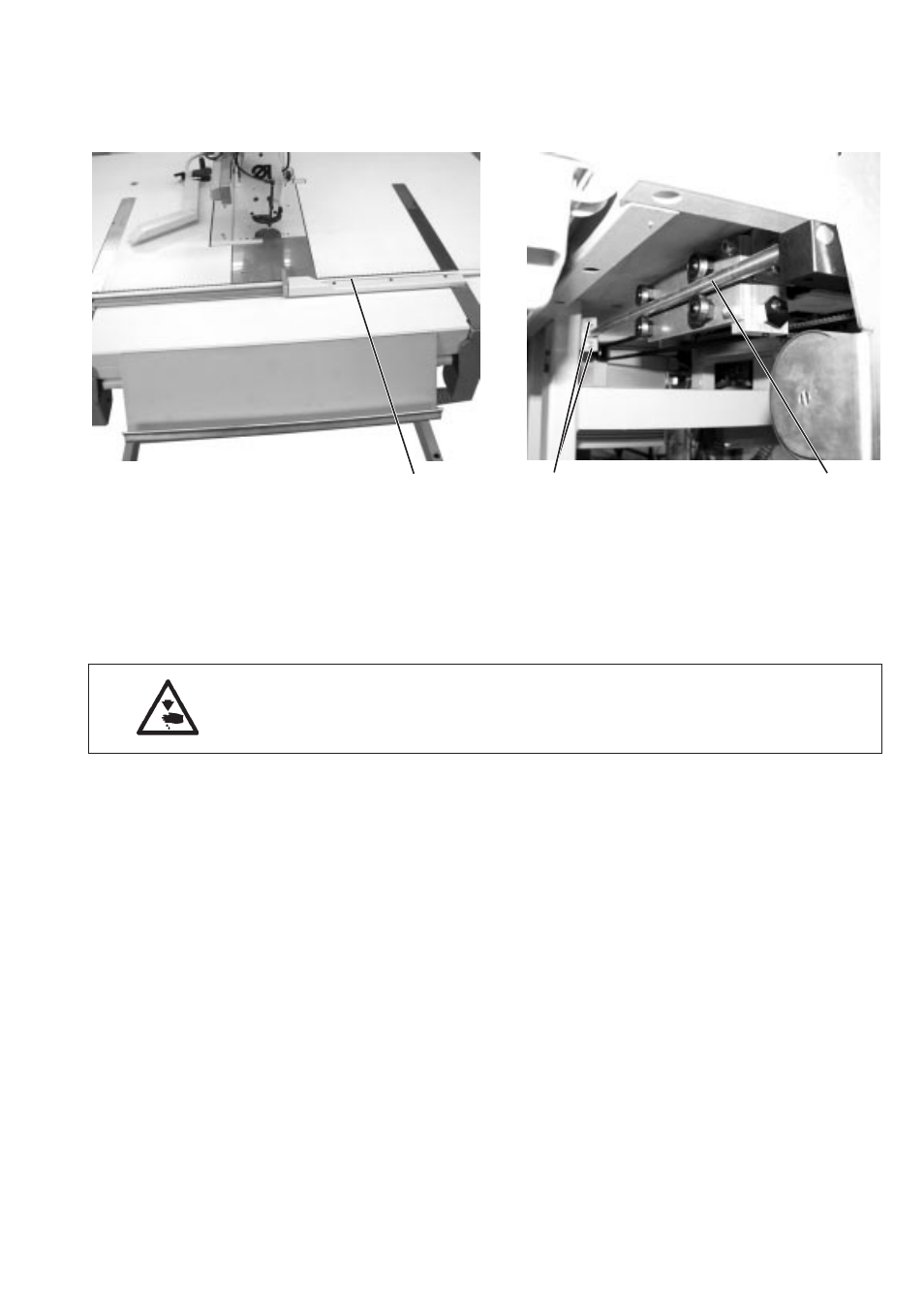

Die Nähguthalterführungsschiene 1 muss auf ihrem Verfahrweg immer
den gleichen Abstand zur Tischplattenoberfläche haben.
–
Abstand der Führungsschiene links und rechts zur Tischplatte
messen.
– Führungsschiene verschieben und Abstand erneut messen.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Parallelität der Führungsschiene nur bei ausgeschalteter Nähanlage
einstellen.
Korrektur
–
Schrauben 3 an den unter der Tischplatte liegenden
Führungsstangen 2 lösen.
– Führungsstangen 2 parallel zur Tischplattenunterseite ausrichten
und Schrauben 3 wieder festdrehen.
– Abstand der Nähguthalterführungsschiene auf Parallelität zur
Tischplattenoberseite prüfen.
3-31
1 3 2
