Beisler 739-23-1 Service Manual - Handbuch (Seite 33)

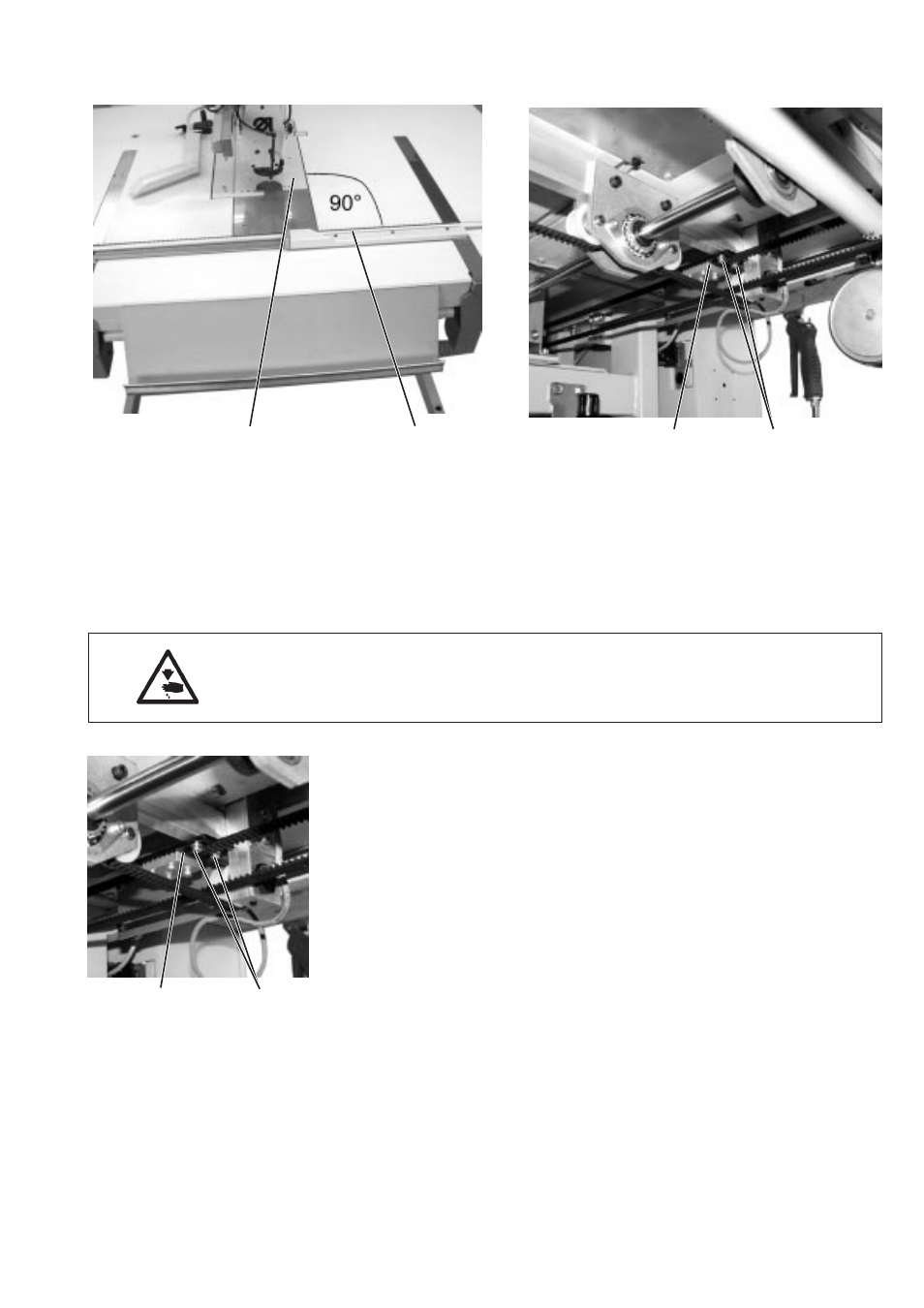

3.3 Nähguthalterführungsschiene rechtwinklig zur Nähmaschinengrundplatte
Regel und Kontrolle
Die Führungsschiene 1 muss in einem Winkel von 90° zur
Nähmaschinengrundplatte 2 stehen.
–
Den Winkel zwischen der Grundplatte 2 und der Führungsschiene
1 messen.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Führungsschiene nur bei ausgeschalteter Nähanlage einstellen.
Korrektur
–
Schrauben 3 an der linken oder rechten Zugplatte 4 lösen.
– Zugplatte 4 so ausrichten, dass die Nähguthalterführungsschiene
im Winkel von 90° zur Nähmaschinengrundplatte 2 steht.
– Schrauben 3 festdrehen und Winkel der Führungsschiene
überprüfen.
3-33
2 1
4 3
4 3
