3.2

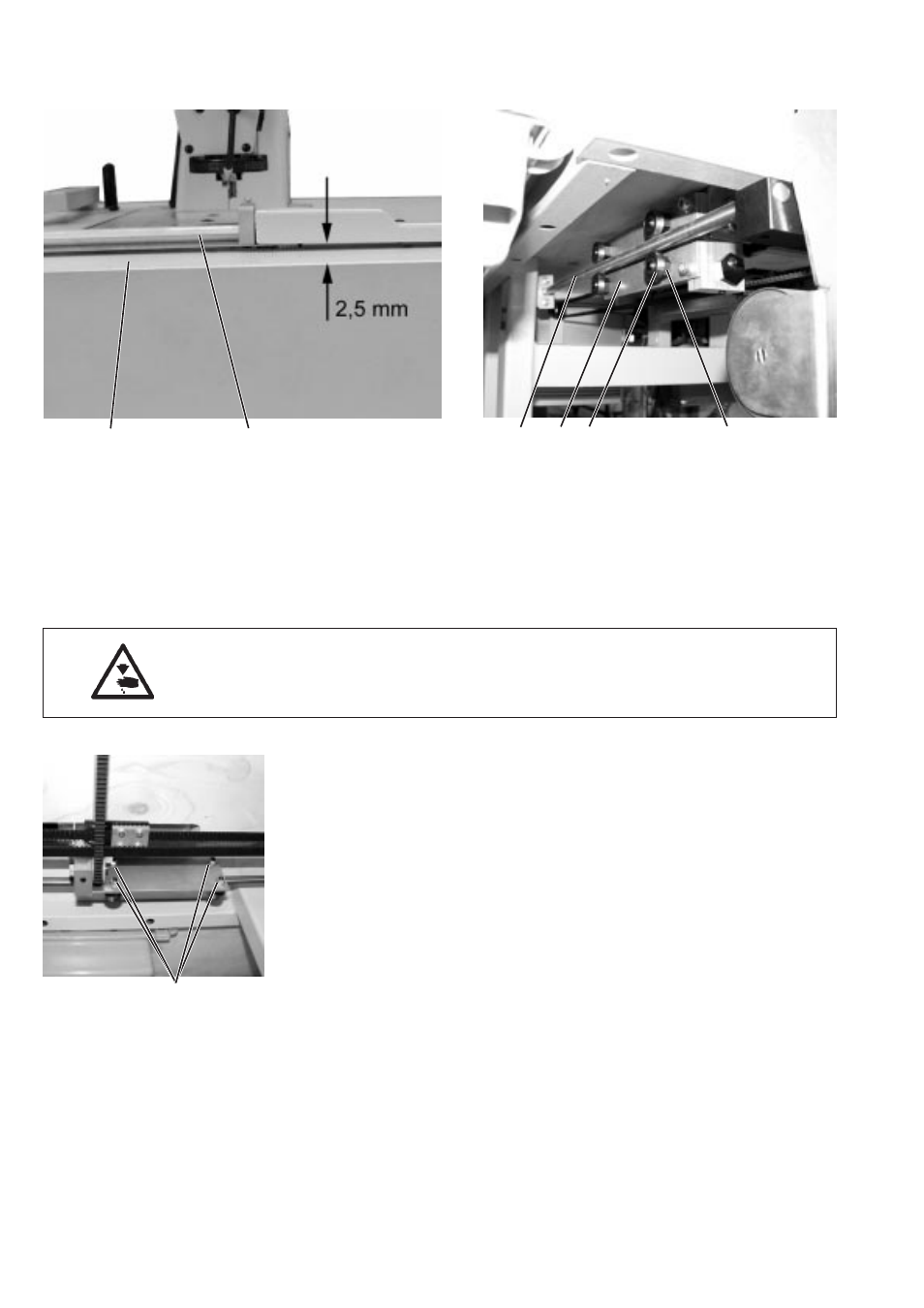

Abstand der Nähguthalterführungsschiene zur Tischplatte
Regel und Kontrolle
Der Abstand der Nähguthalterführungsschiene 1 zur
Tischplattenoberseite 2 soll mindestens 2,5 mm betragen. Der Abstand
muss auf der ganzen Länge der Führungsschiene vorhanden sein.
–
Abstand Führungsschiene zur Tischplatte auf der ganzen Länge
prüfen.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Führungsschiene nur bei ausgeschalteter Nähanlage einstellen.
Korrektur
–
Die vier Kontermuttern 7 an der linken und rechten Führung 5
lösen.
–
Führungsrollen 4 mit den Exzentern 3 so verstellen, dass sich
zwischen Nähguthalterführungsschiene 1 und
Tischplattenoberseite 2 ein gleichmäßiger Abstand von 2,5 mm
ergibt.
Achtung !
Zwischen den Rollen 4 und den Führungsstangen 6 darf kein Spiel
vorhanden sein.
–
Rollen 4 zu den Führungsstangen 6 dichtstellen.
–
Kontermuttern 7 festdrehen.
3-32
2
1
6
5
4
3
7
