3.6 Nadelposition zum Nähguthalter
ACHTUNG Bruchgefahr!
Vor dem Einstellen der “Nadelposition zum Nähguthalter” müssen die
Messer und der Nähfuß demontiert werden.
Nach Einstellarbeiten oder dem Wechsel des Transportriemens muss
die “Nadelposition zum Nähguthalter” neu eingestellt werden.

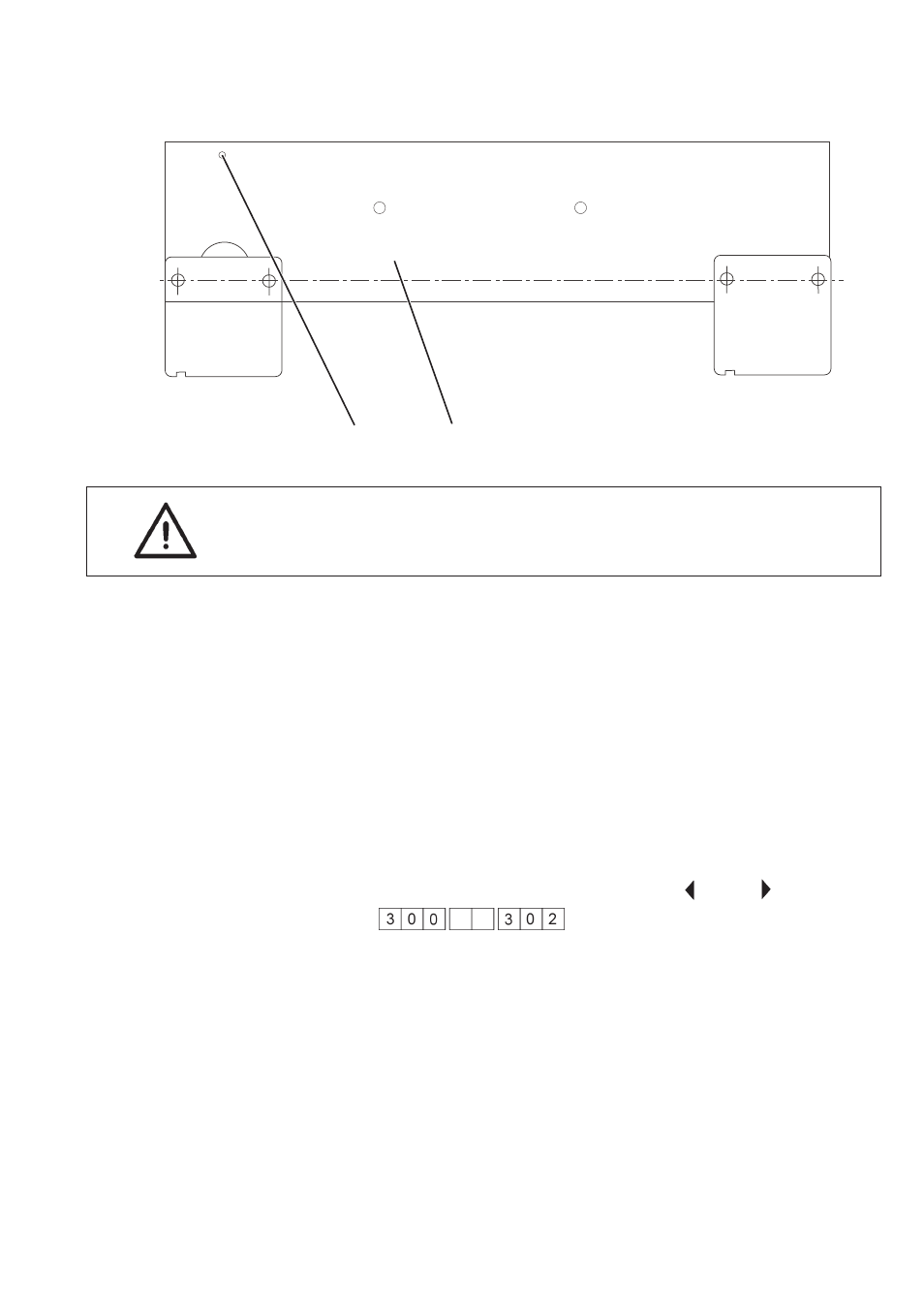

Die Nadelposition wird mit der Lehre 1 (0739 41751 4) überprüft.
(Siehe auch Teil 4: Programmieranleitung, Kapitel 1.4.3)
– Nähfuß und Messer demontieren.
Regel und Kontrolle
Wird über das Einstellprogramm “302” die Nadelposition angefahren,
so muss die Nadel genau über der Bohrung 2 in der Lehre 1 stehen.
–
Funktionstaste F3 drücken und Hauptschalter einschalten.
– Taste “OK” drücken.
Die Referenzfahrt wird durchgeführt.
– Einstelllehre 1 in die X-Führung der Nähanlage einlegen.
– Einstellprogramm “302” mit den Tasten “ ” oder “ ” anwählen.
– Taste “OK” drücken.
Die Einstelllehre wird eingezogen.
Die X- und Y-Achse fahren in die derzeitige Nadelposition.
– Position der Nadel zum Messpunkt 2 auf der Lehre prüfen.
3-37
2 1
