Austausch des Kolbens
Das Anheben des beweglichen Messers erfolgt pneumatisch.
Der Kolben, der das Messer betätigt, befindet sich im Scherenkörper.
ACHTUNG !
Die Lauffläche der Bohrung ist eloxiert.
Beim Austauschen des Kolbens darf die Eloxalschicht nicht beschädigt
werden !

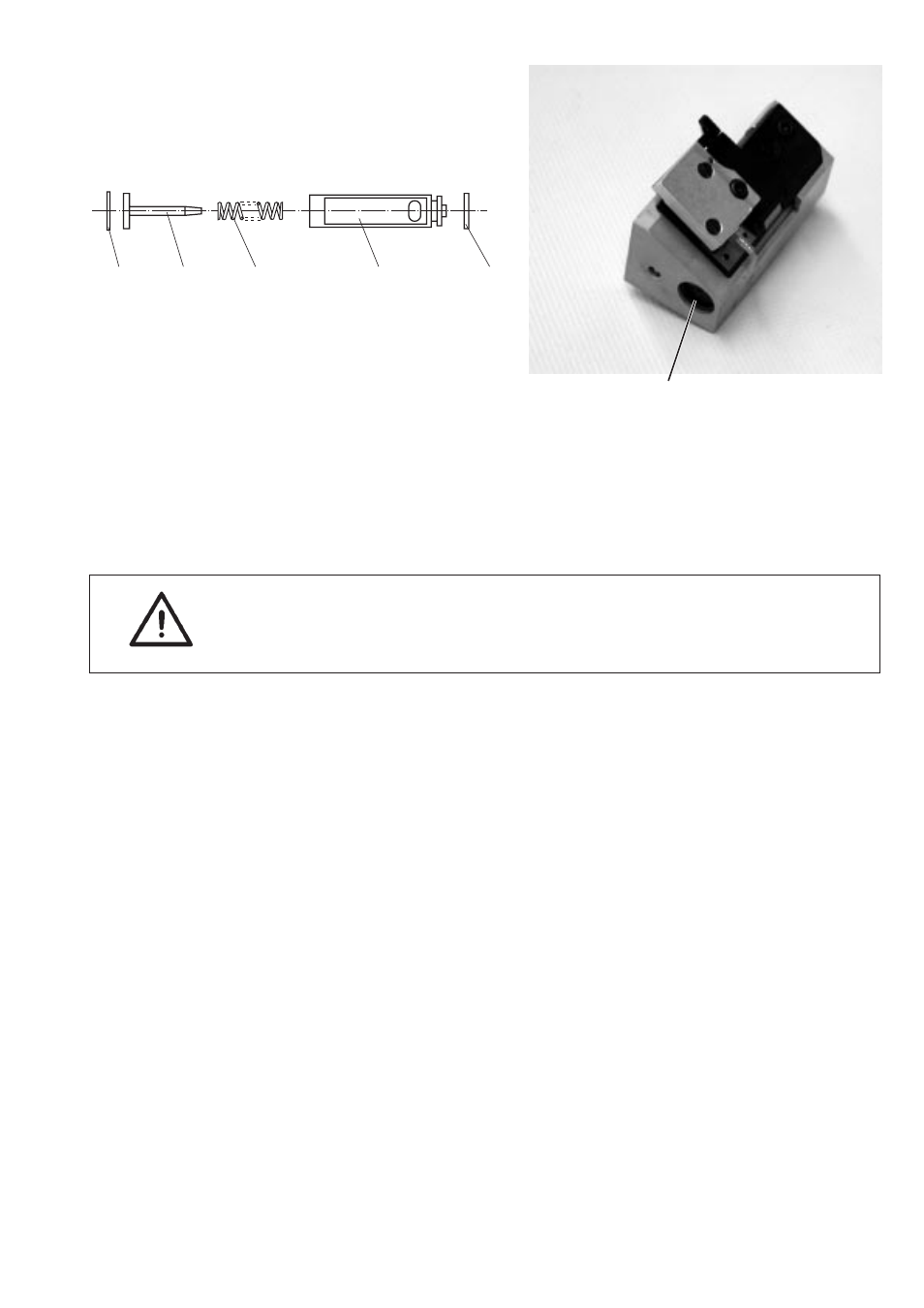

– Sicherungsring 20 herausnehmen.
ACHTUNG !
Stift 21 steht unter Druck !
– Stift 21, Druckfeder 22 und Kolben 23 mit O-Ring 24
herausnehmen.
– Lauffläche der Bohrung mit ESSO Fließfett S420 schmieren.
(Bestell-Nr. Der DÜRKOPP ADLER AG : 791 000304)
– Kolbenmontage in umgekehrter Reihenfolge.
– Schnittprobe mit Nähfaden durchführen (Prüfprogramm).
3-17
20 21 22 23 24
20
