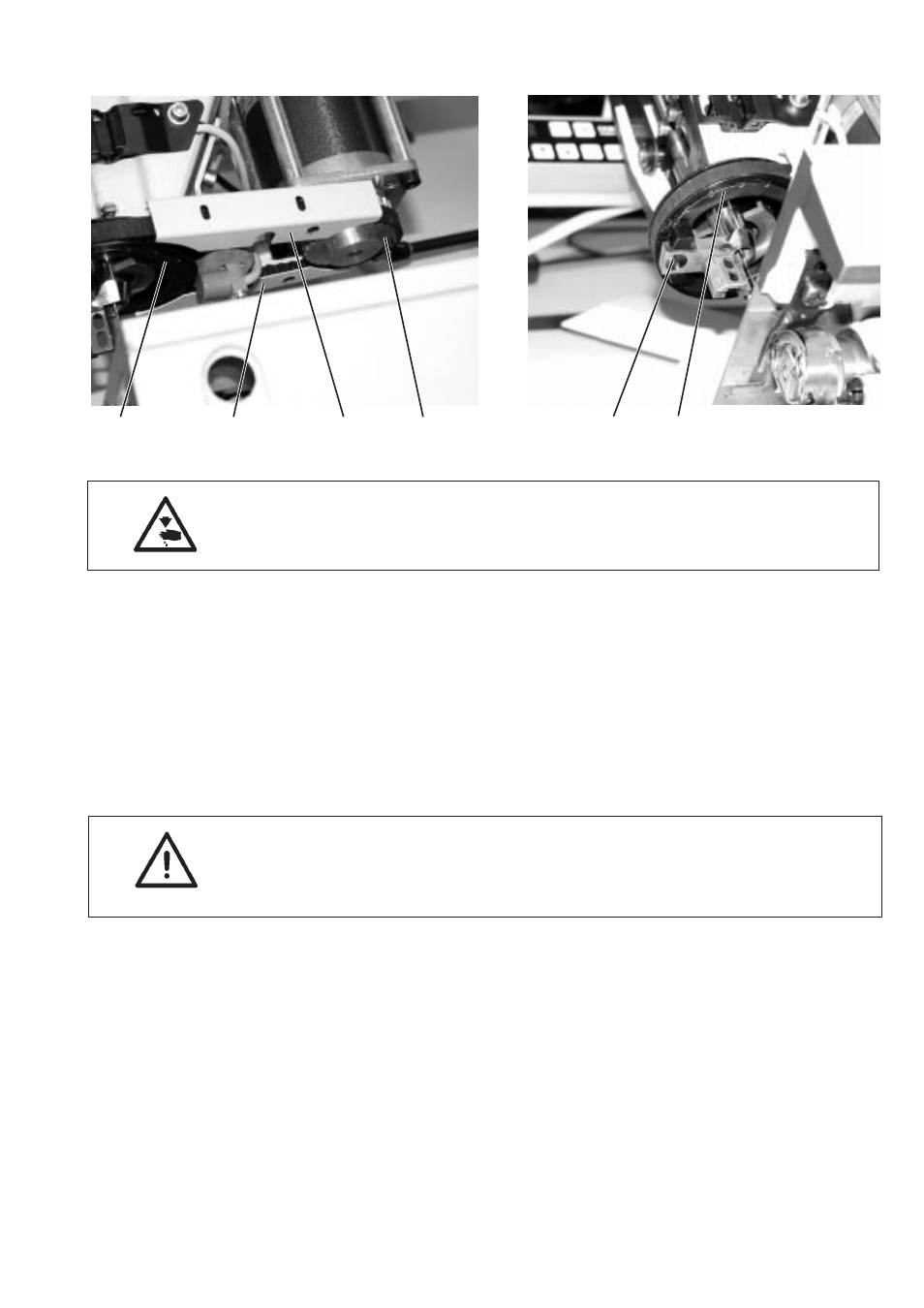

2.12.7 Zahnriemen wechseln
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Zahnriemen nur bei ausgeschalteter Nähanlage wechseln.
– Schutzbleche 2 und 3 entfernen.
– Nähmaschinenoberteil nach links umlegen.
– Schraube 5 herausdrehen.
Das Gurtrad 4 ist locker.
– Gurt vom Antriebsrad 1 und Gurtrad 4 abnehmen.
– Neuen Gurt auflegen.
– Gurtrad 4 mit Schraube 5 am Messerhalter festschrauben.
– Schutzbleche 2 und 3 wieder montieren.
Achtung !
Nach dem Austauschen des Zahnriemens muss der
“Beschneider-Nullpunkt” neu festgelegt werden. Einstellung siehe
Kapitel 2.12.8)
3-27
4 3 2 1 5 4
