Beisler 739-23-1 Service Manual - Handbuch (Seite 30)

2.14 Positionsgeber
Regel und Kontrolle
Das Anhalten der Nähmaschine nach dem Fadenabschneiden soll in
der Position C der Justierscheibe erfolgen.

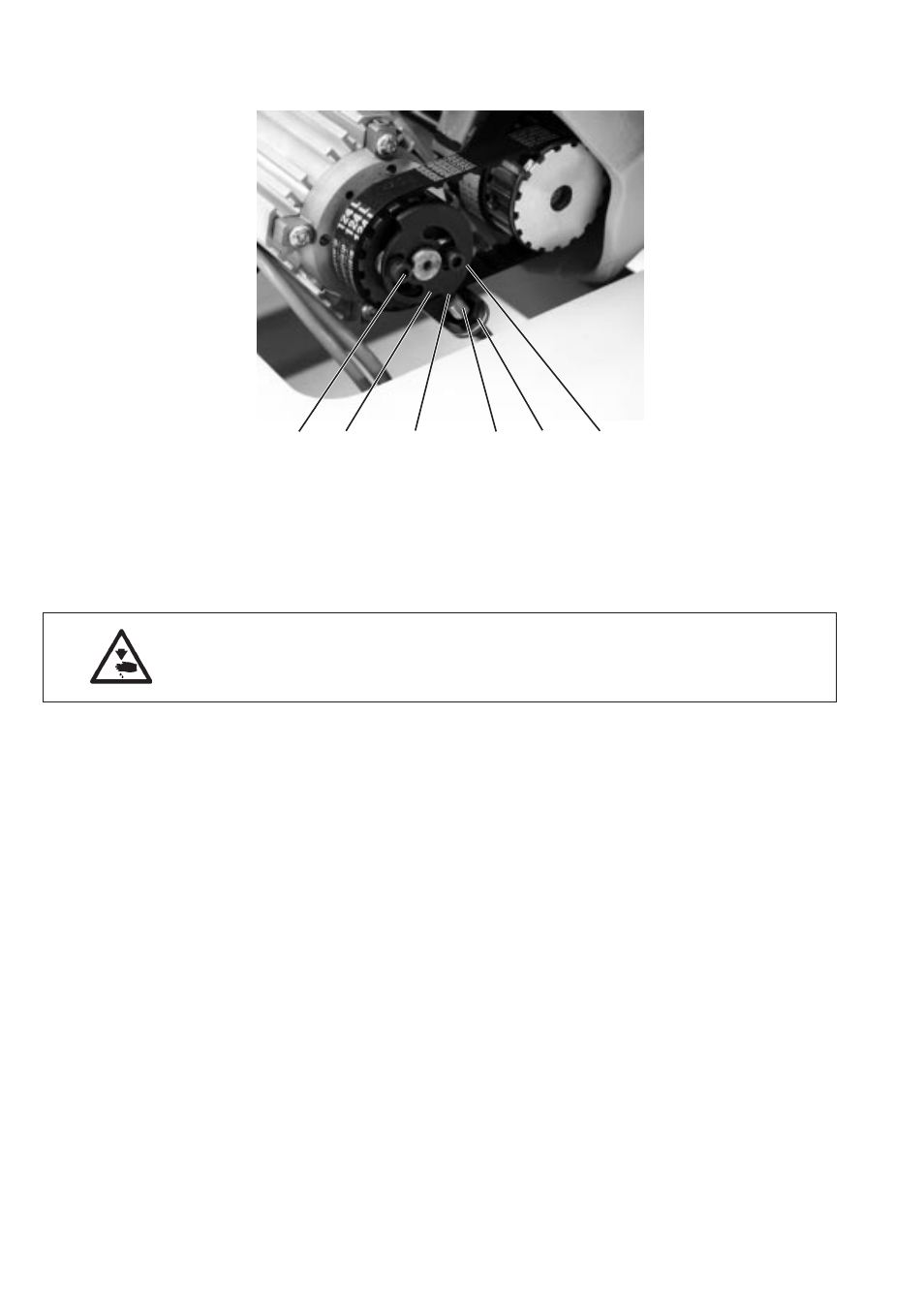

Der Abstand zwischen dem Positionsgeber 3 und der Schaltkurve 4
soll ca. 0,5 bis 1,0 mm betragen.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Positionsgeber nur bei ausgeschalteter Nähanlage einstellen.
Einstellung korrigieren
– Kontermutter 2 lösen.
– Abstand zwischen Positionsgeber 3 und dem größten
Außendurchmesser der Schaltkurve einstellen.
Maß = 0,5 bis 1,0 mm.
– Kontermutter 2 festdrehen.
– Nähmaschine in Position C der Justierscheibe arretieren.
– Schrauben 1 und 6 lösen.
– Schaltkurve 5 so verdrehen, dass der Schaltnocken 4 genau auf
dem Positionsgeber 3 steht.
– Schrauben 1 und 6 festziehen.
– Arretierung entfernen.
– Positionierung nach dem Abschneiden überprüfen.
3-30
6 5 4 3 2 1
