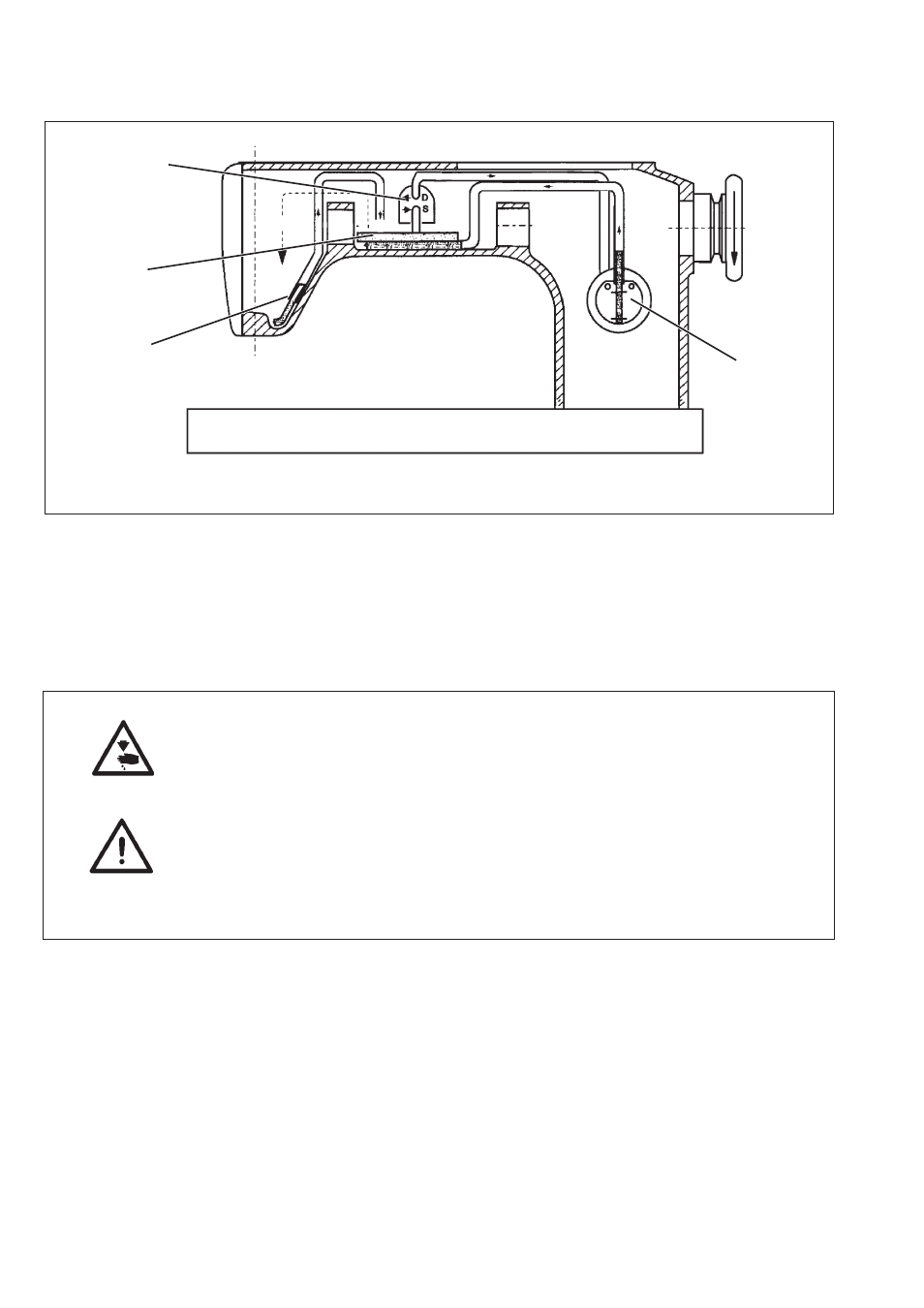

5.1 Ölkreislauf
Das Öl gelangt vom Ölvorratsbehälter 1 zum Ölsumpf 3. Von dort aus
werden die im Arm- und Kopfbereich befindlichen Schmierstellen mit
Öl versorgt.
Das vom Kurbeltrieb abgespritzte Öl gelangt über den Öldocht 2
zurück zum Ölsumpf 3 . Das überschüssige Öl wird durch die Pumpe 4
in den Ölbehälter 1 zurückgepumpt.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Montagearbeiten am Ölkreislauf nur bei ausgeschalteter Nähanlage
durchführen.
ACHTUNG !
Bei Montagearbeiten ist unbedingt zu beachten, dass die
Schlauchenden wieder richtig an die Pumpe angeschlossen werden.
S = Saugen
D = Drücken
3-42
1
1
2
3
4
