3.4 Zahnriemen Transportschlitten
3.4.1 Zahnriemen wechseln
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Führungsschiene nur bei ausgeschalteter Nähanlage einstellen.

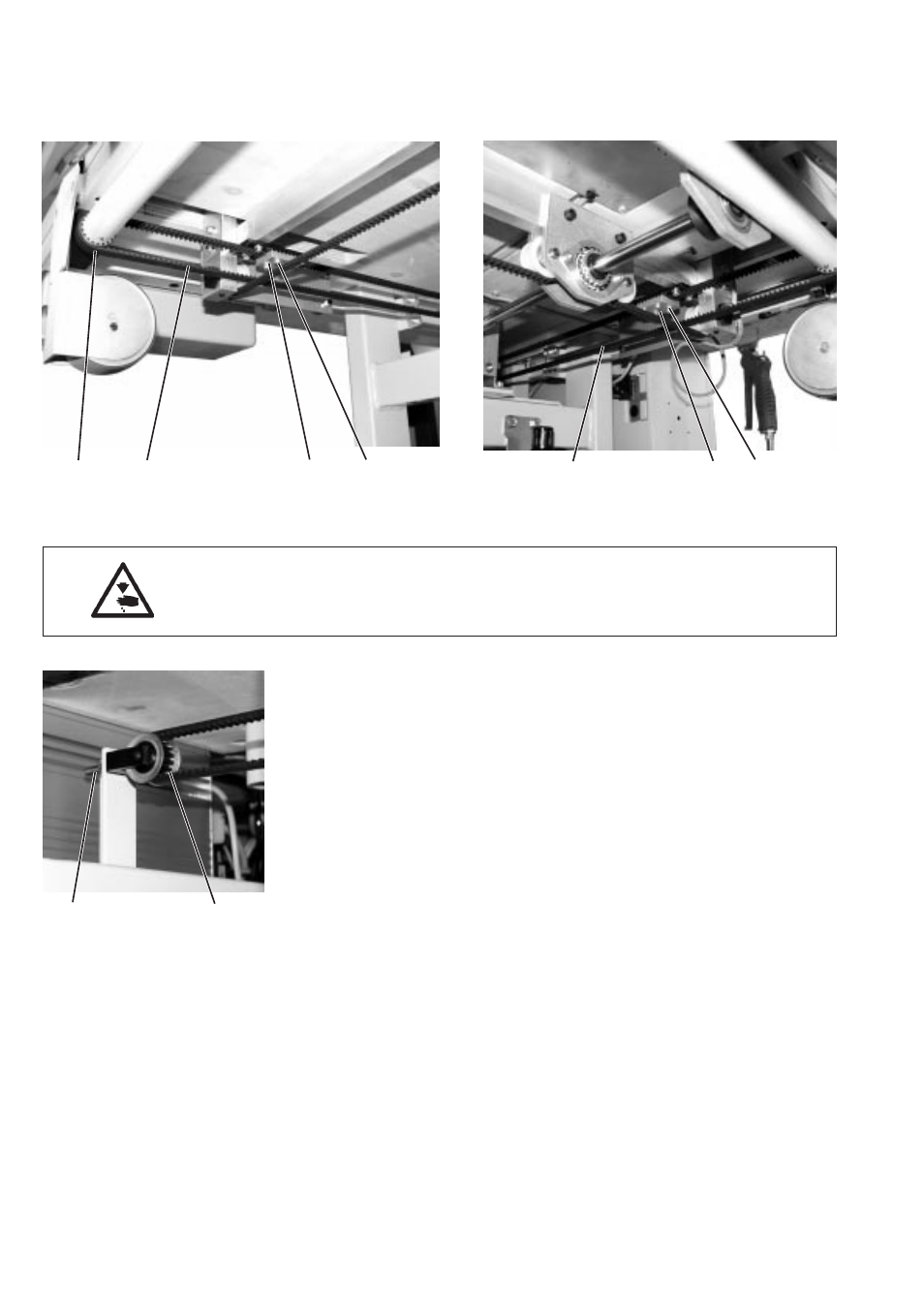

Zahnriemen abnehmen
–
Kontermuttern 9 an den hinteren Zahnriemenrädern lösen.
– Zahnriemen entspannen.
– Schrauben 1 und 5 an den Zahnriemenverbindungsplatten 2 und 6
herausdrehen.
– Zahnriemen 3 und 7 von den vorderen Zahnriemenrädern 4 und
den hinteren Zahnriemenrädern 8 abnehmen.
Zahnriemen auflegen
–
Zahnriemen auf die vorderen Zahnriemenräder 4 und hinteren
Zahnriemenräder 8 auflegen und die Enden mit den
Verbindungsplatten 2 und 6 an den Zugplatten anschrauben.
– Zahnriemenspannung einstellen (siehe Kapitel 3.4.2).
3-34
4 3 2 1 7 6 5
9 8
