3.7 Nähguthalterführung
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nähguthalterführung nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

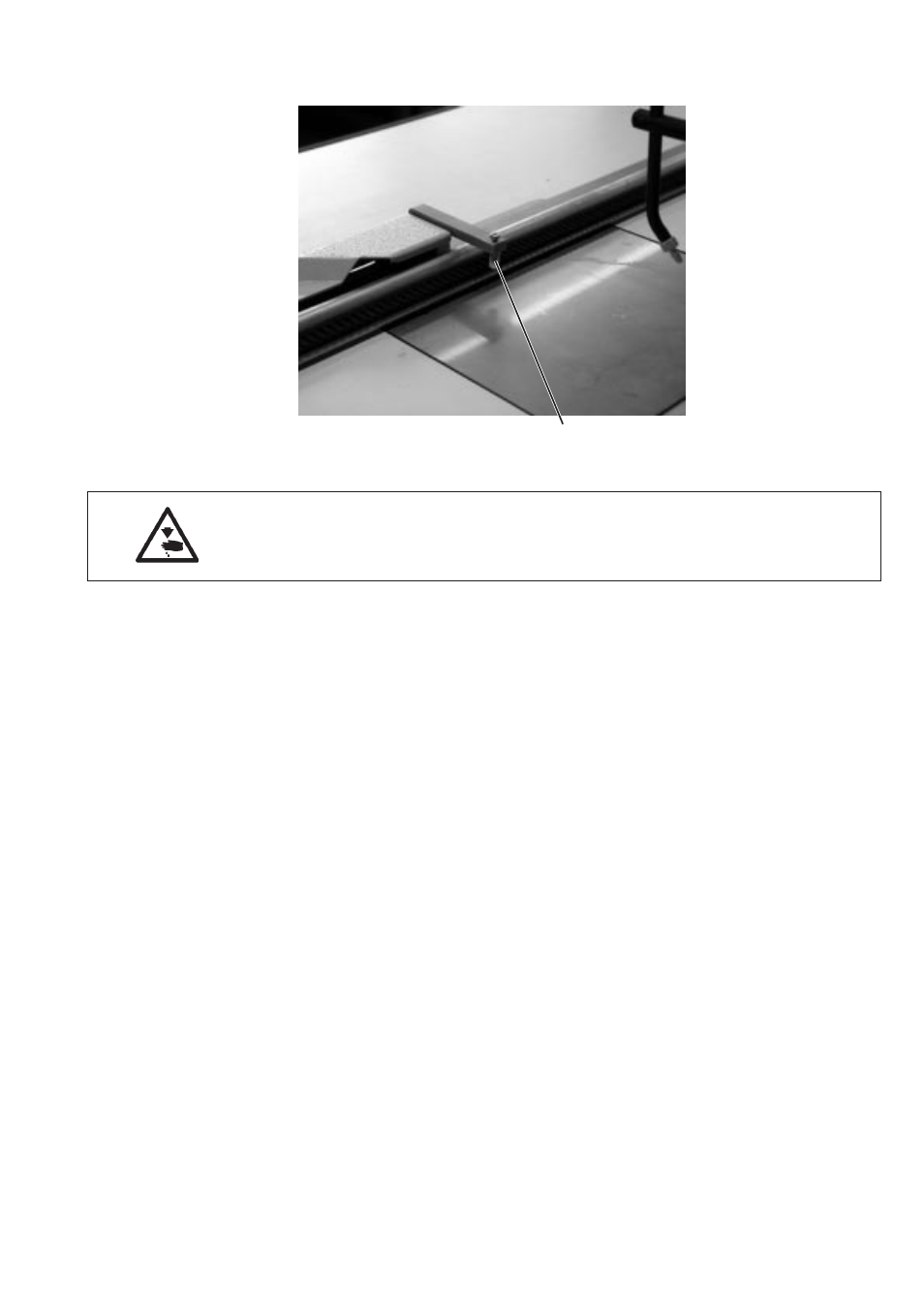

Die Schraube 1 verhindert, dass der Nähguthalter vom Antriebsriemen
herunterspringt.
Zwischen Schraube 1 und Nähguthalter soll ein Abstand von
ca. 0,5 mm bestehen.
Korrektur
–
Nähguthalter auf das Transportband legen.
– Nähguthalter unter die Führung 1 schieben.
– Schraube 1 so verdrehen, dass ein Abstand von ca. 0,5 mm zum
Nähguthalter besteht.
3-39
1
