2.9 Nadelfadenspannungsauslösung
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Nadelfadenspannungsauslösung nur bei ausgeschalteter Nähanlage
korrigieren.
Regel und Kontrolle

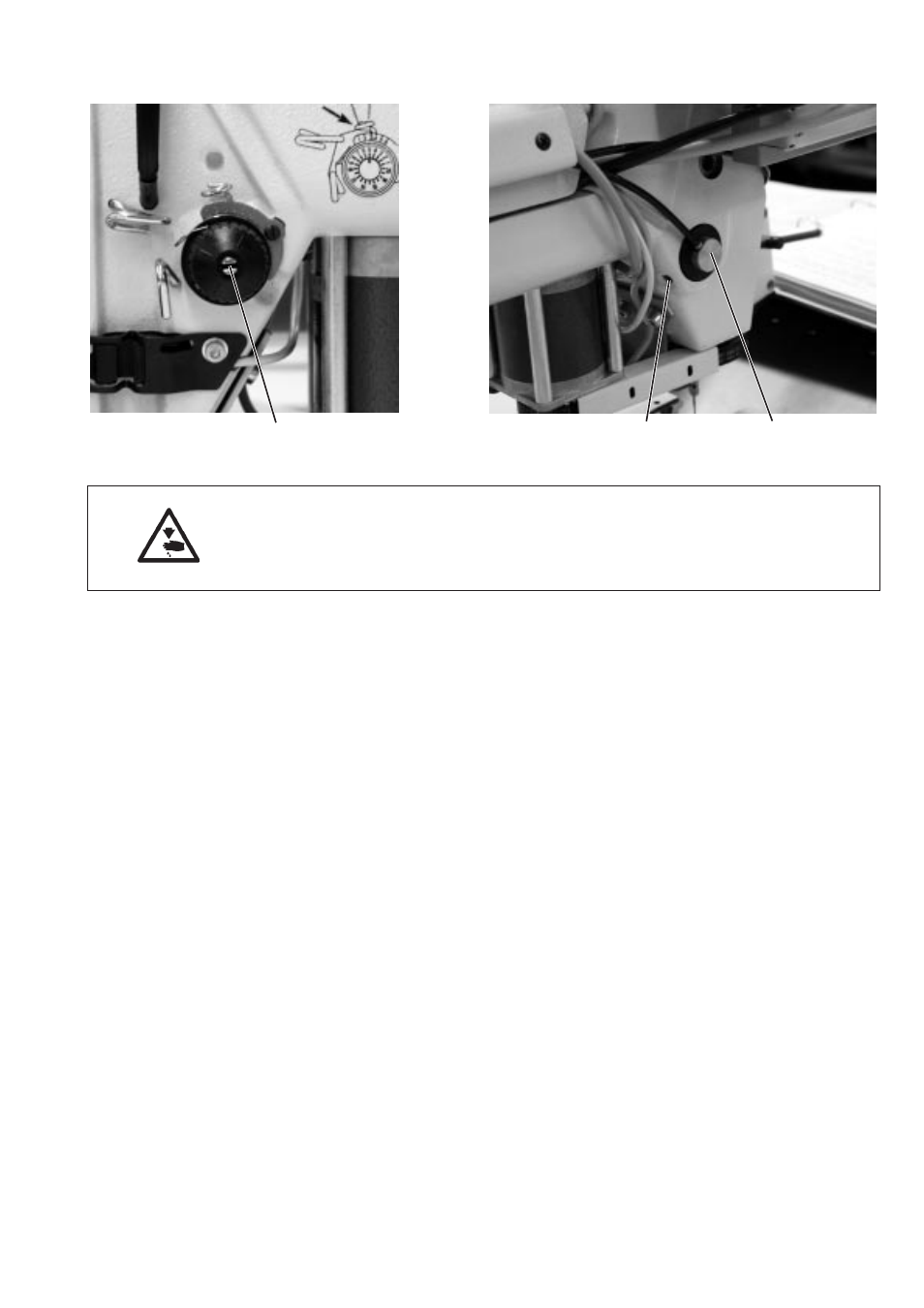

Durch Druck auf die Achse 1 der Nadelfadenspannung wird diese
ca. 1 mm geöffnet.
Korrektur
–
Schraube 3 lösen.
– Zylinder 2 verschieben.
Bei voll zugedrehter Nadelfadenspannung und ohne Faden
zwischen den Spannungsscheiben soll die Achse 1 ca. 0,3 mm
Spiel haben.
– Schraube 3 wieder festziehen.
3-13
3 2 1
