3.5 Zahnriemen Nähguthaltertransport
3.5.1 Zahnriemenspannung
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Zahnriemenspannung nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Folgen überhöhter Zahnriemenspannung
–
Verminderte Lebensdauer
– Laufgeräusche
Folgen zu geringer Zahnriemenspannung
–
Kein einwandfreier Zahneingriff zwischen Riemenzähnen und
Nähguthalter
– Überspringen der Zahne unter Last
– Ungleiche Transportlängen

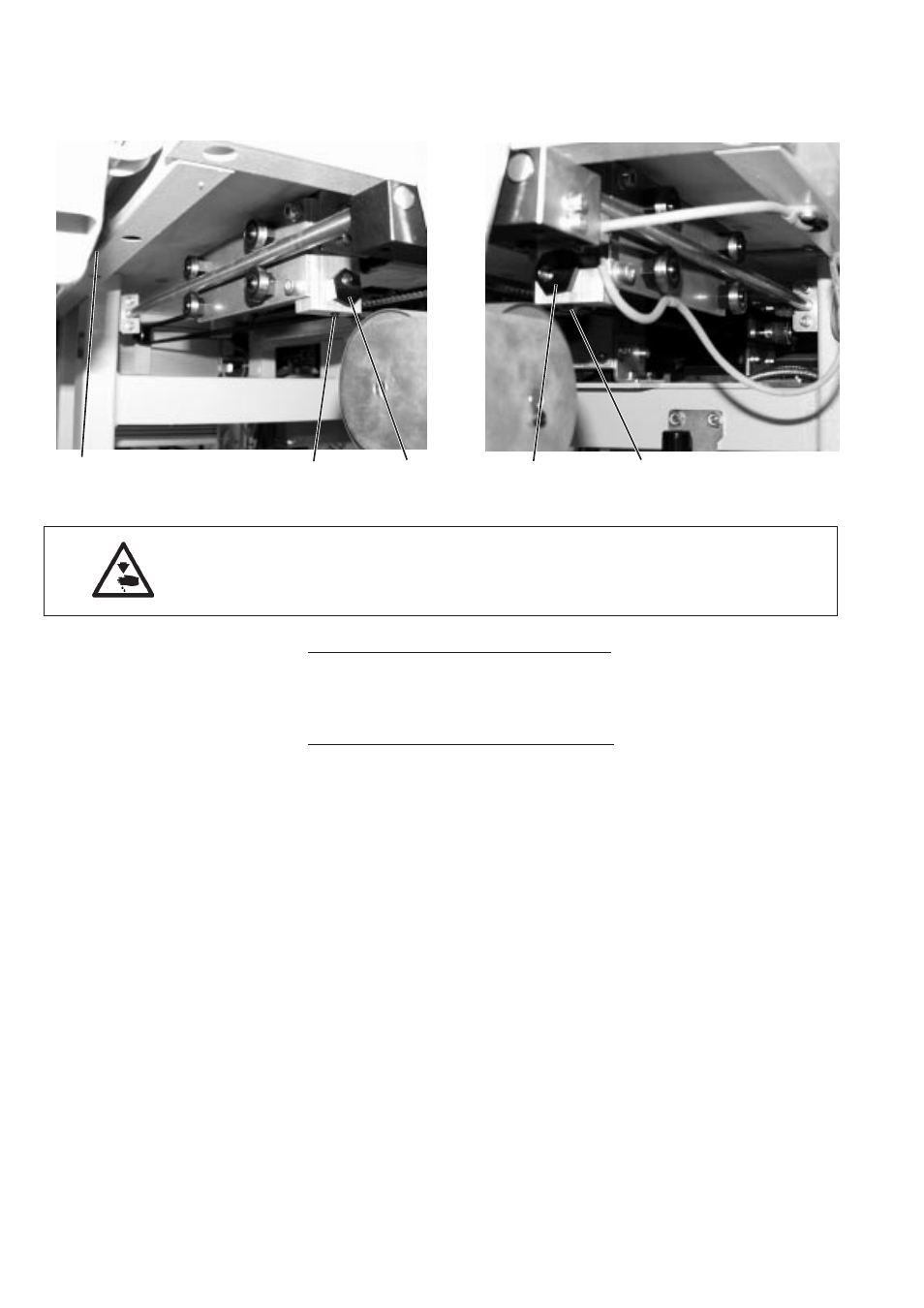

Einstellung korrigieren
–
Schrauben 2 und 3 etwas lösen.
– Zahnriemenspannung mit den Sechskantschrauben 1 und 4
einstellen.
– Schrauben 2 und 3 wieder festdrehen.
3-36
2 1 4 3
